Melyek a különböző típusú nyomásmérők és használatuk?

A nyomásmérők alapvető mérőműszerek, amelyeket a folyadékok és gázok nyomásának ellenőrzésére és szabályozására használnak. Kritikus szerepet játszanak a biztonság, a folyamatstabilitás és a berendezések teljesítményének biztosításában olyan iparágakban, mint a gyártás, az energiaipar, a gyógyszeripar, a vízkezelés és a HVAC. A megfelelő típusú nyomásmérő kiválasztása olyan tényezőktől függ, mint a nyomástartomány, a közeg, a pontossági követelmények, a környezeti feltételek és a telepítési korlátok. A különböző típusú nyomásmérők és gyakorlati felhasználásuk ismerete segít a kezelőknek megelőzni a rendszerhibákat, csökkenteni a karbantartási költségeket és betartani a biztonsági előírásokat.

Bourdon csöves nyomásmérők

A Bourdon csöves nyomásmérők a legszélesebb körben használt mechanikus nyomásmérők. Hajlított fémcsővel működnek, amely a belső nyomás növekedésével kiegyenesedik. Ezt a mozgást egy összeköttetésen keresztül továbbítják egy mutatóhoz, amely nyomást jelenít meg a tárcsán. Egyszerű kialakításuk miatt megbízhatóak, költséghatékonyak és sokféle alkalmazásra alkalmasak.

Tipikus alkalmazások

• Hidraulikus és pneumatikus rendszerek
• Kompresszorok és szivattyúk
• Kazánok és nyomástartó edények

Membrán nyomásmérők

Membrán nyomásmérők használjon rugalmas membránt, amely nyomás alatt elhajlik. Ez a kialakítás elszigeteli a belső mechanizmust a folyamatközegtől, így a membránmérők ideálisak korrozív, viszkózus vagy szennyezett folyadékokhoz. Általában ott használják, ahol a média-kompatibilitás és a higiénia a fő szempont.

Kulcshasználati esetek

• Vegyipari feldolgozó üzemek
• Élelmiszer- és italgyártás
• Gyógyszerészeti és egészségügyi rendszerek

Kapszula nyomásmérők

A kapszula nyomásmérők két vékony hullámos membránból állnak, amelyeket egymáshoz tömítve kapszulát alkotnak. Nagyon alacsony nyomások, különösen gáznyomások mérésére tervezték. Nagy érzékenységük alkalmassá teszi azokat az alkalmazásokhoz, ahol még kis nyomásváltozásokat is pontosan kell érzékelni.

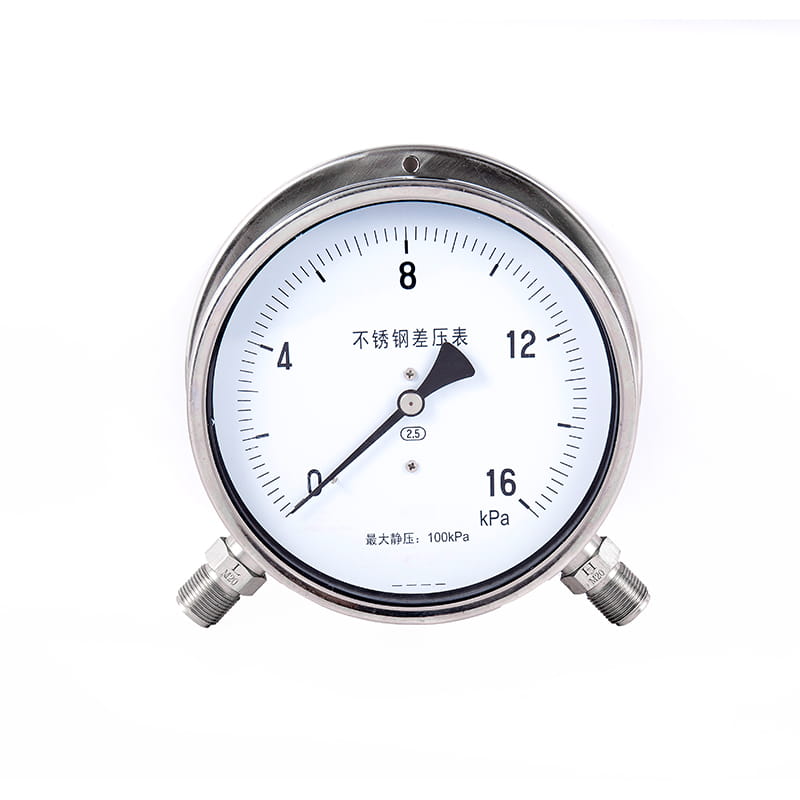

Differenciális nyomásmérők

A nyomáskülönbségmérők két nyomáspont közötti különbséget mérik. Az abszolút nyomás kijelzése helyett nyomásesést jeleznek, ami elengedhetetlen az áramlás, a szűrő állapotának és a rendszer hatékonyságának figyeléséhez. Ezeket a mérőeszközöket széles körben használják tisztaterekben, HVAC-rendszerekben és szűrőegységekben.

Közös alkalmazások

• Szűrő eltömődés észlelése
• Áramlásmérés a nyílásos lemezeken
• Tisztatéri nyomásfigyelés

Digitális nyomásmérők

A digitális nyomásmérők elektronikus nyomásérzékelőket használnak, és LCD- vagy LED-képernyőn jelenítik meg az értékeket. Nagyobb pontosságot, jobb felbontást és további funkciókat kínálnak, mint például az adatnaplózás, a csúcstartás és az egységkonverzió. A digitális műszerek egyre népszerűbbek a modern ipari környezetben, ahol a pontosság és a nyomon követhetőség kritikus fontosságú.

Abszolút nyomásmérők

Az abszolút nyomásmérők a nyomást a tökéletes vákuumhoz viszonyítva mérik, nem pedig a légköri nyomáshoz. Ez ideálissá teszi őket olyan alkalmazásokhoz, ahol a légköri változások befolyásolhatják a pontosságot. Általában vákuumrendszerekben és tudományos eljárásokban használják.

Mérőnyomás vs összetett nyomásmérők

A mérőnyomásmérők a nyomást a környezeti légköri nyomáshoz viszonyítva mérik, és az ipari rendszerekben a leggyakoribb típus. Az összetett nyomásmérők viszont pozitív nyomást és vákuumot is képesek mérni, így alkalmasak széles nyomástartományban működő rendszerekhez.

Töltött nyomásmérők

A töltött nyomásmérők folyadékot, jellemzően glicerint vagy szilikonolajat tartalmaznak a ház belsejében. A töltet csillapítja a vibrációt, csökkenti a mutató lebegését és meghosszabbítja az élettartamot. Ezek a mérőeszközök különösen hasznosak pulzáló nyomású vagy mechanikai vibrációjú környezetben.

Egészségügyi nyomásmérők

Az egészségügyi nyomásmérőket úgy tervezték, hogy megfeleljenek a szigorú higiéniai előírásoknak. Sima felülettel, rozsdamentes acél szerkezettel és könnyen tisztítható kialakítással rendelkeznek. Ezek a mérőeszközök elengedhetetlenek azokban az iparágakban, ahol kritikus a szennyeződés ellenőrzése.

A gyakori nyomásmérő típusok összehasonlítása

Az alkalmazáshoz megfelelő nyomásmérő kiválasztása

A megfelelő nyomásmérő kiválasztásához ki kell értékelni az üzemi nyomást, a közegek kompatibilitását, a környezeti feltételeket, a pontossági osztályt és a beépítési módot. A túlzott specifikáció növeli a költségeket, míg az alulspecifikáció veszélyeztetheti a biztonságot. Az egyes nyomásmérő típusok működésének megértése lehetővé teszi a mérnökök és a kezelők számára, hogy a műszert pontosan a rendszerkövetelményekhez igazítsák.

Következtetés

A nyomásmérők számos formában kaphatók, mindegyiket úgy tervezték, hogy megfeleljen a konkrét mérési kihívásoknak. A robusztus Bourdon csőmérőktől a rendkívül pontos digitális modellekig és a speciális membrán kialakításokig minden típusnak egyértelmű szerepe van. A különböző típusú nyomásmérők és használatuk megértésével a felhasználók megbízható nyomásfelügyeletet, jobb rendszerhatékonyságot és hosszú távú üzembiztonságot biztosíthatnak.
