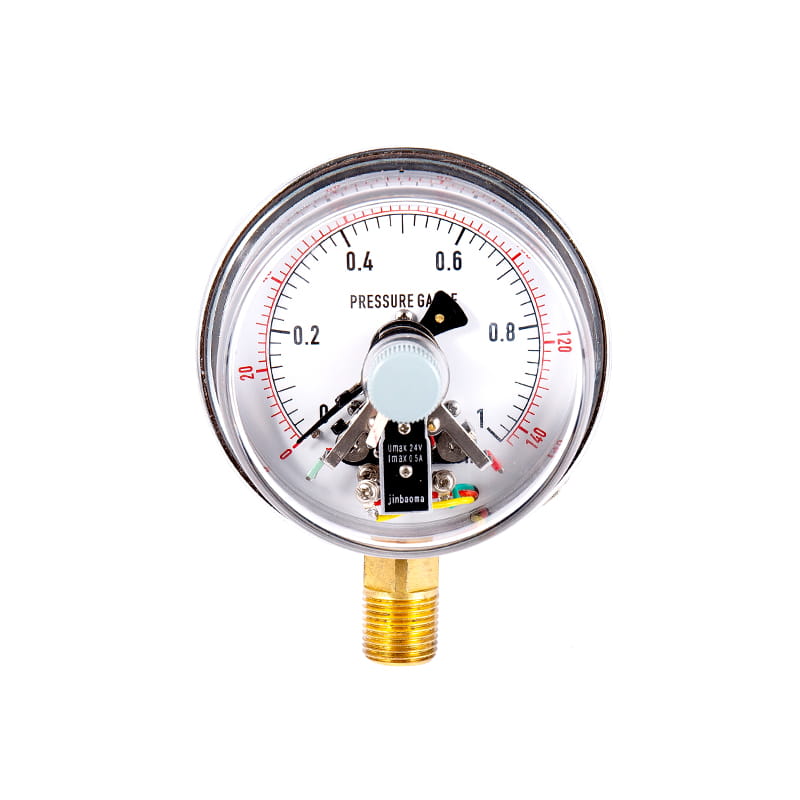

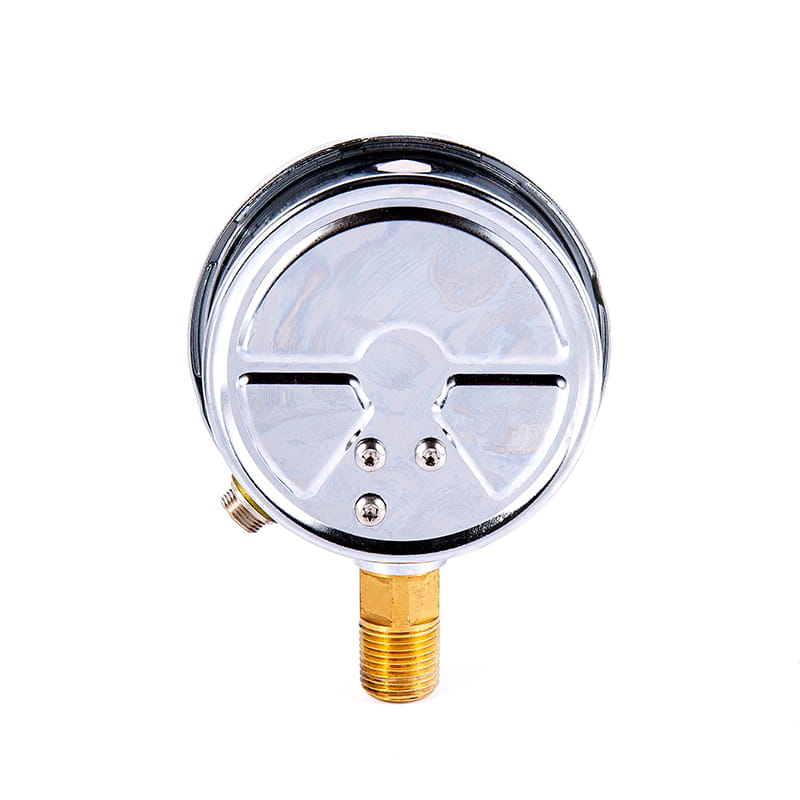

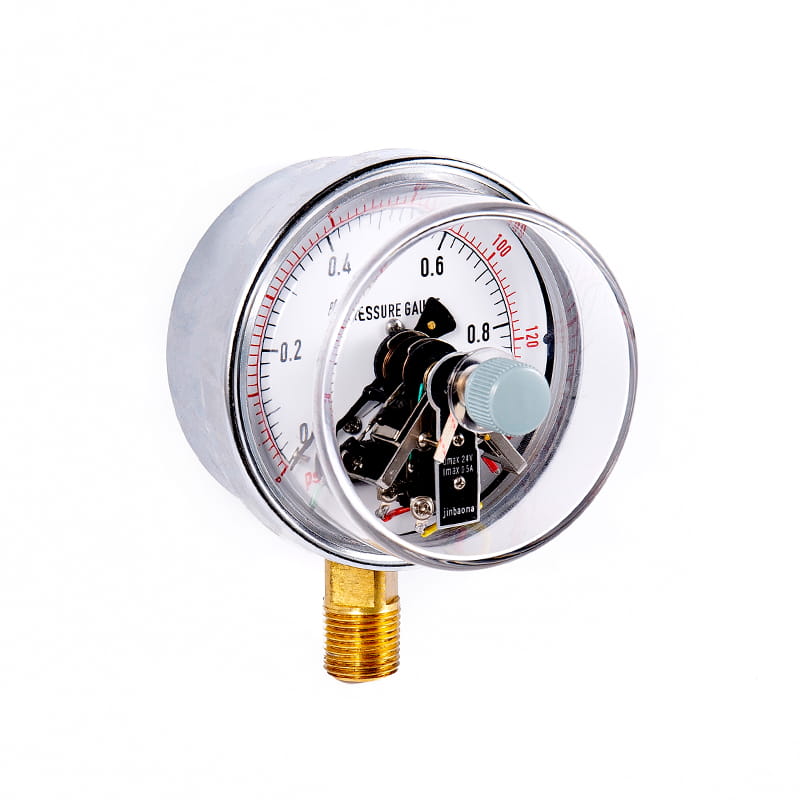

YXCM sorozatú mágneses érzékeny elektromos érintkezési nyomásmérő

◆ Modell: Yxcm100 yxcm150

◆ Használat: Ez a fajta műszer ideális alternatíva a mágneses, elektromos érintkezési nyomásmérőnek, megőrzi a hagyományos elektromos érintkezési nyomásmérő előnyeit intuitív jelzéssel és egyszerű beállítással, és alapvető javításokat végez a műszer belsejében, a mágneses indukciós integrált áramkör felhasználásával, a jelek összegyűjtéséhez, más karakterisztikák nélkül, nincsenek szikra anti-interferencia, gyors és érzékeny válasz, biztonságos és biztonságos munkák, valamint más jellegzetességek. Könnyen összekapcsolható PC táblák, optocouplerek, programvezérlők és egyéb elektronikus áramkörök, és közvetlenül képesek kis teljesítmény reléket vagy kontaktorokat vezetni.

A műszer alkalmas a folyadékok, gázok vagy gőzök nyomásának mérésére, amelyek nem explozív, nem kristályosodott, nem megszilárdítóak, és nincs korrozív hatása a réz- és rézötvözetekre.

◆ Ha szükség van egy ütésálló típusú nyomásmérővel, akkor azt glicerin vagy szilikonolajjal tölthető meg.

Kap egy árajánlatot

◆ Műszaki paraméterek:

Modell		Yxcm100			Yxcm150
Névleges átmérőjű		Φ 100			Φ 150
Szerkesztési típus	Ⅰ	*			*
	Ⅱ	*			*
	Ⅳ	*			*
	Ⅵ	*			*
Inkáló szálak		M20 × 1.5
Pontossági osztály		1.6
Mérési tartomány （ MPA ）		Igaz tér: -0.1 ~ 0 Nyomás vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Nyomás: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Környezeti felhasználási feltételek		Hőmérséklet: -10 ° C ~ 55 ° C; Relatív páratartalom: ≤ 75 %
Elektromos paraméterek		★ Max terhelés: 5a 220 V AC; 5a 30 V DC ★ tápegység feszültsége: 24 V -os DC ★ Energiafogyasztás: ≤1,5VA ★ Elektromos élet: 105 idő ★ Vezérlési mód: Teljes méretű, állítható felső és alsó határértékek, felső felső határ (kettős felső határ), alsó alsó határok (kettős alsó határ) és más lassú mágneses indukciós kapcsolók
Vezeték		Repülési dugók	1	2		3	4	5
		Vonal szín	piros	zöld		sárga	fekete	pálmafa
		Kimeneti terminálok	felső határ	alsó határ		nyilvános	tápegység negatív elektród	tápegység katód
Rezgési ellenállás besorolás		V · H · 3
Bourdon csőanyag		QSN4-0.3
Behatolás védelme		IP54
Érvényesítse a szabványt
MEGJEGYZÉS: A közös szál csőhálá vagy kúpos szálakká alakítható a felhasználói igények szerint (lásd a Kiválasztási útmutatót).

◆ Méretek:

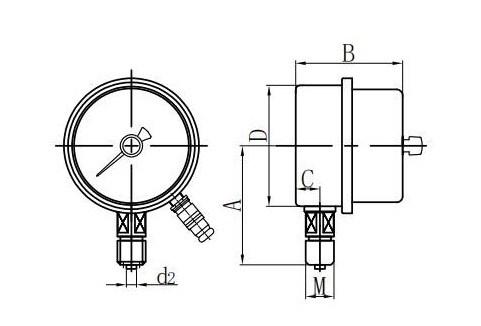

Radiális közvetlen (I.)

Tengelyirányú Excentrikus közvetlen (ii.)

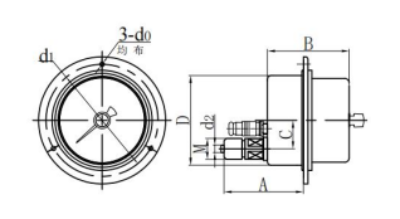

Axiális excentrikus öblítési tartó (iv.)

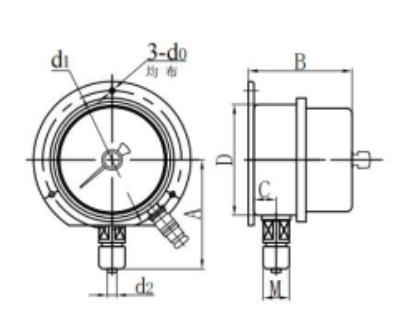

Radiális domború tartó (vi.)

Modell	Méretek ( mm )
Modell	A	B	C	D	d0	D1	d2	M
Yxcm100- Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
Yxcm100- Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm100- Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
Yxcm150- Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
Yxcm150- Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
Yxcm150- Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
