◆ Modell: YG60 YG100 YG150
◆ Használat: Ennek a mérőeszköznek minden része rozsdamentes acélból készül, és a fő részek 1Cr18NI9, OCR18NI12MO2TI, SUS316, SUS316L stb. Közülük a korrózióálló, magas hőmérsékletű nyomásmérő kiváló magas hőmérsékletű és korrózióálló teljesítményű, amely korrozív környezethez alkalmas, a gyenge korrozív, de a kristályosodást, a nem-konszolidációt, az alacsony viszkozitású, magas hőmérsékletű táptalajt kimutathatja. Széles körben használják kőolaj, vegyi, peszticid, gumi, földgáz és egyéb iparágakban.
◆ Műszaki paraméterek ：
| Modellszám | Yg60 | YG100 | YG150 | ||
| Névleges átmérőjű | Φ 60 | Φ 100 | Φ 150 | ||
| Szerkesztési típus | Ⅰ | * | * | * | |
| Ⅱ | * | * | * | ||
| Ⅲ | * | / | / | ||
| Ⅳ | * | * | * | ||
| Ⅴ | * | / | / | ||
| Ⅵ | * | * | * | ||
| Csatlakozószál | M14 × 1.5 | M20 × 1.5 | |||
| Pontossági osztály | 2.5 | 1.6 | |||
| Mérési tartomány （ MPA ） | Üres: -0.1 ～ 0 Nyomás vákuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0,3 -0,1 ～ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Nyomás: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 、 0 ～ 160 、 0 ～ 250 | ||||
| K - -örnyezeti felhasználási feltételek | Hőmérséklet ： -40 ℃～ 70 ℃ | ||||
| Hőmérséklet | Közvetlen telepítés ： ≤ 150 ℃ | ||||
| Hőmérséklet: ≤ 500 ℃ | |||||
| Hőmérsékleti hatás hiba | Δ ＝ ± （δ K Δ t ） Δ - - A megjelenítési érték hiba megengedett értéke, amikor a környezeti hőmérséklet 20 ℃ ± 5 ℃ -től eltér, és a megjelenítési érték hiba megengedett értéke, amikor a környezeti hőmérséklet 20 ℃ ± 5 ℃ -től eltér. % δ— - A műszer belső hibájának abszolút értéke. % K - - A hőmérsékleti hatás együtthatója 0,04%/° C értékkel Δ t - -A közeg hőmérséklete a Bourdon csőnél ℃ -25∣ | ||||
| Rezgési besorolás | V · H · 3 | ||||
| Borden cső anyag | OCR18NI12MO2TI ； SUS316 ； SUS316L | ||||
| Ház, csatlakozó anyag | 1cr18ni9ti ； SUS304 | ||||
| Védelmi osztály | IP65 | ||||
| Végrehajtási szabványok | GB/T 1226 | ||||
| Megjegyzés: 1. A közös szálak a felhasználói igények szerint testreszabhatók. | |||||
◆ Külső dimenziók:

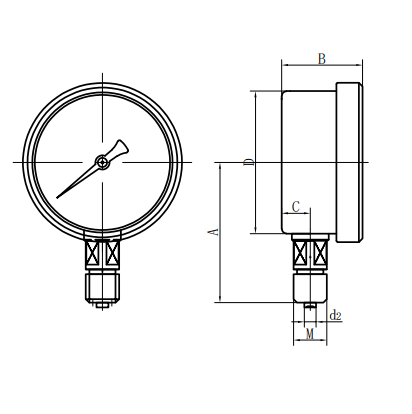

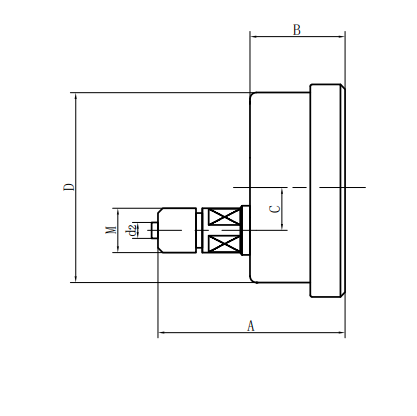

| Radiális közvetlen típus (ⅰ) | Axiális excentrikus közvetlen típus (ⅱ) |

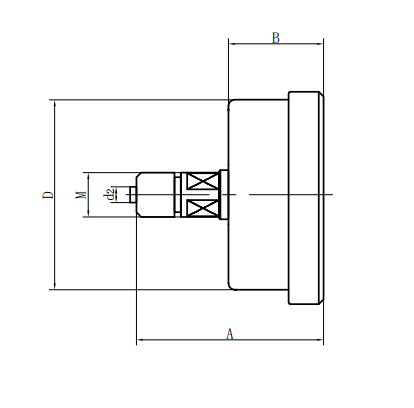

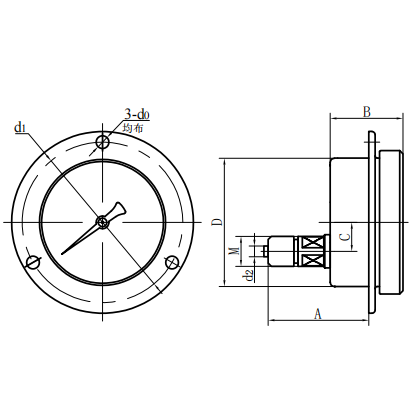

| Axiális koncentrikus közvetlen típus (III) | Axiális excentrikus betét típus (IV) |

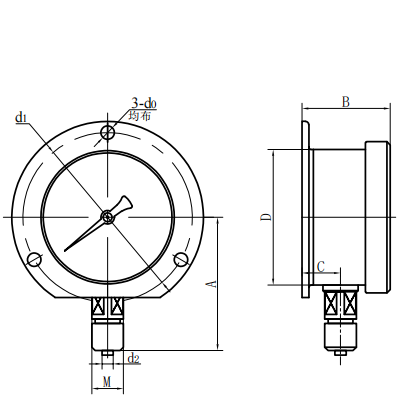

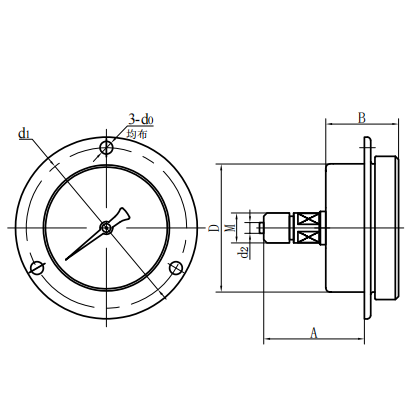

| Axiális koncentrikus beillesztési típus (V) | Radiális domború típus (VI) |
| Modellszám | Általános dimenziók （ mm ） | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| Yg60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| Yg60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| Yg60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Yg60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YG100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YG100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YG150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YG150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
