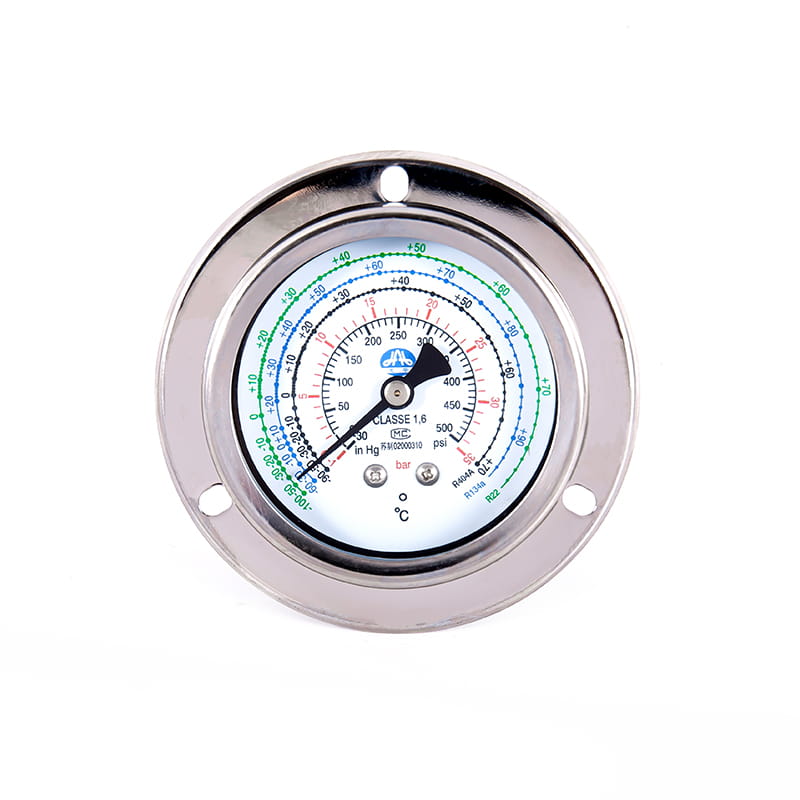

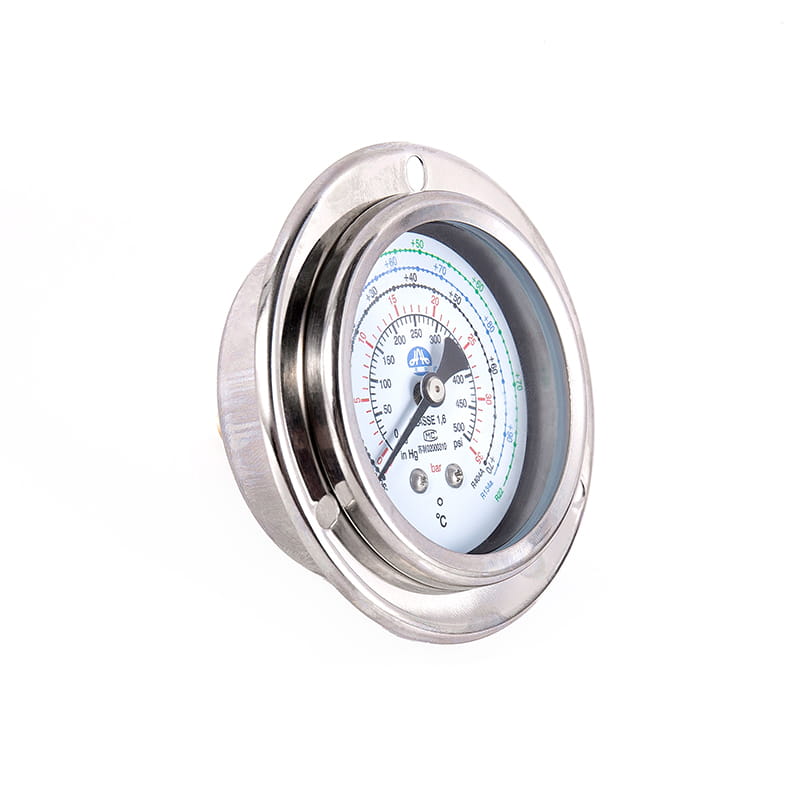

◆ Modell: YLM60 YLM100 YLM150
◆ Alkalmazás: Ez a műszer -sorozat speciális eszköz az alacsony hőmérsékletű vagy speciális hűtőközeg -tápközeg észlelésére, főként légkondicionáló hűtőszekrényben, vízhűtőben, légszárítóban vagy hűtőközeg -fogyasztásmérő csoport összeszerelésében.
Készíthet különféle hűtőközegű többcélú paneleket az ügyfelek követelményei szerint, és sokféle sapka és eset (svájci stílus) van az ügyfelek számára.
Az optimalizált csatlakozó kialakítása, valamint a hegesztő anyagok kiválasztásának és a nyomásérzékelő alkatrészek kiválasztásának speciális megfontolásainak köszönhetően ez a terméksorozat kiváló tulajdonságokkal rendelkezik a szivárgásgátló, az anti-nyomású impulzus és
◆ Műszaki paraméterek ：
| Modellszám | Ylm60 | YLM100 | Ylm150 | |
| Névleges átmérőjű | Φ 60 | Φ 100 | Φ 150 | |
| Szerkesztési típus | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Csatlakozószál | M14 × 1.5 | M20 × 1.5 | ||
| Pontossági osztály | 2.5 | 1.6 | ||
| Mérési tartomány （ MPA ） | Alacsony feszültség ： （－ 30 ~ 0 …… 15 ） kg ， 1,8mpa elnyomó:( 0 ~ 35 ） kg ， 3,8mPa | |||
| Média típusú specifikáció | R134A 、 R22A 、 R404A 、 R407A | |||
| Környezeti felhasználási feltételek | Temp ： -20 ℃～ 60 ℃； Relatív páratartalom ： ≤ 80 % | |||
| rezgési besorolás | V · H · 3 | |||
| védelmi osztály | IP54 | |||
| Végrehajtási szabványok | GB/T 1226 | |||
| Megjegyzés: 1. A közös szálak a felhasználói igények szerint testreszabhatók. | ||||
◆ Külső dimenziók:

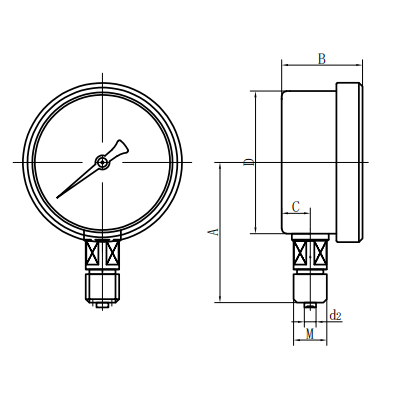

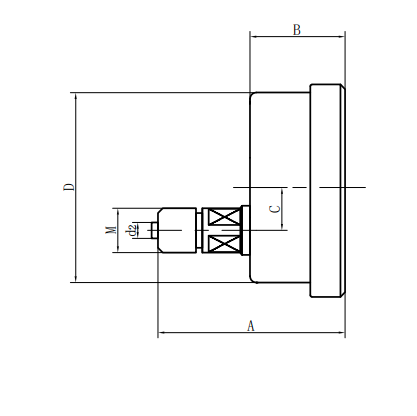

| Radiális közvetlen típus (ⅰ) | Axiális excentrikus közvetlen típus (ⅱ) |

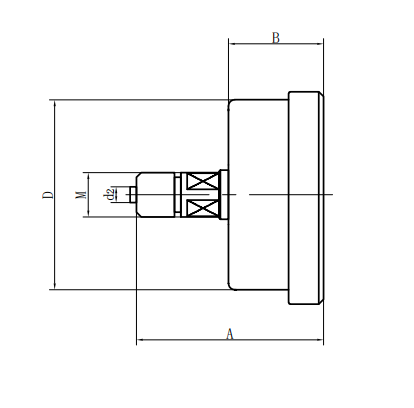

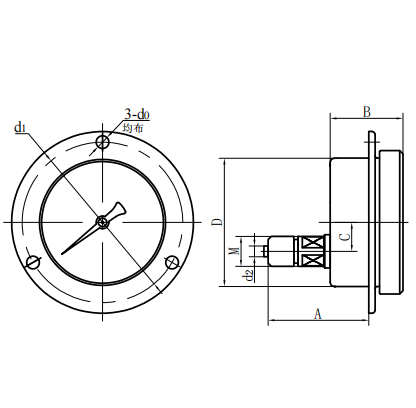

| Axiális koncentrikus közvetlen típus (III) | Axiális excentrikus betét típus (IV) |

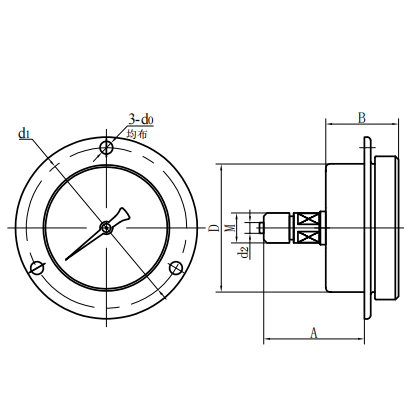

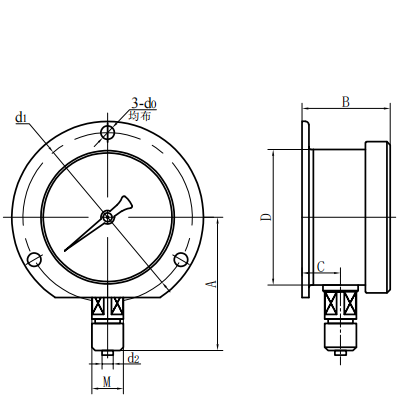

| Axiális koncentrikus beillesztési típus (V) | Radiális domború típus (VI) |
| Modellszám | Általános dimenziók （ mm ） | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| Ylm60 －Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | | |
| Ylm60 －Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |

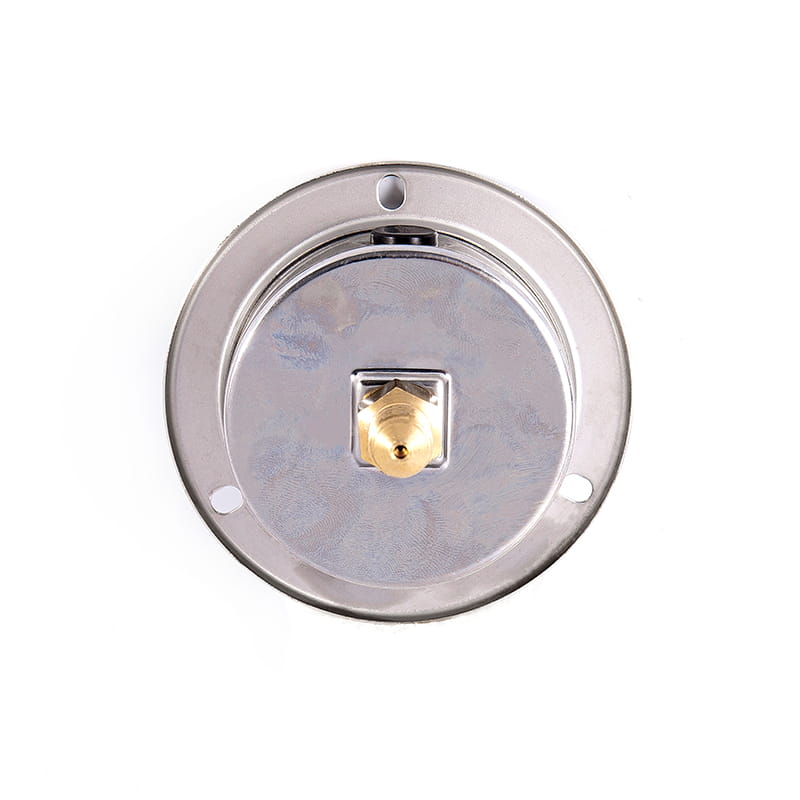

| Ylm60 －Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | | |
| Ylm60 －Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| Ylm60 －Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YLM100 －Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YLM100 －Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| Ylm150 －Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ylm150 －Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| Ylm150 －Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| Ylm150 －Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
