1. Áttekintés
Ez a légnyomás-távadó nagy érzékenységgel, nagy pontossággal és erős túlterhelésgátló képességgel rendelkezik. Az importált érzékelők által gyártott érzékelő és erősítő áramkör nagymértékben integrált; A fröccsöntött alumínium felület festett, és az áramkör nullapontját és erősítését nem kell beállítani; Erős interferencia-ellenes képesség, sav- és lúgállóság, hosszú távú stabilitás és megbízhatóság.
2. Hogyan működik

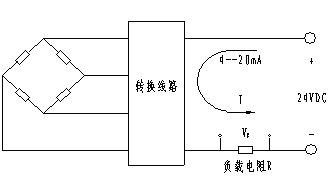

A légnyomás-távadó import nyomáschipekből készül, az érzékeny alkatrészeket pedig diffúzióval vagy ionimplantációval ellenállássá alakítják és Wheatstone-hídhoz kötik, a híd alatt pedig mikromegmunkálási technológiával nyomásérzékeny membránt alakítanak ki. Amikor nyomást gyakorolnak a membránra, az ellenállás értéke megváltozik, és egy linearizált kimeneti jel jön létre, amely arányos az alkalmazott nyomással. Egyenáramú tápegységet adunk a Wheatstone-hídhoz, és ez egyenáramú feszültségjelet ad. A másodlagos konverziós vonal után a kétvezetékes rendszer 4mA ~ 20mA kimenet valósul meg.
3. Funkcionális jellemzők
◆ Jó stabilitás, teltség, nulla hosszú távú stabilitás 0,2%FS/ évben. A tartományban kompenzációs hőmérséklet 0 °C~ 70 °C, a hőmérséklet-eltolódás kisebb, mint 0,2%FS, és a hőmérséklet-eltolódás kisebb, mint 0,5%FS a teljes megengedett üzemi hőmérséklet tartományban.
◆ Fordított védelemmel és áramkorlátozó védelmi áramkörrel a távadó nem sérül meg, ha a pozitív és negatív pólusok felcserélődnek a telepítés során, és az adó automatikusan korlátozza az áramot 35 mA amikor kóros.
◆ Szilárd szerkezet, mozgatható alkatrészek, nagy megbízhatóság, hosszú élettartam, könnyű telepítés, egyszerű szerkezet, gazdaságos és tartós.
