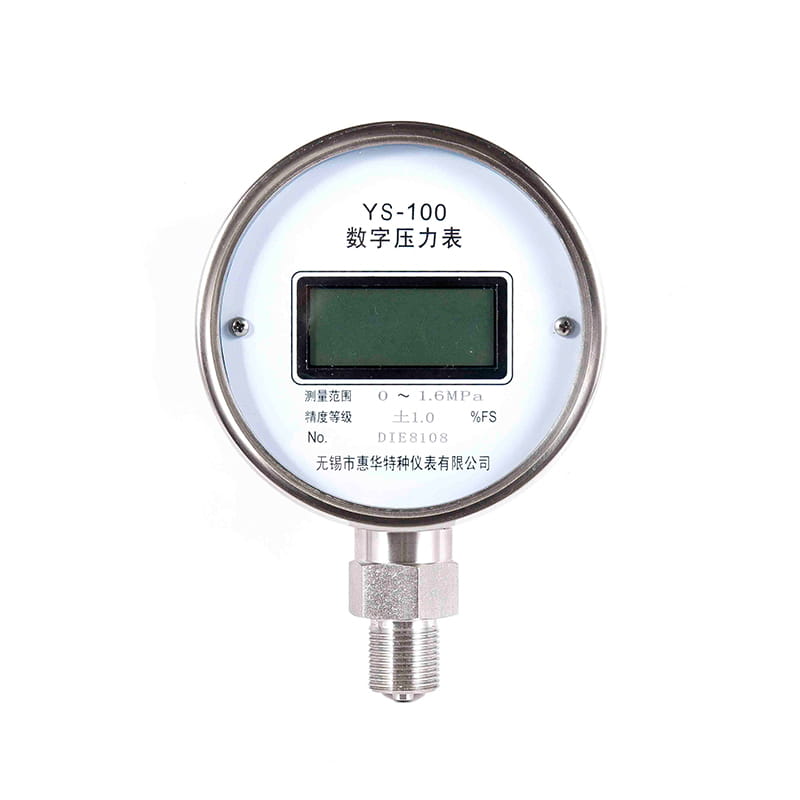

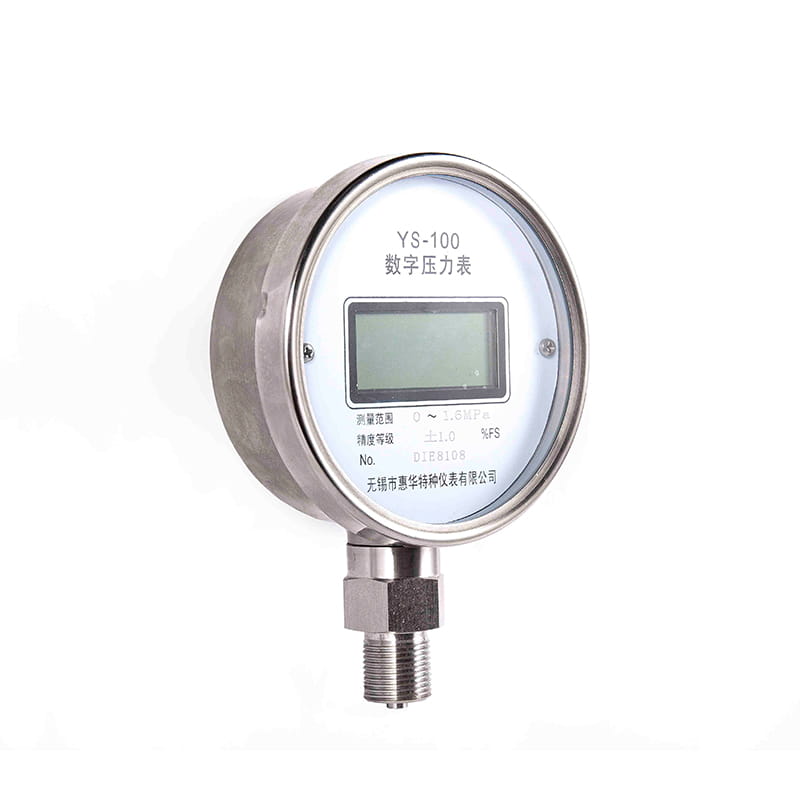

◆ Modell: YS100 YS150
◆ Bevezetés: Ez a digitális nyomásmérő gyönyörű alakú, stabil teljesítmény és pontos mérés; Egyesíti a világ vezető mikroprocesszoros technológiáját és a fejlett analóg-digitális konverziós algoritmust a nagy pontosságú és alacsony energiafogyasztás elérése érdekében.
Az importált chip elfogadásával megjegyezheti és megtarthatja a legmagasabb nyomású csúcsértéket és a legalacsonyabb nyomású völgyi értéket a műszeres adatgyűjtés és a mérés folyamatában. Nagyképernyős folyadékkristály-kijelző technológia elfogadása, hogy az adatok világossá és könnyen olvashatóvá váljanak. Az egyedi háttérvilágítás technológiája általában éjszaka használható.

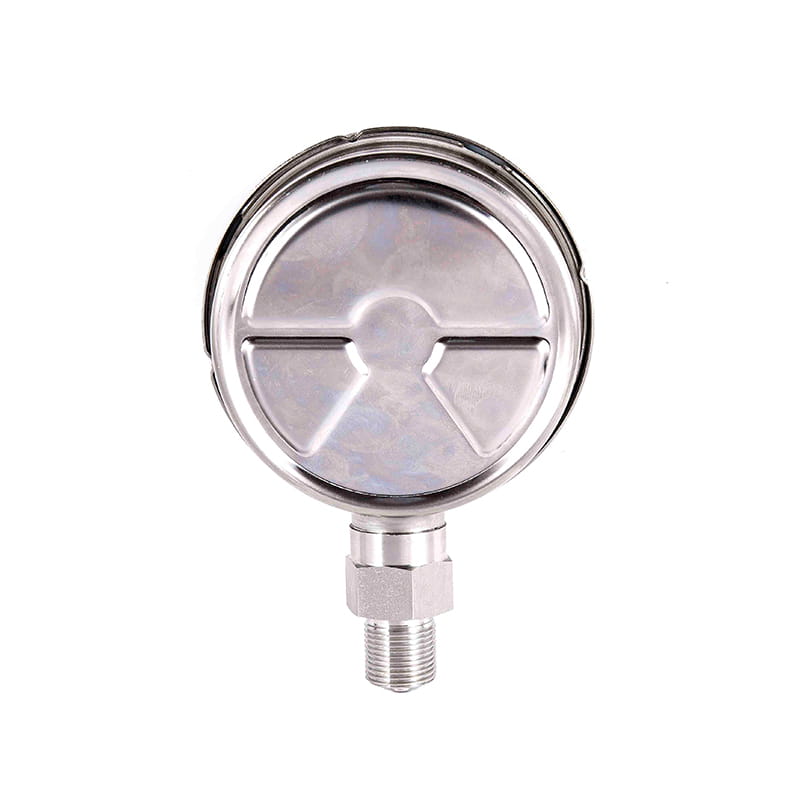

Rozsdamentes acélból, korrózióállóságból, mechanikus rezgés ellenállásból, a test egészében, a tömítési technológiát használó testből, különféle összetett környezetben alkalmazhatók.
Ez a termék ugyanolyan teljesítményű, mint a külföldi digitális nyomásmérők, amely ideális választás az importált műszerek és a hagyományos mechanikus mérőeszközök cseréjéhez.
◆ Fő felhasználás:
1. Használható az általános nyomásmérők, a precíziós nyomásmérők, a vérnyomás -monitorok vagy más nyomóműszerek kalibrálására. Lehet, hogy széles körben is használható a nyomás pontos mérésére; 2.
2. olajmező víz befecskendezése, kútfejű edények nyomásmérése, áramszünet -csővezeték -szivattyú bemeneti és kimeneti nyomásmérés; 3.
3. Petrolkémiai ipar: vákuum, mikronyomás és korrozív gáz- és folyadéknyomás a termelési folyamatban
Petrolkémiai ipar: vákuum, mikronyomás és korrozív gáz- és folyadéknyomás a termelési folyamat mérésében; 4.
4. A hidraulikus rendszer OEM alkalmazása, a hűtés és a folyamatfigyelés.
5. Magas hőmérsékletű tápközeg, viszkózus közepes és folyadékmagasság mérése; 6.
6. Légkondicionálók, gázfeldolgozó berendezések, szellőztetők, orvosi berendezések, munkaerő -kompresszorok és izobár nyomásmérés.
Az erő mérése.
◆ Műszaki paraméterek:
| Modell | YS-100 | YS-150 | ||||
| Névleges átmérőjű | Φ 100 | Φ 150 | ||||
| Szerkesztési típus | Ⅰ | * | * | |||
| Ⅱ | * | * | ||||
| Ⅳ | * | * | ||||
| Ⅵ | * | * | ||||
| Inkáló szálak | M20 × 1.5 | |||||
| Mérési tartomány | Mérési módszer | Pontossági osztály ( %Fs) | Garantált pontossági hőmérsékleti tartomány | |||
| (0 ~ 60) PA | Eltérő nyomás | 1.6 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 250) PA | Eltérő nyomás | 0.5 ； 1.0 | ||||
| (0 ~ 1 ) KPA | Eltérő nyomás | 0.1 ； 0.2 | ||||
| (0 ~ 2) KPA | Eltérő nyomás | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 5 、 10 、 16 、 25) KPA | Mérőnyomás, differenciális nyomás | |||||
| (0 ~ 4 0 、 60 、 100 、 160 、 250) KPA | Mérőnyomás, abszolút nyomás | 0.02 | 20 ℃ ± 5 ℃ | |||
| (0 ~ 0,4 、 0.6 、 1 、 1.6 、 2.5 、 4 、 6) MPA | ||||||
| 0.05 | 0 ℃ ~ 50 ℃ | |||||
| (0 ~ 10 、 16 、 25 、 40 、 60) MPA | ||||||
| (0 ~ 100 ) MPA | Mérőnyomás | 0.05 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 160) MPA | Mérőnyomás | 0.1 0.2 | 0 ℃ ~ 50 ℃ | |||
| (0 ~ 250) MPA | Mérőnyomás | 0 ℃ ~ 50 ℃ | ||||
| A fent bevezetett nyomásegység használata PA , és más nyomóegységek gyakorlati alkalmazásban is használhatók, például: KGF/CM2 、 bár 、 mbar 、 PSI 、 MMH2O 、 MMHG 、 ATM | ||||||
| Környezeti felhasználási feltételek | Hőmérséklet: -10 ° C ~ 50 ° C; Relative humidity: < Légköri nyomás: 86 ~ 106KPA | |||||
| Kommunikációs felület | ★ Kommunikációs soros port: RS232 ★ Baud ráta: 2400 , 4800 , 9600 Opcionális (gyári alapértelmezett 9600 ) ★ Adathossz: 8 bitek; Stop Bits: 2 bitek ★ Meter cím: 1 ~ 112 | |||||
| További funkciók | ★ Hőmérséklet -mérés: - 30 ° C ~ 90 ° C; Felbontás: ± 0.1 °C ★ csúcsfelvétel: rögzíti a mérés során bekövetkező maximális és minimális nyomásértékeket ★ Túlfeszültség -riasztás: A riasztási küszöböt tetszőlegesen lehet beállítani a mérési tartományon belül ★ Időzítő leállítása: Beállíthat egy időzítőt a leállításhoz | |||||
| Analóg tárcsa | ★ Nyomási százalékos jelzés: A mutató a nyomástérés tartományának százalékát mutatja ventilátor formájában ★ A nyomásingadozás jelzése: A mutató lengése azt jelzi, hogy a szomszédos másodlagos nyomásmérés mennyire ingadozik ★ Nyomás riasztási nyomás küszöbérték: Három mutató elrendezését használják annak bemutatására, hogy az aktuális nyomásérték meghaladja -e a riasztási küszöböt | |||||
| Képernyőn megjelenő kijelző | FSTN LCD képernyő; Ötjegyű kijelző; Kék háttérvilágítás | |||||
| Áramellátási mód | Beépített akkumulátor (kérjük, olvassa el az akkumulátor modelljét) | |||||
| Szeizmikus besorolás | V · H · 3 | |||||
| Behatolás védelme | IP63 | |||||
| Érvényesítse a szabványt | JB/T 7392 | |||||
| MEGJEGYZÉS: A felhasználói követelmények szerint csőhálókká vagy kúpos szálakká is készíthető (lásd a Kiválasztási útmutatót). | ||||||
◆ Méretek:
| Radiális közvetlen (I.) | Tengelyirányú Excentrikus közvetlen (ii.) |
| Axiális excentrikus öblítési tartó (iv.) | Radiális domború tartó (vi.) |
| Modell | Méretek ( mm ) | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| YS100- Ⅰ | 100 | 48 | 16 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅱ | 152 | 48 | 19 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YS100- Ⅳ | 90 | 48 | 19 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS100- Ⅵ | 100 | 48 | 16 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YS150- Ⅰ | 113 | 53 | 22 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅱ | 90 | 53 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YS150- Ⅳ | 69 | 53 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YS150- Ⅵ | 113 | 53 | 22 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
