◆ Modell: YQ40 YQ50 YQ60 YQ75 YQ100 YQ150

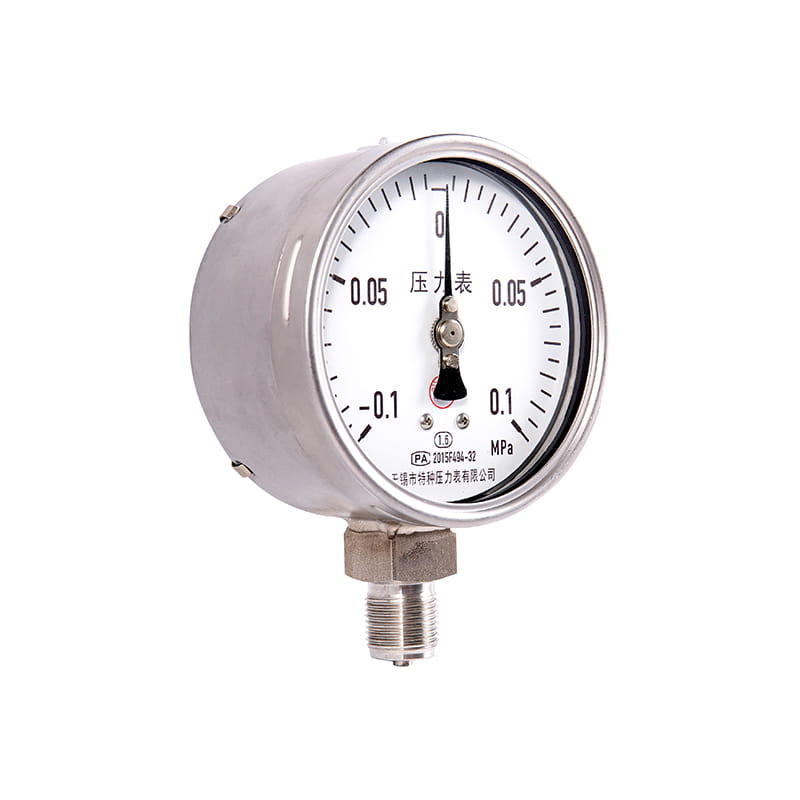

◆ Használat: Ez a mérőeszköz-sorozat mind rozsdamentes acélból készül, a belső biztonsági partícióval és a nyomáscsökkentő lyukakkal, hogy túlzott nyomást engedjenek a tokon belül, mivel a túlterhelés vagy a rugalmas elemek fáradtsága okozta az üzemeltetők biztonságát, valamint a felszerelések biztonságát, és létezik egy folyadékkal töltött dugó és a belső kompenzációs diafragm. A folyadékkal töltött biztonsági mérőeszközök rezgésállóak, megakadályozzák a mérő belsejének károsodását a rezgés miatt, és a belső alkatrészek kenése a kopás és a korrózió minimalizálása érdekében.
Ezeket a mérőeszközöket széles körben használják a fúrás, a finomítás, a vegyi, az élelmiszer, a gyógyszer, a tengeri, a tengeri olajplatformok és más iparágakban.
| modellszám | Yq60 | YQ100 | YQ150 | |
| Névleges átmérőjű | Φ 60 | Φ 100 | Φ 150 | |
| Telepítési forma | Ⅰ | * | * | * |
| Ⅱ | * | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | * | * | * | |
| Ⅴ | * | / | / | |
| Ⅵ | * | * | * | |
| Csatlakozószál | M14 × 1.5 | M20 × 1.5 | ||
| Pontossági osztály | 2.5 | 1.6 | ||
| Mérési tartomány （ MPA ） | Üres: -0.1 ～ 0 Nyomás vákuum ： -0.1 ～ 0,06 -0,1 ～ 0,15 -0,1 ～ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Nyomás: 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250 | |||
| Környezeti felhasználási feltételek | Temp ： -40 ℃～ 70 ℃ | |||
| rezgési besorolás | V · H · 3 | |||
| Borden cső anyag | OCR18NI12MO2TI ； SUS316 ； SUS316L | |||
| Tok és csatlakozó anyag | 1cr18ni9ti ； SUS304 | |||
| védelmi osztály | IP65 | |||
| Végrehajtási szabványok | GB/T1226 | |||
| Megjegyzés: 1. A közös szálak a felhasználói igények szerint testreszabhatók. | ||||
◆ Külső dimenziók:

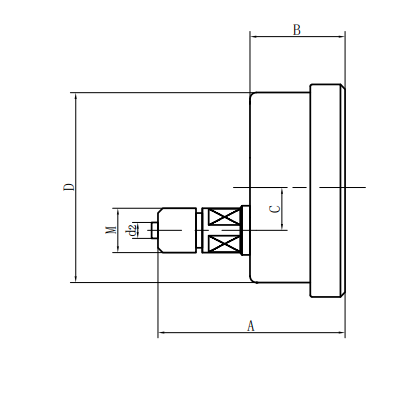

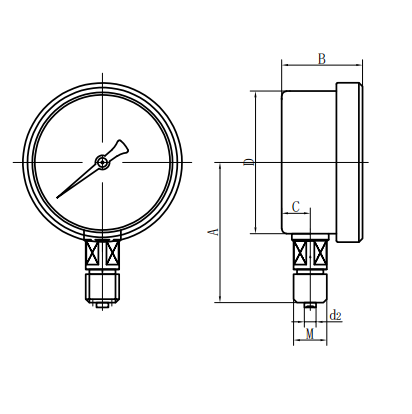

| Radiális közvetlen típus (ⅰ) | Axiális excentrikus közvetlen típus (ⅱ) |

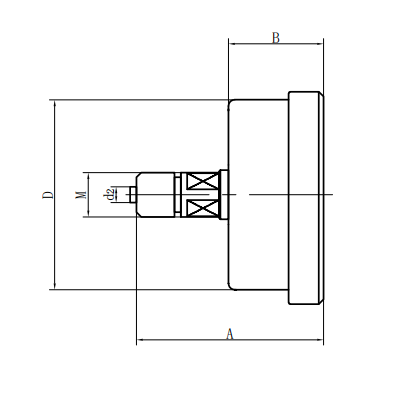

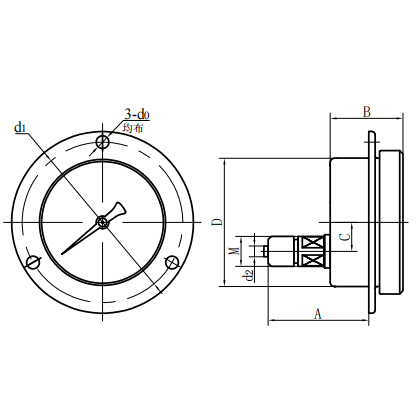

| Axiális koncentrikus közvetlen típus (III) | Axiális excentrikus betét típus (IV) |

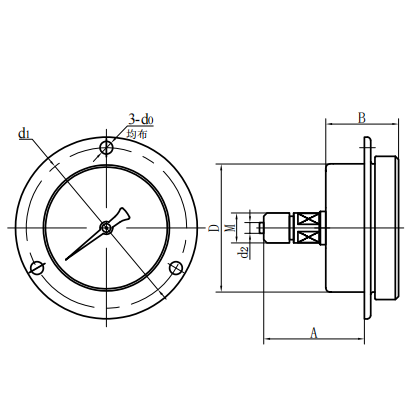

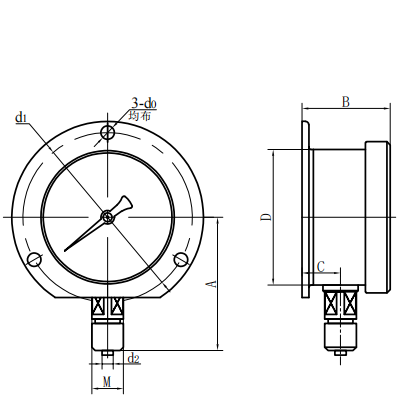

| Axiális koncentrikus beillesztési típus (V) | Radiális domború típus (VI) |
| modellszám | Általános dimenziók （ mm ） | |||||||
| A | B | C | D | d0 | D1 | d2 | M | |
| YQ60- Ⅰ | 56 | 33 | 11 | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅱ | 61 | 32.5 | 18 | Φ 60 | / | / | Φ 5 | |
| YQ60- Ⅲ | 61 | 32.5 | / | Φ 60 | / | / | Φ 5 | M14 × 1.5 |
| YQ60- Ⅳ | 55 | 32.5 | 18 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | |
| YQ60- Ⅴ | 55 | 32.5 | / | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ60- Ⅵ | 56 | 33 | 11 | Φ 60 | Φ 5 | Φ 75 | Φ 5 | M14 × 1.5 |
| YQ100- Ⅰ | 90 | 48 | 15 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅱ | 83 | 44 | 34 | Φ 100 | / | / | Φ 6 | M20 × 1.5 |
| YQ100- Ⅳ | 68 | 44 | 34 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ100- Ⅵ | 90 | 48 | 15 | Φ 100 | Φ 6 | Φ 118 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅰ | 117 | 51 | 16.5 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅱ | 92 | 52 | 55 | Φ 150 | / | / | Φ 6 | M20 × 1.5 |
| YQ150- Ⅳ | 69 | 52 | 55 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
| YQ150- Ⅵ | 117 | 53 | 28 | Φ 150 | Φ 6 | Φ 165 | Φ 6 | M20 × 1.5 |
