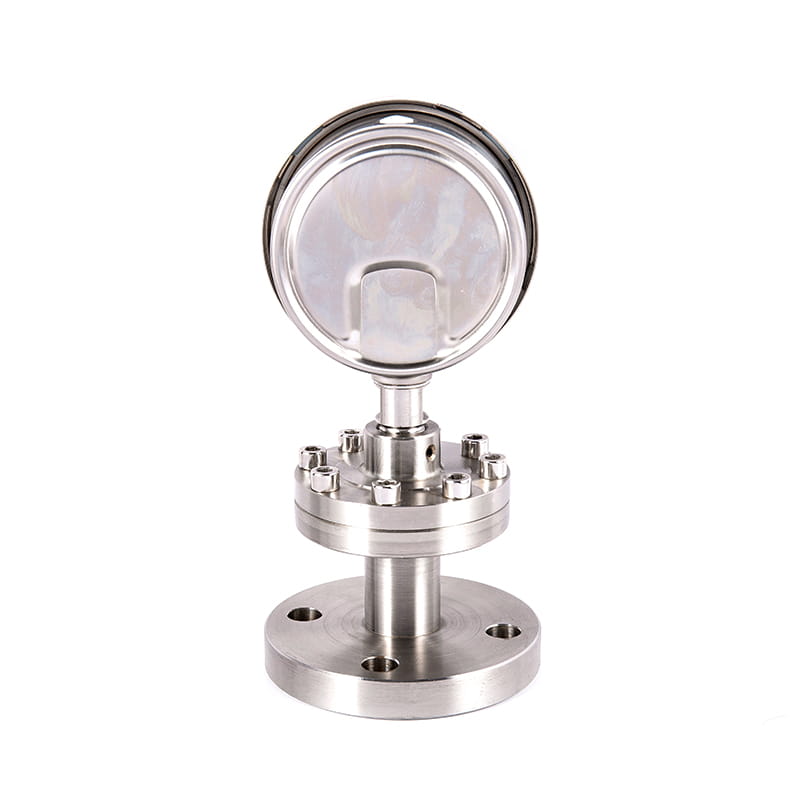

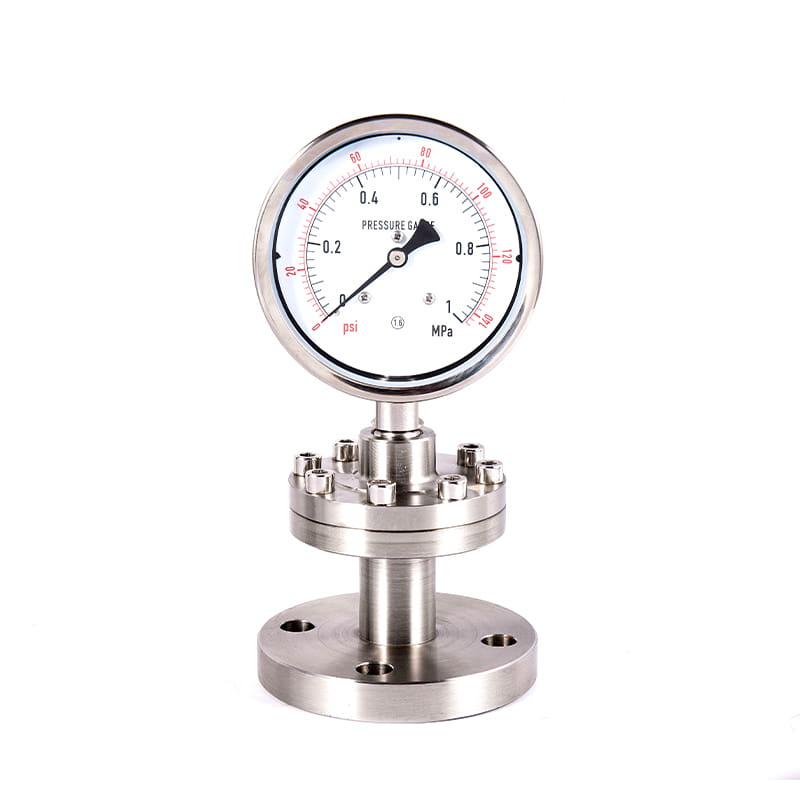

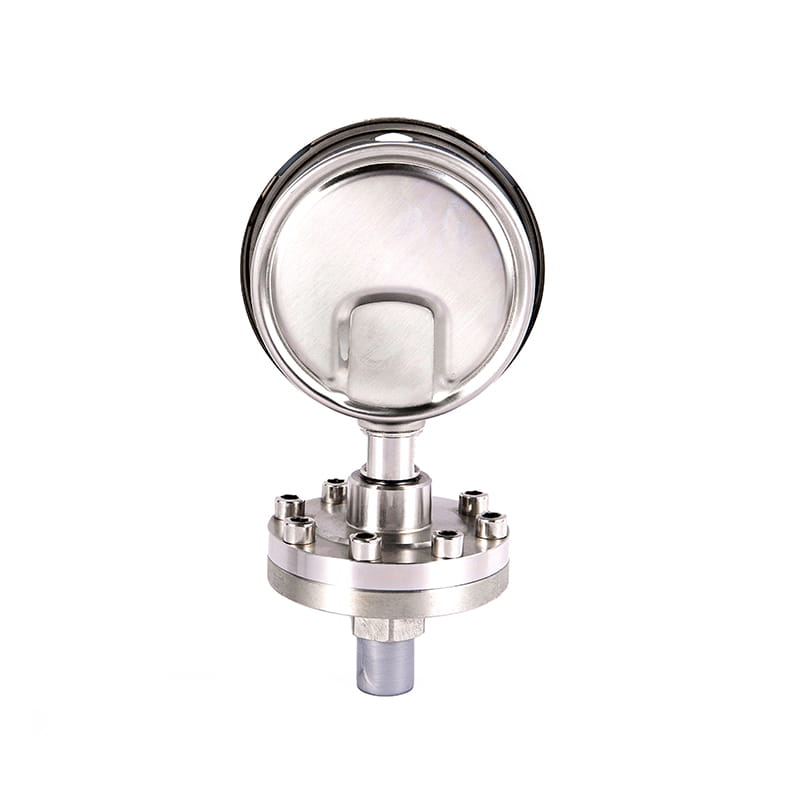

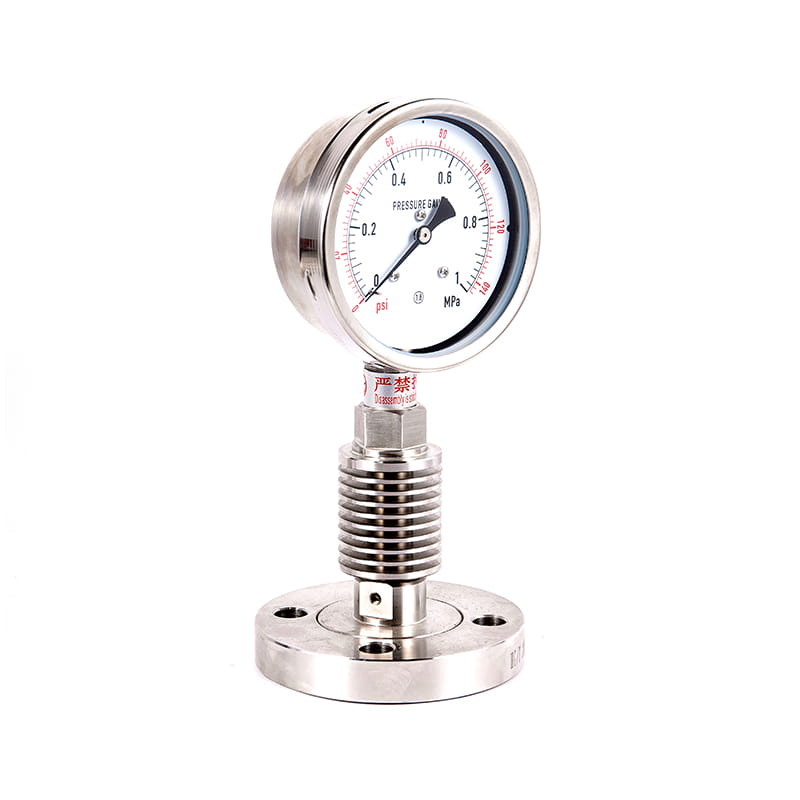

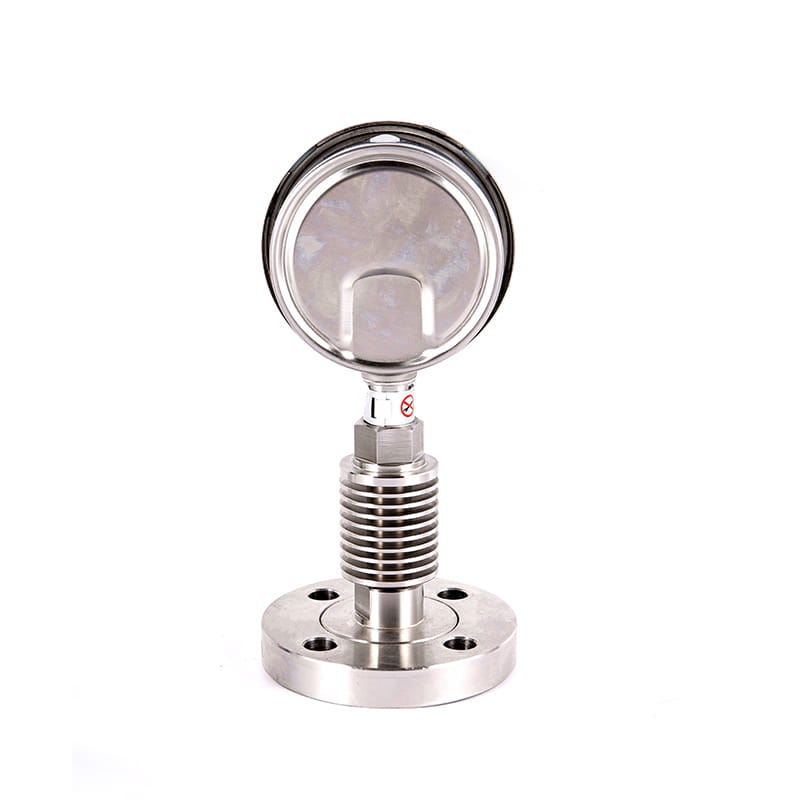

◆ Modell: y¨-ml y¨-mf y¨-mg y¨-mz y¨-mk y¨-mn y¨-ms

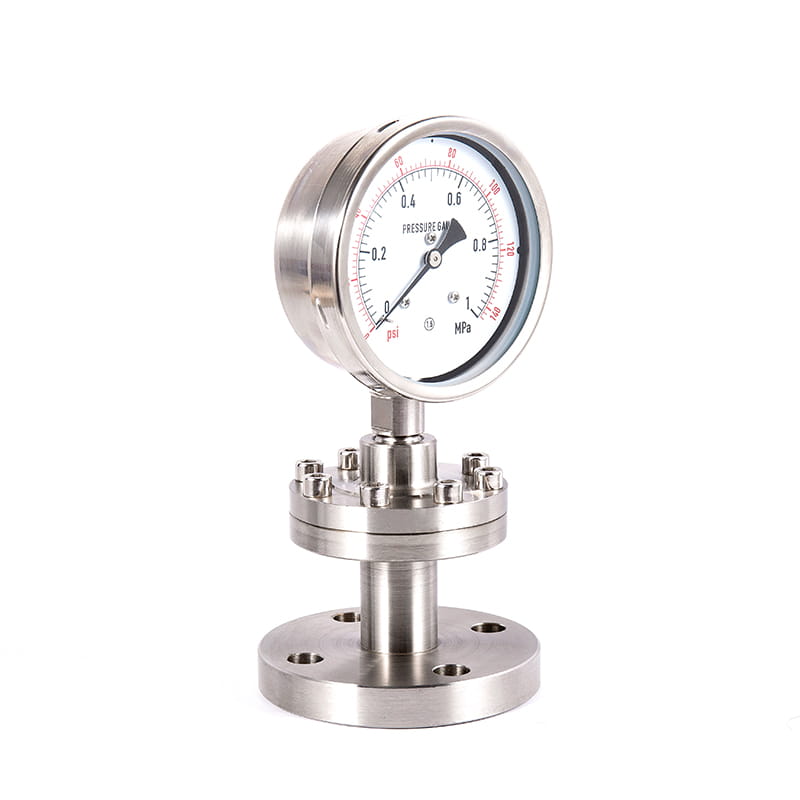

◆ Alkalmazás: A közvetett mérési szerkezet miatt a membránnyomásmérő alkalmas a folyadékok, a gázok vagy a szemcsés áramló szilárd anyagok nyomásának mérésére, magas viszkozitású, könnyen kristályosodható, erős korrózió és magas hőmérsékleten. Az izolációs membrán különféle anyagokkal rendelkezik, amelyek alkalmazkodnak a különféle korrozív közegekhez.
Ezeket a műszereket elsősorban kémiai rostban, szintetikus rostban, kőolajban, festésben, lúgban, savban, élelmiszerben, gyógyszerben, építésben, bányászatban, olvasztásban és más iparágakban használják.
Az ilyen típusú műszer mérőfeje különféle sorozatokban használható: általános nyomásmérő, sokk-ellenálló nyomásmérő, különféle elektromos érintkezési nyomásmérő, különféle sokk-ellenálló elektromos érintkezési nyomómérő, nyomásadó, távirányító nyomó, digitális nyomásmérő, nyomásszabályozó és így tovább.
◆ A struktúra alapelve:
Ez a műszer közvetett mérés. Az izolációs membrán deformációja a mért táptalaj nyomása alatt a tömítő folyadékot nyomás alá helyezik, és a nyomást a nyomásra továbbítják.
A tömítő folyadék nyomás alatt van, és a nyomást a detektáló műszerre hajtják végre, amely megmutatja a mért közepes nyomás értékét.
◆ Műszaki paraméterek ：
| Méteres fejmodell | Különböző típusú nyomású műszerek, nyomásviteli, nyomásszabályozók stb. | |||
| Pontossági osztály | 1.6 ； 2.5 | |||
| Pontossági osztály （ MPA ） | 0 ～ 0,1 0 ～ 0,16 0 ～ 0,25 0 ～ 0,4 0 ～ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 | |||
| Membrán anyag | becenevek | Anyag | becenevek | Anyag |
| 1 | 0CR18NI12MO2 | 5 | Hastelloy C (H276C) | |
| 2 | SUS304 | 6 | Monel ötvözet (CU30NI70) | |
| 3 | SUS316 | 7 | Tantalum (TA) | |
| 4 | SUS316L | 8 | Fluoroplasztikus (PTFE) | |
| Izolátor anyag | 1cr18ni9; 304; 316; 316L; F4; PVC, stb. | |||
| Tömítés tömítés anyag | NBR; Orvosi szilikon gumi; PTFE; Grafit; Fluoroelastomer; stb. | |||
| Vezetőképességi folyadék kitöltése | Metil -szilikonolaj, növényi olaj, glicerin, fluortartalmú olaj stb. | |||
| hőmérsékleti hatás | Mivel a vezetőképes folyadék termikus tágulása és a membrán merevsége a hőmérséklethez kapcsolódik, a hibaérték 0,1%/° C, ha a működési hőmérséklet 20 ± 5 ° C -tól eltér. | |||
| korrózióvédelem | Ez a teljesítmény magában foglalja a környezet és a mérő táptalaj korróziójellemzőit, és az izolátor, a membránlap és a tömítő alátét anyagát a használati feltételek szerint választhatjuk meg. | |||
| szintkülönbség | A tömlő csatlakoztatott membránnyomás -mérője a telepítésben Ha a mérési pont és a nyomásmérő eltérő magasságban van, akkor a △ P nyomáskülönbség által generált folyadékszint -különbség befolyásolja a műszer mért értékét, akkor a képlet: △ p = a tömítő folyadék × folyadékszint különbség specifikus gravitációja. | |||
| Végrehajtási szabványok | JB/T 8624 | |||
| Megjegyzés: 1, a csatlakozószál a felhasználói igények szerint testreszabható; 2 、 A karima csatlakoztatása testreszabható a felhasználói igények szerinti karima szabvány szerint. | ||||

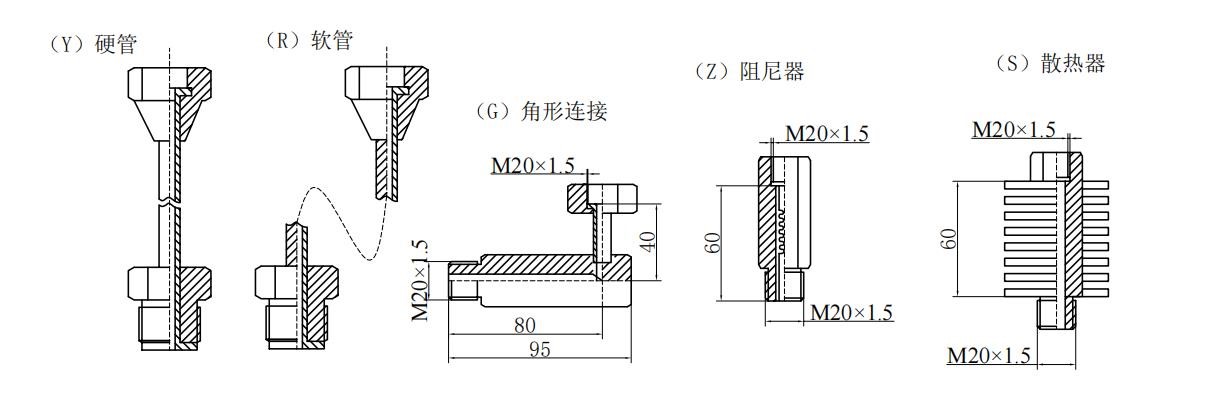

◆ Az izolátor típusa mérete és telepítési vázlata:

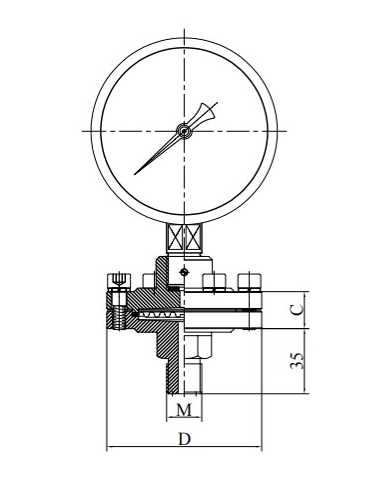

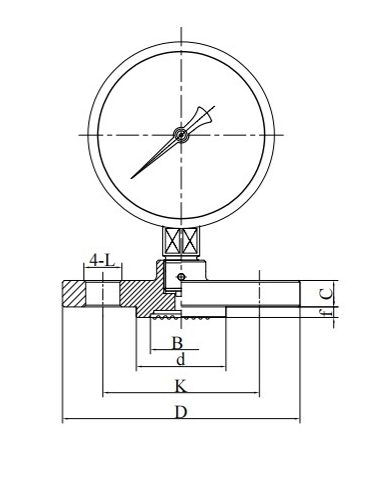

| (ML) menetes felület | (MF) Nyitott arc karima |
