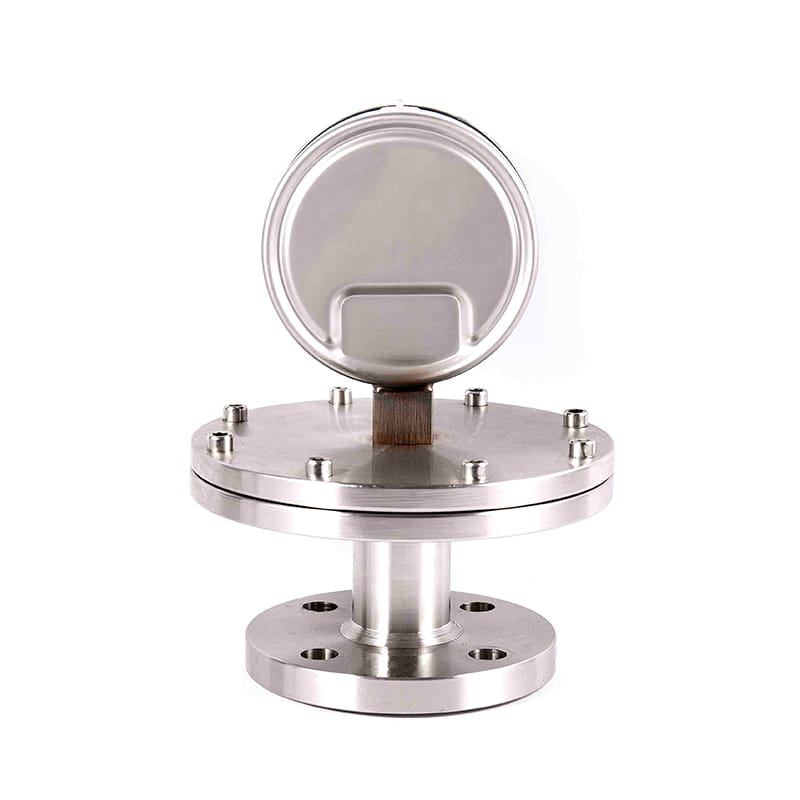

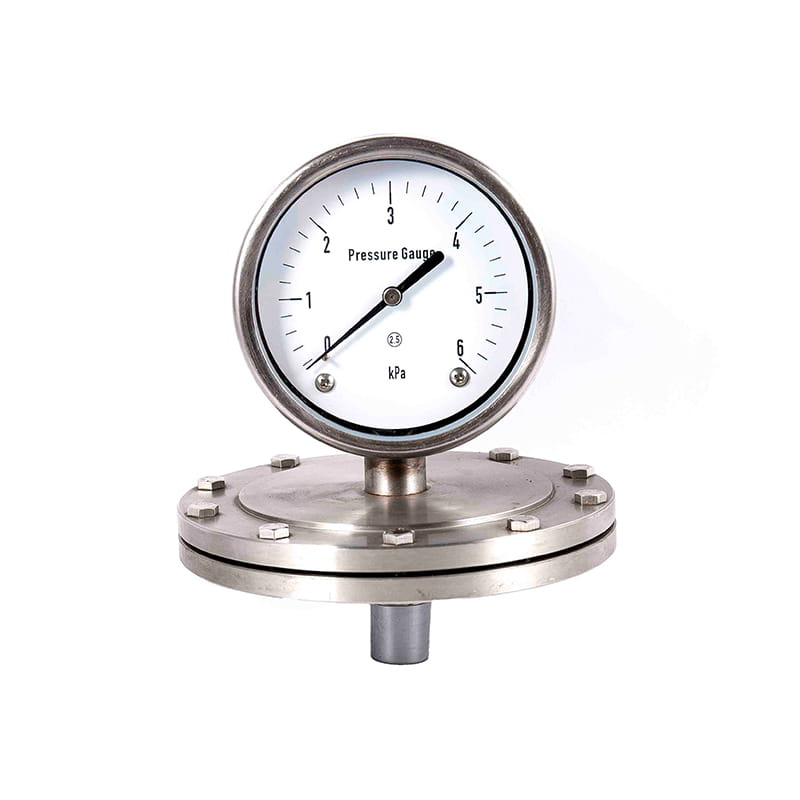

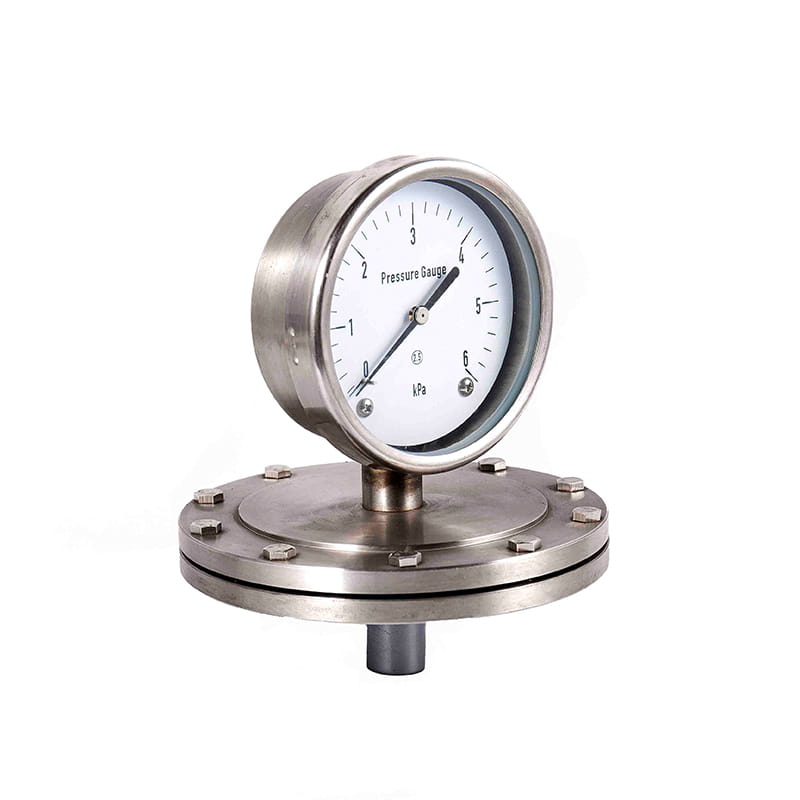

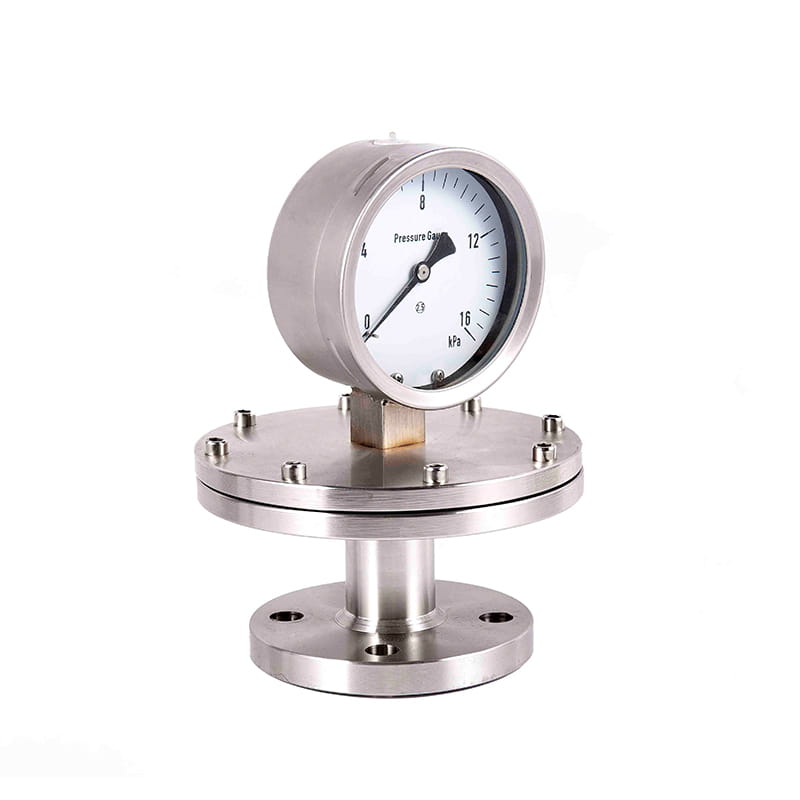

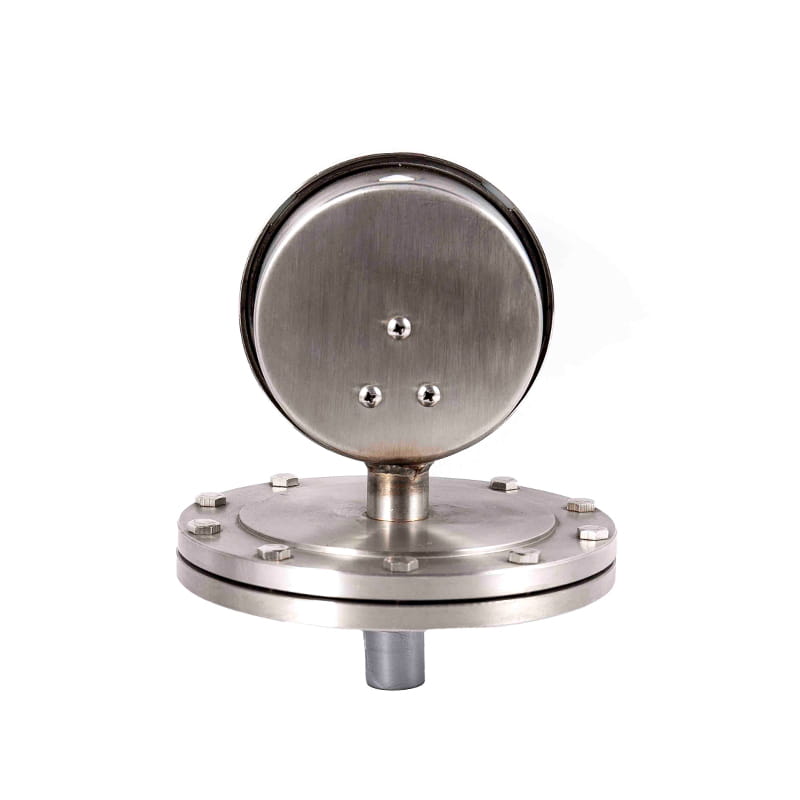

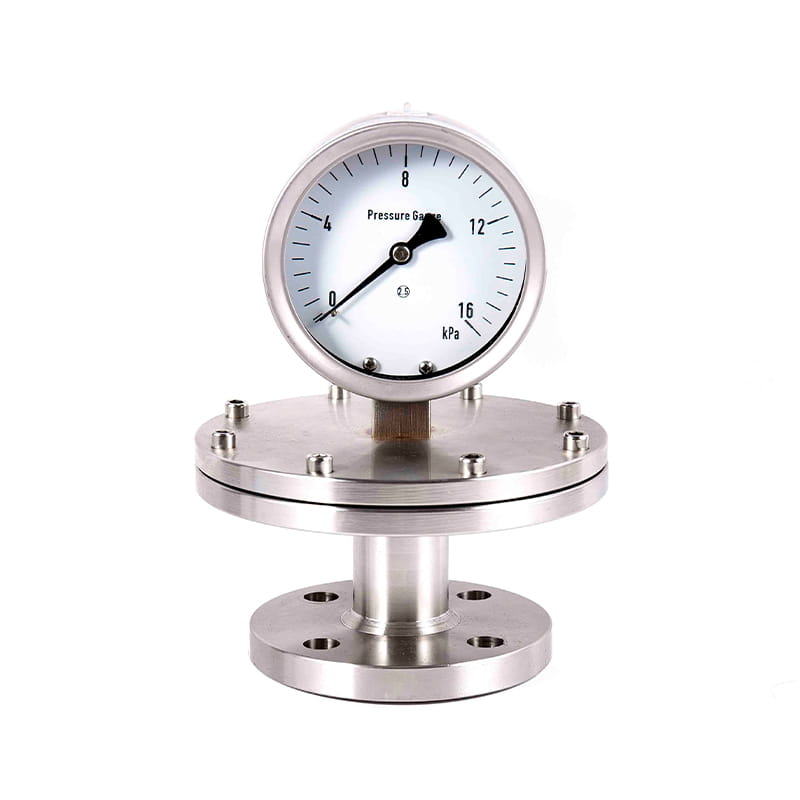

◆ Modell: YP100-L YP150-L YP100-F YP150-F
◆ Műszaki paraméterek:
| Modell | YP100-L 、 YP100-F | YP150-L 、 YP150-F |
| Névleges átmérőjű | F 100 | F 150 |
| Pontossági osztály | 2.5 | |
| Mérési tartomány （ KPA ） | Negatív nyomás: -60 ~ 0 -40 ~ 0 -25 ~ 0 -16 ~ 0 -10 ~ 0 0 ～ 10 -6 ～ 0 -4 ～ 0 -2.5 ～ 0 -1.6 ～ 0 Pozitív nyomás: 0 ~ 1.6 0 ~ 2,5 0 ~ 4 0 ~ 6 0 ~ 1 0 ～ 1.6 0 ～ 2.5 Pozitív és negatív nyomás: -0.8 ~ 0,8 -1.2 ~ 1,2 -2 ~ 2 -3 ~ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12-20 ～ 20 -30 ～ 30 | |
| Mérési tartomány （ MPA ） | Vákuum: -0.1 ~ 0 Nyomás vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Nyomás: 0 ~ 0,06 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0.4 0 ～ 0,6 0 ～ 1 0 ～ 1.6 0 ～ 2.5 | |
| Használjon környezeti hőmérsékletet | -40 ℃～ 70 ℃ | |
| Membrán anyag | OCR18NI12MO2TI ; SUS316 ; | |
| Szerkesztési típus | Menetes ( L ); Karima ( F ), ( F1 ) | |
| Rezgési ellenállás besorolás | V · H · 2 | |
| Behatolás védelme | IP64 | |
| Érvényesítse a szabványt | JB/T 5491 | |

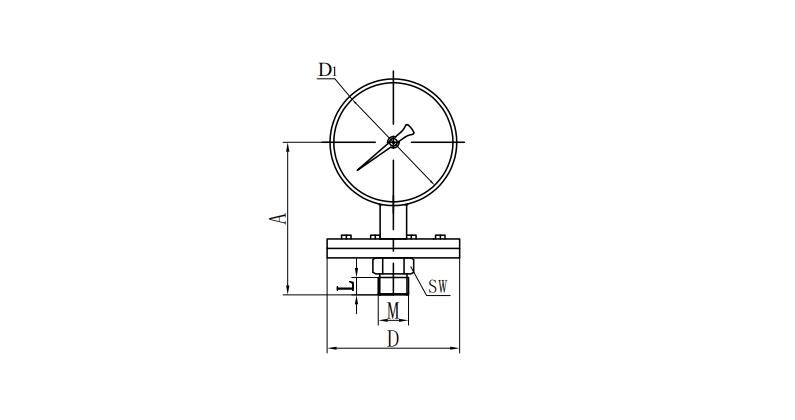

◆ Külső dimenziók:
Menetes ( L )
| Modell | Méretek ( mm ) | |||||
| A | D | D1 | SW | L | M | |
| YP100-L | 135 | Φ 97.5 Mikropresszúra φ 165 | 110 | 27 | 20 | M20 × 1.5 |
| YP150-L | 160 | 160 | 27 | 20 | M20 × 1.5 | |
| Megjegyzés: A közös szál ( M ) csőhálókká vagy kúpos szálakká készíthető a felhasználói igények szerint (lásd a Kiválasztási útmutatót). | ||||||
