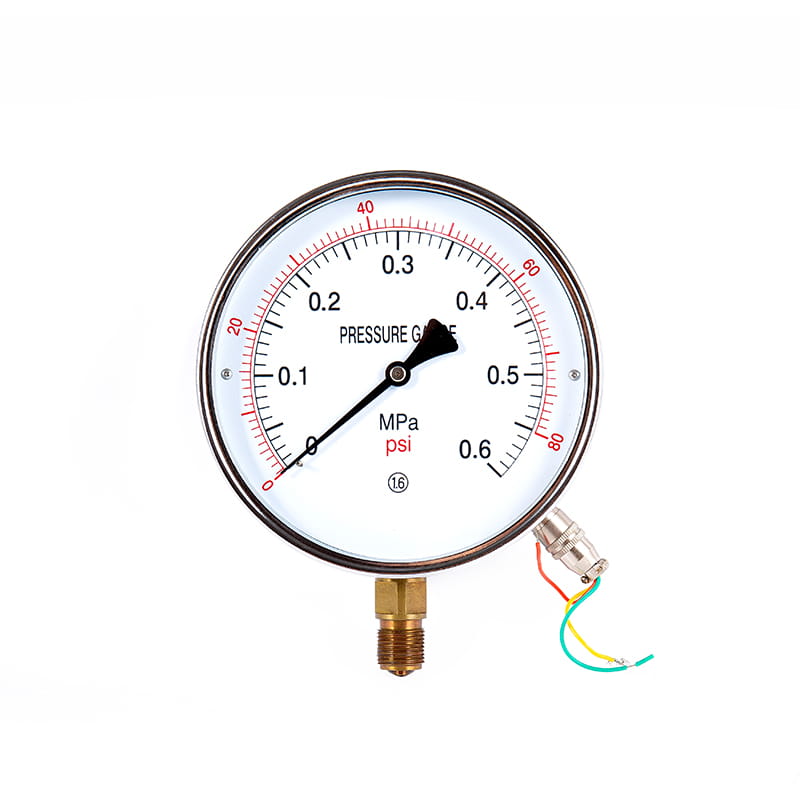

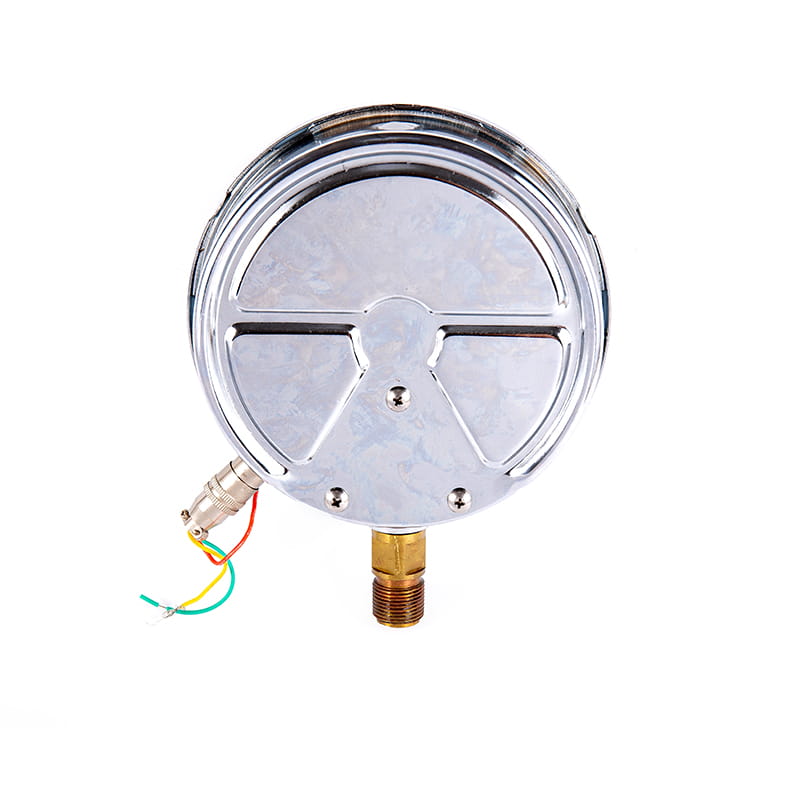

YTT távoli nyomásmérők

◆ Modell: Ytt100 ytt100a ytt150 ytt150a

◆ Alkalmazás: Az ilyen típusú műszer alkalmas a folyadékok, gázok vagy gőzök nyomásának mérésére robbanásveszély nélkül, kristályosodás nélkül, megszilárdulás nélkül, és nincs korrozív hatás a réz- és rézötvözetekre.

A nyomásérték helyi jelölése mellett a műszer folyamatosan kijuthat ( 0 ~ 10 ) majom vagy ( 4 ~ 20 ) majom A DC jel, amelyet távoli távolságban lehet továbbítani a vezérlőhelyiségbe, és intelligens digitális kijelző eszközökkel használható, hogy automatikus rendszert hozzon létre a kijelző, a rögzítés, a beállítás és a vezérléshez.

A műszer egyik fő transzformáción ment keresztül, az eredeti differenciál-transzformátort eltávolították, és egy diffúziós szilícium feszültség-érzékelő elemre cserélték, így a helyi kijelző és a jel kimeneti része két független rendszerré vált, és a kimeneti jel pontosságát és megbízhatóságát jelentősen javultak, és a pontosság elérhetők elérhetők. 1.0 vagy akár 0.5 szint.
◆ Ha szükség van egy ütésálló típusú nyomásmérővel, akkor azt glicerin vagy szilikonolajjal tölthető meg.

Kap egy árajánlatot

◆ Műszaki paraméterek:

Modell		YTT100	YTT150	Ytt100a	YTT150A
Névleges átmérőjű		Φ 100	Φ 150	Φ 100	Φ 150
Szerkesztési típus	Ⅰ	*	*	*	*
	Ⅱ	*	*	*	*
	Ⅳ	*	*	*	*
	Ⅵ	*	*	*	*
Elektromos paraméterek		★ Power kínálat: 24 V -os DC ★ Kimeneti jel: ( 4 ~ 20 ) MA DC ★ Terhelési ellenállás: 250 Ω		★ Power kínálat: 220 V AC ★ Kimeneti jel: ( 0 ~ 10 ) MA DC ★ Terhelési ellenállás: ≤ 1,5K Ω
Vezeték
Pontossági osztály		1.6
Jel kimeneti pontosság		1.0 ； 0.5
Mérési tartomány （ MPA ）		Igaz tér: -0.1 ~ 0 Nyomás vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0,3 -0,1 ~ 0.5 -0.1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Nyomás: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Környezeti felhasználási feltételek		Hőmérséklet: -10 ° C ~ 55 ° C; Relatív páratartalom: ≤ 85 %
Rezgési ellenállás besorolás		V · H · 3
Behatolás védelme		IP54
Érvényesítse a szabványt		JB/T 10203
Inkáló szálak		M20 × 1.5
MEGJEGYZÉS: A közös szál csőhálá vagy kúpos szálakká alakítható a felhasználói igények szerint (lásd a Kiválasztási útmutatót).

◆ Méretek:

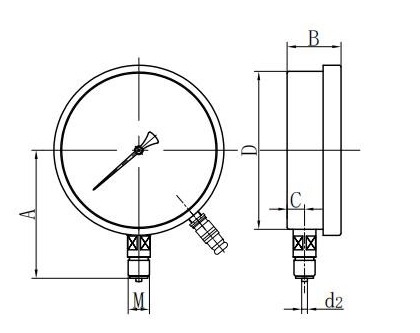

Radiális közvetlen (I.)

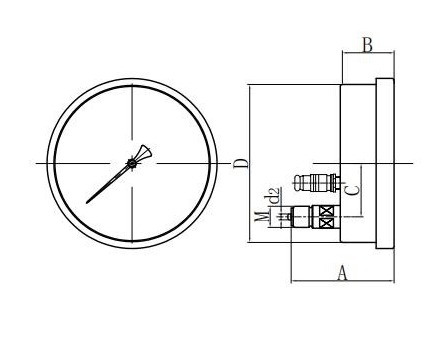

Tengelyirányú Excentrikus közvetlen (ii.)

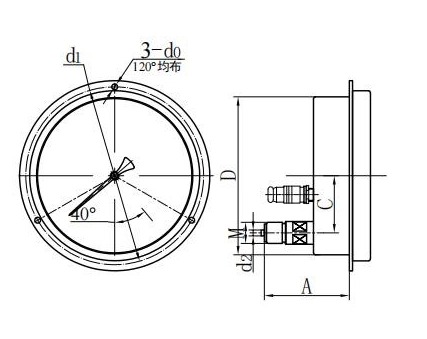

Axiális excentrikus öblítési tartó (iv.)

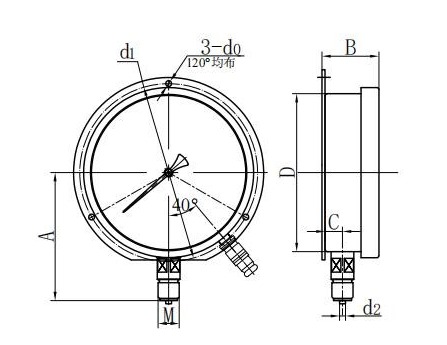

Radiális domború tartó (vi.)

Modell	Méretek ( mm )
Modell	A	B	C	D	d0	D1	d2	M
Ytt100- Ⅰ Ytt100a- Ⅰ	89	45	17	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅱ Ytt100a- Ⅱ	83	45	34	Φ 98	/	/	Φ 6	M20 × 1.5
Ytt100- Ⅳ Ytt100a- Ⅳ	68	45	34	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
Ytt100- Ⅵ Ytt100a- Ⅵ	89	45	17	Φ 98	Φ 6	Φ 118	Φ 6	M20 × 1.5
YTT150- Ⅰ Ytt150a- Ⅰ	116	48	19	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅱ Ytt150a- Ⅱ	90	49	55	Φ 148	/	/	Φ 6	M20 × 1.5
YTT150- Ⅳ Ytt150a- Ⅳ	69	49	55	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
YTT150- Ⅵ Ytt150a- Ⅵ	116	48	20	Φ 148	Φ 6	Φ 165	Φ 6	M20 × 1.5
