◆ Modell ： YE60 YE100 YE150
◆ Használat: A membrándoboz nyomásmérőjét mikronyomásmérőnek is nevezik. Ez alkalmas a gázok vagy gőzök alacsony mikronyomásának mérésére robbanásveszély, nem kristályosodás, nem kondenzáció és nem korrozív hatás a réz és a rézötvözetre. $ $ $
◆ Műszaki paraméterek ：
| Modellszám | Ye60 | Ye100 | Ye150 | |
| Névleges átmérőjű | Φ 60 | Φ 100 | Φ 150 | |
| Szerkesztési típus | Ⅰ | * | * | * |
| Ⅱ | / | * | * | |
| Ⅲ | * | / | / | |
| Ⅳ | / | * | * | |
| Ⅴ | * | / | / | |
| Csatlakozószál | M14 × 1.5 | M20 × 1.5 | ||
| Pontossági osztály | 1.6 ； 2.5 | |||
| Mérési tartomány （ KPA ） | -40 ～ 0 -25 ～ 0 -16 ～ 0 -10 ～ 0 -6 ～ 0 -4 ～ 0 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 -2 ～ 2 -3 ～ 3 -5 ～ 5 -8 ～ 8 -12 ～ 12-20 ～ 20 | |||
| Környezeti felhasználási feltételek | Hőmérséklet ： -25 ℃～ 55 ℃； Relatív páratartalom ： ≤ 80 ％ | |||
| Rezgési besorolás | V · H · 2 | |||
| Membrán doboz anyag | QSN4-0.3 | |||
| Védelmi osztály | IP54 | |||
| Végrehajtási szabványok | JB/T 9274 | |||
| Megjegyzés: 1. A közös szálak a felhasználói igények szerint testreszabhatók. | ||||
◆ Külső dimenziók:

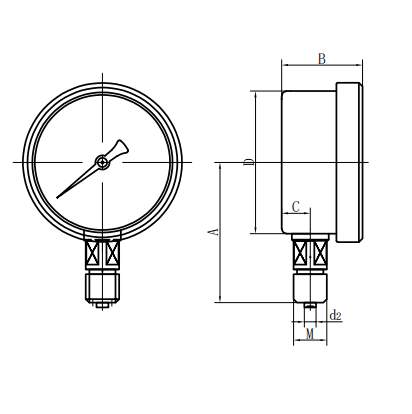

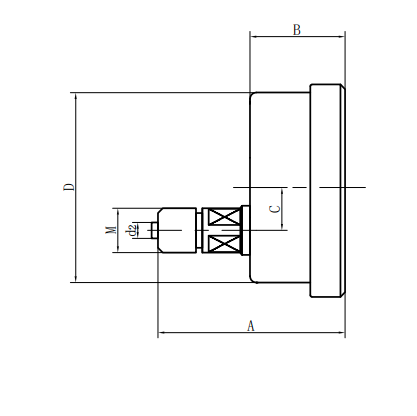

| Radiális közvetlen típus (ⅰ) | Axiális excentrikus közvetlen típus (ⅱ) |

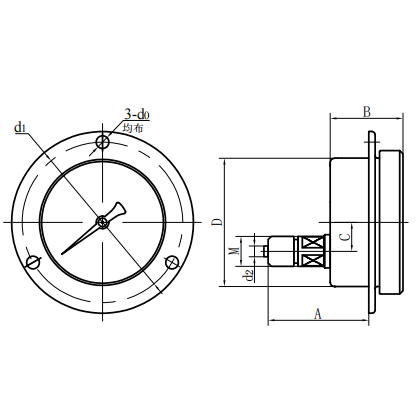

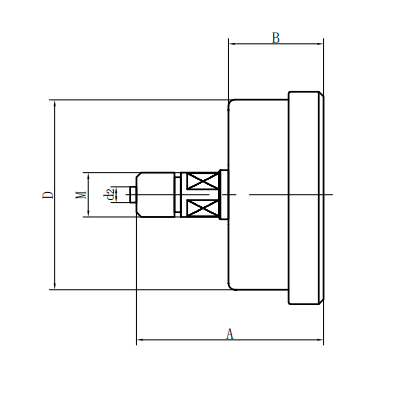

| Axiális koncentrikus közvetlen típus (III) | Axiális excentrikus betét típus (IV) |

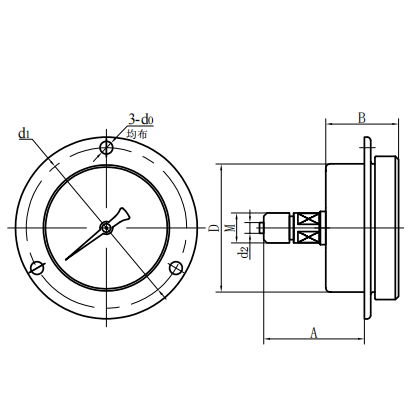

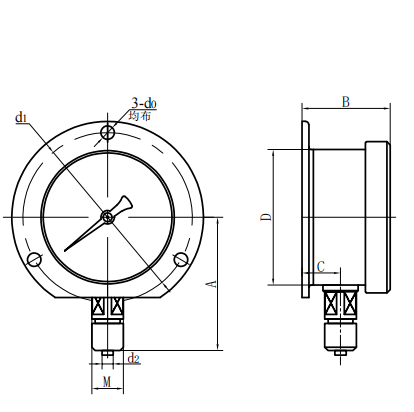

| Axiális koncentrikus beillesztési típus (V) | Radiális domború típus (VI) |
| Modellszám | Általános dimenziók （ mm ） | ||||||
| A | B | C | D | E | d2 | M | |
| Ye60 －Ⅰ | 58 | 35 | 11 | φ 60 | 5 | φ 4 | M10 × 1 |
| Ye60 －Ⅲ | 58 | 35 | / | φ 60 | 5 | φ 4 | M10 × 1 |
| | | | | | | | |
| Ye100 －Ⅰ | 93 | 50 | 16.5 | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| Ye100 －Ⅲ | 85 | 50 | / | Φ 100 | 16.5 | φ 6 | M20 × 1.5 |
| | | | | | | | |
| Ye150 －Ⅰ | 118 | 53 | 18.5 | φ 150 | 19 | φ 6 | M20 × 1.5 |
| Ye150 －Ⅲ | 96 | 53 | / | φ 150 | 19 | φ 6 | M20 × 1.5 |
| | | | | | | | |
