1. Áttekintés
Ez a nyomástávadó nagy érzékenységgel, nagy pontossággal és erős túlterhelésgátló képességgel rendelkezik. Az importált érzékelők által gyártott érzékelő és erősítő áramkör nagymértékben integrált; A héj egy beépített rozsdamentes acélcső, és az áramkör nullapontját és erősítését nem kell beállítani; Erős interferencia-ellenes képesség, sav- és lúgállóság, hosszú távú stabilitás és megbízhatóság.
2. Hogyan működik
A kompakt nyomástávadó import nyomáschipeket használ, az érzékeny alkatrészeket pedig diffúziós vagy ionimplantációs eljárással Wheatstone hidakba kötik, a nyomásérzékeny membránokat pedig mikromegmunkálási technológiával alakítják ki a hidak alatt. Amikor nyomást gyakorolnak a membránra, az ellenállás értéke megváltozik, és lineáris kimeneti jel keletkezik, amely arányos az alkalmazott nyomással. Egyenáramú tápegységet adunk a Wheatstone-hídhoz, és ez egyenáramú feszültségjelet ad. A másodlagos konverziós vonal után a kétvezetékes rendszer 4mA~20mA kimenete valósul meg.
3. Funkcionális jellemzők
◆ Jó stabilitás, teltség, nulla hosszú távú stabilitás 0,2%FS/ évben. A tartományban kompenzációs hőmérséklet 0 °C~ 70 °C, a hőmérséklet-eltolódás kisebb, mint 0,2%FS, és a hőmérséklet-eltolódás kisebb, mint 0,5%FS a teljes megengedett üzemi hőmérséklet tartományban.
◆ Fordított védelemmel és áramkorlátozó védelmi áramkörrel a távadó nem sérül meg, ha a telepítés során a pozitív és negatív pólus felcserélődik. , és a A távadó automatikusan korlátozza az áramerősséget 35 mA amikor kóros.
◆ Szilárd szerkezet, nincsenek mozgó alkatrészek, nagy megbízhatóság, hosszú élettartam.
◆ A gáz, víz, olaj és gőz nagy pontossággal mérhető, és ezt nem befolyásolja a mért közeg tömege.
◆ Könnyű telepítés, egyszerű szerkezet, gazdaságos és tartós.
4. Fő műszaki paraméterek
| Mérési tartomány | （ 0 ～ 10 ） kPa ～ ( 0-40 ） MPa |
| Maximális túlterhelés | 2 a standard tartomány szerese |
| A nyomás formái | Mérőnyomás, enyhe nyomáskülönbség |
| Pontossági osztály | 0,5%F · S |
| Tápfeszültség | 24V DC |
| Terhelési ellenállás | ≤ 250 Ω |
| Mérőközeg | Gőznyomás vagy gázok, folyadékok |
| Hosszú távú stabilitás | ± 0,2% F · S/ évben |
| Környezeti relatív páratartalom | ≤ 95% |
| Kompenzálja a hőmérsékletet | 0 ℃～ 70 ℃ |
| Üzemi hőmérséklet | -10 ℃～ 70 ℃ |
5. Szerkezeti jellemzői
| bekerítés | Monolit rozsdamentes acél |
| Fő szerkezeti anyag | SUS304 、 SUS316 |
| Nyomás csatlakozás | M20 × 1.5 |
6 . Méretek
7. Óvintézkedések
◆ Minden szállított termékhez használati útmutatók és tanúsítványok tartoznak, beleértve a termékszámokat, műszaki paramétereket, gyári dátumokat stb., kérjük, alaposan ellenőrizze, hogy elkerülje a hibákat.
◆ Ne nyomja meg közvetlenül a távadó membránját kemény tárggyal, hogy elkerülje a távadó károsodását.
◆ A telepítés során a termék csatlakozási módjának és menettípusának megfelelően ellenőrizze, hogy a terepi interfész összhangban van-e a termék interfészével, és csatlakoztatáskor lassan húzza meg, és a nyomatékot nem lehet közvetlenül hozzáadni a távadó házához, hanem csak a hatszögletű nyomásinterfészhez.
◆ Az áramforráshoz való csatlakoztatásnál szigorúan a cégünk huzalozási előírásainak megfelelően kell bekötni.
◆ A távadó túlterhelési nyomása nem haladhatja meg 200 a mérési tartomány %-a.
◆ Ha bármilyen rendellenességet észlel a használat során, kapcsolja ki az áramellátást, állítsa le a használatot, és végezze el az ellenőrzést, vagy forduljon közvetlenül cégünk műszaki osztályához.
◆ A szállítás és tárolás során az eredeti csomagolást vissza kell állítani, és hűvös, száraz és szellőző raktárban kell tárolni.

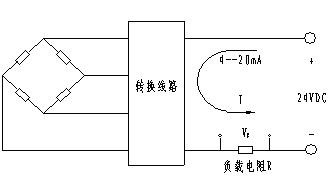

8. Elektromos csatlakozás és nyomás interfész
◆ Nyomás interfész menet: M20 × 1.5
