Távoli nyomásmérő: Az alkalmazás forgatókönyveinek és a tudományos kiválasztási útmutató átfogó elemzése

I. A távoli nyomásmérők alkalmazási körét

Ipari automatizálás: Az olyan ipari termelési folyamatokban, mint a vegyipar, a kőolaj és az energia, akkor a csővezetékek és konténerek közötti nyomás ellenőrzésére és ellenőrzésére használják az automatizált termelés elérése és a műveletek optimalizálása érdekében.
· Vízkezelő rendszer: A vízellátási és vízelvezető rendszerben és a szennyvíztisztító üzemekben a szivattyúkamenetnél, a víztorony vízszintjének stb. Nyomtatását ellenőrizheti, hogy biztosítsa a rendszer normál működését, és elérje az automatikus vízpótlásokat és a vízellátást.
· A HVAC (fűtés, szellőzés és légkondicionálás): A hűtött víz és a hűtővíz nyomásának nyomon követésére szolgál a légkondicionáló rendszerben, valamint a kazán gőzének stb. Nyomtatására, biztosítva a rendszer biztonságos és stabil működését, és elérni az energiatakarékos irányítást.
· Hidraulikus és pneumatikus rendszerek: Különböző hidraulikus állomásokban és pneumatikus berendezésekben a nyomásjelek pontos mérése és távoli átvitele megkönnyíti a rendszer nyomásának beállítását és a hibák diagnosztizálását.


Ii. A távoli nyomásmérők kiválasztása
1, tartomány és pontosság
· Tartomány: Válassza ki a tényleges maximális nyomást 1,5-2 -szeres (például ha a maximális nyomás 10 MPa, válassza ki a 15-20 MPa tartományt).
· Pontosság: Általános ipari alkalmazásokhoz 1,0 fokozatot használunk. A magasabb pontosságú követelményekkel rendelkező alkalmazásokhoz 0,5 fokozatot kell kiválasztani (például a gyógyszer- és precíziós feldolgozóiparban).
2, jel kimeneti típusa
· Analóg jel: 4-20 mA (magas interferencia-képesség, hosszú távú átvitelhez alkalmas), 0-10 V (rövid távolságokra).
· Digitális jelek: RS485 (MODBUS protokoll), HART protokoll (kompatibilis mind az analóg jelekkel, mind a digitális kommunikációval).
3, közepes kompatibilitás
· Közös közeg: (víz, levegő) 304/316 rozsdamentes acél membrán.
· Korróziós közegek (sav, lúg) - Hastelloy ötvözet, tantalum vagy kerámia membrán.
· Vastag vagy kristályosítható táptalaj: lapos membránszerkezet vagy elkülönítő membrán telepítve.
4 ， ambient alkalmazkodóképesség
· Hőmérsékleti tartomány: normál -20 ℃ -80 ℃. A magas hőmérsékletű környezetekhez válassza a magas hőmérsékletű ellenálló típust (például -40–150 ℃).
· Védelmi szint: IP65 (por és vízálló), IP67 (rövid távú merítés).
· Robbanásbiztos követelmények: A gyúlékony és robbanóanyagokkal rendelkező környezeteknek meg kell felelniük olyan szabványoknak, mint például az ex IIC T6.
5., Telepítési módszer:
· Fonalas kapcsolat: M20*1.5, G1/2 (univerzális típus).
· Karima telepítése: DN25/DN50 (nagy csövekhez vagy nagynyomású forgatókönyvekhez).

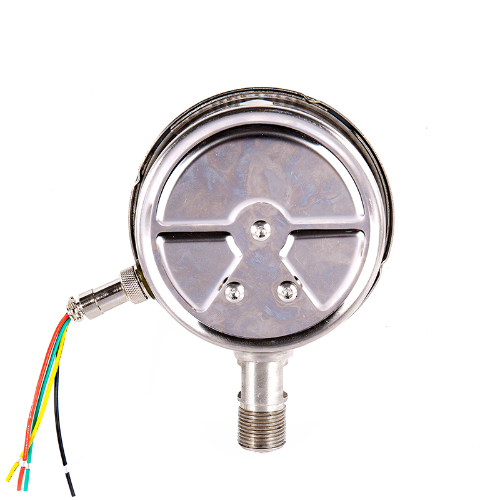

Ellenállás távoli sebességváltó (vibráció elleni) nyomásmérő

Műszaki előírás

Az ilyen típusú műszer alkalmas annak a folyadékok, gázok vagy gőzök nyomásának mérésére, amelyeknek nincs robbanásveszélye, nem kristályosodnak, nem szilárdítják, és nem okoznak korróziót a réz- és rézötvözetekhez. Amellett, hogy a nyomásterületet lokálisan jelöli, a műszer a mért értéket ellenállási jelzé konvertálja egy belső csúszó ellenállás -adó révén, és továbbítja azt egy másodlagos műszerhez, amely a mérési ponttól távol található, lehetővé téve a központosított észlelés és a távirányítót. A tok belső üregét csillapító olajjal töltik meg, így képesek ellenállni a rezgésnek a közeg munkakörnyezetében és nyomásimulációjában.
