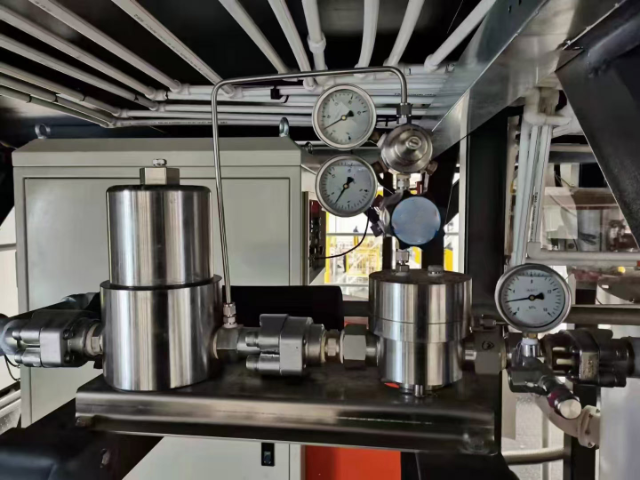

Nyomásmérő: Átfogó értelmezés az építési részletektől a működési mechanizmusig

1. A nyomásmérő fő szerkezete

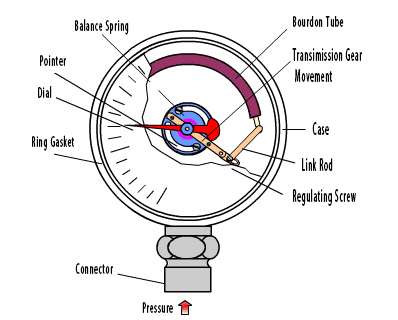

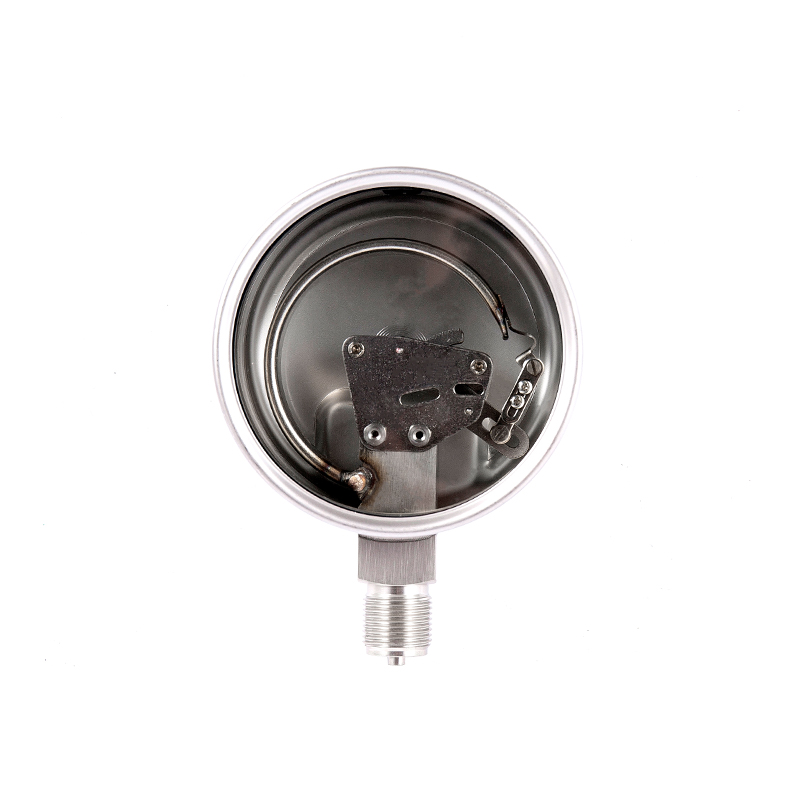

01 Elasztikus érzékeny elem
· Bourdon cső: A leggyakoribb rugalmas elem, C-alakú, spirális vagy spirális formájú, rézötvözetből vagy rozsdamentes acélból készül. Amikor a belső tér nyomás alatt van, a Bourdon cső kifelé fog kinyúlni, ami a mutató forogását okozta.
· Membrán: Méréshez használják az alacsony nyomást és a korróziós meduimot, fémből vagy gumiból készültek, amelyek a nyomás befolyásolása után deformálódnak.
· Fújók: Nagyon kicsi nyomás mérésére alkalmas, nagy deformációval és nagy érzékenységgel.

02 Transimission Gear
· Linkrúd: Csatlakoztassa a rugalmas elemeket és a fogaskerék -mechanizmust a deformáció elmozdulásának továbbításához.
· Ventilátor alakú fogaskerék: A lineáris mozgást forgómozgássá alakítja, és erősíti a mutató eltérési szögét.
· Kis sebességfokozat: Hálózik az ágazati felszereléssel, és meghajtja a mutatótengelyt forgatni.

03 Az eszköz jelzése
· Pointer: Megjeleníti az aktuális nyomásértéket, és általában a tárcsával együtt használják.
· DIAL: A nyomás egységeket (MPA, Bar, PSI stb.), És a különböző mérési tartományok megfelelnek a különböző skála tartományoknak.

04 Héj és csatlakozó alkatrészek
· Eset: Védi a belső mechanizmust. Az anyag vagy műanyag, rozsdamentes acél vagy alumíniumötvözet. Némi sokk-ellenálló nyomásmérő A rezgés csökkentése érdekében az olaj (például szilikonolaj vagy glicerin) belsejében vannak feltöltve.
· Kapcsolat: A tesztelt rendszer csatlakoztatására szolgál. A közös szál -szabványok közé tartozik a G1/2, NPT, BSP stb.

2. A nyomásmérő működési elve

01 A nyomás terjedése
· A mért táptalaj (gáz vagy folyadék) belép a nyomásmérőbe az interfészen keresztül, és az elasztikus elemre hat (például Bourdon cső, membrán vagy fújó).

02 Elasztikus elem deformációja
· Bourdon cső típusa: A nyomás növekedésével a Bourdon-cső fokozatosan kiegyenesedik (C-alakú cső esetén), vagy a belső nyomás miatt (spirális cső esetén) kibővül, az elmozdulás eredményeként.
· A membrán típusa: A nyomás a membrán középpontjában hajlító deformáción megy keresztül, és az elmozdulás a nyomástól függ.
· Bollows Type: Tengelyirányú tágulás és összehúzódás, alkalmas a nagyon kis nyomás mérésére.

03 Mechanikus átviteli amplifikáció
Az elasztikus elem enyhe deformációját az összekötő mechanizmuson keresztül továbbítják az ágazati felszerelésre, amely ezután a kis fogaskeréket forgatja, és a mutató elhajlik. A fogaskerék -átviteli mechanizmus rendszerének funkciója az elmozdulás erősítése, lehetővé téve a mutató számára, hogy egyértelműen jelezze a nyomásértéket.

04 mutatójelzés
A mutató a tárcsán mozog, és a megfelelő nyomásértékre mutat. Például:
· Ha a nyomás 0, a mutatónak a "0" jelre kell mutatnia (ha nem pontos, nulla beállításra van szükség).
· Amikor az izomépítés nyomása növekszik, a mutató az óramutató járásával megegyezően forog, jelezve az aktuális nyomásértéket.

05 Visszatérés-nulla mechanizmus
A nyomás felszabadulásakor az elasztikus elem visszatér az eredeti állapotába, és a mutató visszatér a nulla helyzetbe a Hairspring (vagy a rugó) hatása alatt.

3. A speciális típusú nyomásmérők általános típusainak munkája
01 ütésálló nyomásmérő
· Belső olajtöltés (szilikonolaj vagy glicerin), hogy csökkentse a mutatóra gyakorolt hatást rezgés közben
· Alkalmas rezgési környezethez, például hidraulikus gépekhez és kompresszorokhoz

02 differenciálnyomásmérő
· Kettős Bourdon cső vagy kettős membránszerkezet felhasználásával méri a két nyomásforrás közötti különbséget.
· A szűrőfigyeléshez, az áramlási mérőkhez és más kapcsolódó alkalmazásokhoz használják.

03 digitális nyomásmérő
· Használjon nyomásérzékelőket (például piezorsistive vagy kapacitív) a nyomásjelek elektromos jelekké alakításához, amelyeket azután digitálisan feldolgoznak és megjelenítenek.
· 4-20 mA vagy RS485 jeleket adhat ki, ami alkalmas automatizált vezérléshez.

4.Azmarizál

· Mechanikai nyomásmérő: A rugalmas elem deformációja és a fogaskerék forgása kombinálása alapján egyszerű szerkezetű és könnyen karbantartható.
· Elektronikus nyomásmérő: érzékelő digitális kijelző, nagy pontosság, távoli adatátvitelre képes
· Kiválasztási kritériumok: Válassza ki a megfelelő típust a közepes, nyomástartomány és a környezet (rezgés, korrózió) alapján.
