Mi az a távoli nyomásmérő?

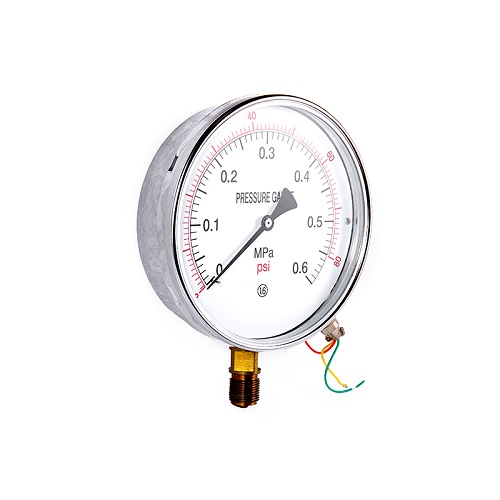

Távirányító nyomásmérő
Az ipari termelés és a különféle mérnöki területeken a nyomásmérés döntő feladat. Távoli sebességváltó nyomásmérők , mivel olyan eszközök, amelyek a nyomásértékeket elektromos jelekké alakítják, és távolról továbbítják, pótolhatatlan szerepet játszanak. Nem csak a nyomásértékeket valós időben jeleníthetik meg, hanem az adatokat továbbíthatják a távirányító központba, megkönnyítve az operátorokat, hogy bármikor megfigyeljék és beállítsák.
Ma merítsünk be a Fartray nyomásmérők modelljébe, szerkezetébe és anyagába.

1. A modellszámok jelentésének bemutatása
A távoli nyomásmérő modellszáma általában sok információt tartalmaz. A különféle gyártók modelljeinek elnevezési szabályai kissé eltérhetnek, de általában bizonyos mintákat követnek. Példaként véve a közös YTZ-150-et:
Az "Y" egy nyomásmérő, amely a nyomásmérő termékek univerzális szimbóluma, jelezve, hogy a nyomásmérési eszközök kategóriájához tartozik.
A "TZ" általában jelzi a távoli átviteli módszert, például az ellenállás távoli sebességváltóját. Itt azt jelzi, hogy ez a nyomásmérő az ellenállásváltozások révén eléri a nyomásjelek távoli átvitelét.
A "150" azt jelzi, hogy a nyomásmérő tárcsa nominális átmérője 150 mm. A nagyobb tárcsázási átmérő tisztábbá teszi a leolvasásokat és alkalmas olyan helyzetekre, amikor a nyomásértéket távolról kell megfigyelni.
Ezenkívül néhány modellt más betűk követnek. Például a "Z" jelölheti a sokk-ellenálló típusú típusot, jelezve, hogy ennek a távoli nyomásmérőnek van bizonyos képessége, hogy ellenálljon a mechanikai rezgésnek, és rezgési környezethez alkalmas; A "B" rozsdamentes acél anyagot képviselhet, ami azt jelenti, hogy a nyomásmérő a rozsdamentes acélt választja, mint a korrózióállóságát és alkalmas a korrozív közegek nyomásának mérésére.

2. A belső szerkezet átfogó elemzése
A távoli nyomásmérő elsősorban a mérési részből, az ellenállás elemekből, az átviteli mechanizmusból, a házból és a csatlakozási interfészből áll, stb.
Mérési szakasz: Az alapkomponens a Bourdon cső, amely egy üreges fémcső egy meghatározott formába hajlított (általában C formájában). Amikor a mért közeg nyomása belép a Bourdon csőbe, a cső végei az erő miatt rugalmas deformáción mennek keresztül. Minél nagyobb a nyomás, annál nyilvánvalóbb a deformáció. Ez a deformáció képezi a nyomásmérés alapját, és a későbbi jelkonverzió és a kijelző ezen alapul.
Ellenőrző elem: Általában csúszó potenciométert használnak. A kefe a rugócső átviteli mechanizmusához van csatlakoztatva. Amikor a rugócső a nyomásváltozások miatt deformálódik, akkor a kefét a potenciométerre csúsztatja, ezáltal megváltoztatva a potenciométer ellenállási értékét. Ez az ellenállás értékének ez a változása arányos a mért nyomással, elérve a nyomásjelről az ellenállás jelre történő átalakulást.
Átviteli mechanizmus: Összekötő rudakból, fogaskerekekből stb. Alkalmazott, "hídként" és "erősítőként". Egyrészt továbbítja a rugócső enyhe deformációját a kefére, ami a potenciométerre csúszik; Másrészt felerősíti a rugócső enyhe elmozdulását, és a mutatót a tárcsán forogni hajtja, hogy a nyomásértéket lokálisan jelölje.
Héja: Fő funkciója a belső alkatrészek védelme, a por, a nedvesség, a mechanikus ütközések stb. Megakadályozása, hogy a belső precíziós alkatrészek károsodást okozhassanak. A közönséges héjú anyagok közé tartozik a szénacél és a rozsdamentes acél. A szénacél héja alacsonyabb költségekkel rendelkezik, és alkalmasak az általános munkakörnyezetre; A rozsdamentes acél héjak jobb rozsda -megelőzési és korrózióálló tulajdonságokkal rendelkeznek, és olyan kemény környezethez alkalmasak, mint például a nedves állapotú vagy korrozív gázok vagy folyadékok.
Csatlakozási interfész: Ezt használják a vizsgált berendezés csatlakoztatásához a csővezetékhez. A közös csatlakozási módszer a menetes kapcsolat. Például az M20*1.5 menetes specifikációját meglehetősen gyakran használják. Ez a csatlakozási módszer kényelmes a telepítéshez, és jó tömítési teljesítménygel rendelkezik, biztosítva, hogy a tesztelt közeg ne szivárogjon.

3.Materiális kiválasztás
A távoli nyomásmérő minden alkatrészéhez az anyagok kiválasztása közvetlenül befolyásolja annak teljesítményét, alkalmazandó tartományát és élettartamát:
Borden cső anyag:
Rézötvözet: mint például a foszfor bronz stb., Jó rugalmassággal és korrózióállósággal rendelkeznek, és viszonylag alacsony árakkal rendelkeznek. Ezek alkalmasak azoknak a folyadékok, gázok vagy gőzök nyomásának mérésére, amelyek nem szenvednek robbanásveszélyt, nem kristályosodnak, nem szilárdítják meg, és nem okoznak korróziót a réz- és rézötvözetekhez. Például a közös közegek, például a víz és a levegő nyomásának mérésére használják őket.
Rozsdamentes acél: Az olyan anyagok, mint a 304/316/116L rozsdamentes acél, rendkívül erős korrózióállósággal rendelkeznek. Ezek alkalmasak a gyenge lúgos jellegű folyadékok, gázok vagy gőzök nyomásának mérésére, de nincs robbanáskockázat, nem kristályosodnak, és nem szilárdítják. Ezeket széles körben használják olyan iparágakban, mint a vegyipar, a kőolaj és a gyógyszerek. Ezekben az iparágakban a mért médiumok gyakran bizonyos korrozív tulajdonságokkal rendelkeznek.
Héjas anyag:
Szén acél: Ez költséghatékony, könnyen feldolgozható, és megfelel a nyomásmérők védelmi követelményeinek az általános környezetben. Bizonyos esetekben, amikor a korrózióállóságot nem igénylik nagyra, és a környezet viszonylag száraz, korrozív anyagok nélkül, például a szokásos mechanikus feldolgozási műhelyekben, a szénacél burkolatú távoli sebességváltó nyomása mérőeszközöket lehet kiválasztani.

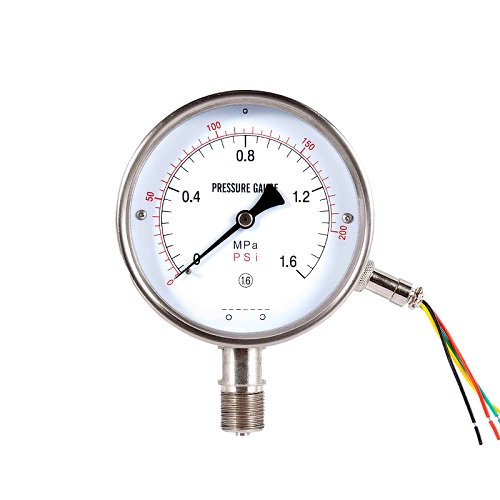

Rozsdamentes acél: Kiválóan fordulógátló és korrózióálló tulajdonságokkal rendelkezik. Még nedves vagy korrozív gázokkal vagy folyadékokkal rendelkező környezetben is hosszú ideig stabilan működhet. Az olyan iparágakban, mint a vegyipar, a tengeri mérnöki munka és az élelmiszer -feldolgozás, ahol a munkakörülmények kemények, a rozsdamentes acélból burkolt távoli sebességváltó -mérőeszközök jobb választás.
Csatlakozó anyag:
Rézcsatlakozó: Általában a rézötvözet -rugócsövekkel együtt használják, ez alkalmas nyomásmérési rendszerekre korrozív közegek nélkül. Jó kompatibilitással rendelkezik a rézötvözet tavaszi csövekkel, és biztosítja a kiváló kapcsolatot és a tömítést.
Rozsdamentes acél ízület: A rozsdamentes acél rugócsővel kombinálva alkalmas korrozív közegekkel foglalkozó helyzetekhez. Korróziós ellenállása kompatibilis a rozsdamentes acél rugócsővel, amely hatékonyan megakadályozza a szivárgást és a média korróziója miatti egyéb problémákat, ezáltal javítva a teljes rendszer megbízhatóságát és szolgáltatási élettartamát.
Összegzés:
A távoli nyomásmérő modellje, szerkezete és anyaga összefügg és kölcsönösen befolyásos. A távoli nyomásmérő kiválasztásakor ezeket a tényezőket átfogóan kell mérlegelni az alkalmazási forgatókönyv, a mért közeg jellemzői és a mérési pontossági követelmények alapján. A távoli nyomásmérő csak így működhet stabilan és megbízhatóan működése során, pontos nyomásadat -támogatást biztosítva az ipari termeléshez és a mérnöki építkezéshez. Reméljük, hogy ezen a bevezetésen keresztül mindenkinek mélyebb megértése és ismerete lehet a távoli nyomásmérőkről.
