YXC sorozatú mágneses, elektromos érintkezési nyomásmérők

◆ Modell: Yxc60 yx100 yxc-150

◆ Alkalmazás: Az ilyen típusú műszer alkalmas a folyadékok, gázok vagy gőzök nyomásának mérésére robbanásveszély nélkül, kristályosodás nélkül, megszilárdulás nélkül, és nincs korrozív hatás a réz- és rézötvözetekre. Ha megfelelő áramkörrel van felszerelve, riasztást vagy automatikus vezérlést küldhet a mérni és vezérelhető nyomásrendszernek.

YXC A sorozatú termékek mágneses segéd elektromos érintkezési eszközt fogadnak el, amelynek előnyei vannak a stabil és megbízható művelet és a nagy érintkezési teljesítmény előnyeivel.

◆ Ha szükség van egy ütésálló típusú nyomásmérővel, akkor azt glicerin vagy szilikonolajjal tölthető meg.

Kap egy árajánlatot

PREV：YXCH sorozatú nád elektromos érintkezési nyomásmérő NEXT：CYBN sorozatú földrengés-rezisztens (szeizmikus) rozsdamentes acél differenciálnyomásmérők

Paraméter
Vegye fel velünk a kapcsolatot

◆ Műszaki paraméterek:

Modell		Yxc60		YXC100		YXC150
Névleges átmérőjű		Φ 60		Φ 100		Φ 150
csendes kitalál beír stílus	Ⅰ	*		*		*
	Ⅱ	*		*		*
	Ⅲ	*		/		/
	Ⅳ	*		*		*
	Ⅴ	*		/		/
	Ⅵ	*		*		*
Inkáló szálak		M14 × 1.5		M20 × 1.5
Pontossági osztály		2.5		1.6
Mérési tartomány （ MPA ）		Igaz tér: -0.1 ~ 0 Nyomás vákuum: -0.1 ~ 0,06 -0,1 ~ 0,15 -0,1 ~ 0.3 -0.1 ～ 0,5 -0,1 ～ 0,9 -0,1 ～ 1,5 -0.1 ～ 2.4 Nyomás: 0 ~ 0,1 0 ~ 0,16 0 ~ 0,25 0 ~ 0,4 0 ~ 0.6 0 ～ 1 0 ～ 1.6 0 ～ 2,5 0 ～ 4 0 ～ 6 0 ～ 10 0 ～ 16 0 ～ 25 0 ～ 40 0 ～ 60 0 ～ 100 0 ～ 160 0 ～ 250
Környezeti felhasználási feltételek		Hőmérséklet: -40 ° C ~ 70 ° C; Relatív páratartalom: ≤ 85 %
Elektromos paraméterek		★ Maximális működési feszültség: 380 V AC ; 220 V DC ★ Maximális érintkezési teljesítmény: 30VA ★ Vezérlési mód: A felső és az alsó határértékek, a felső határértékek (kettős felső határ), az alsó alsó határértékek (kettős alsó határérték) és más lassú mágneses kiegészítő érintkező kapcsolók a teljes tartományban beállíthatók
Vezeték		Csatlakozó doboz	1		2		3	4
		Színkód vezetéke	piros		zöld		sárga	fekete
		Kimeneti terminálok	felső határ		alsó határ		nyilvános	földelés
Rezgési ellenállás besorolás		V · H · 3
Bourdon csőanyag		QSN4-0.3
Behatolás védelme		IP54
Érvényesítse a szabványt		JB/T 9273
Jegyzet: 1 - A közös szál a felhasználói igények szerint testreszabható.

◆ Névleges terhelési referenciaérték:

feszültség (V)	Ellenállási terhelési áram érték ( A )		Az induktív terhelési áram értéke （ A ）
feszültség (V)	AC	DC	Az induktív terhelési áram értéke （ A ）
380	0.08	/	0.045
220	0.135	0.13	0.065
110	0.27	0.25	0.18
50	0.5	0.4	0.2
≤ 40	≤ 1	/	/

◆ Méretek:

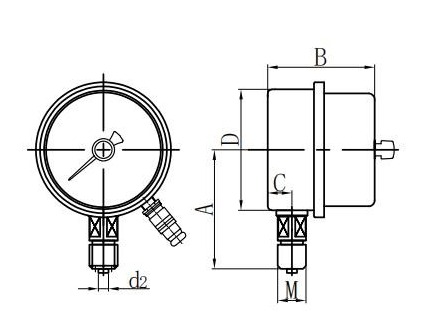

Radiális közvetlen (I.)

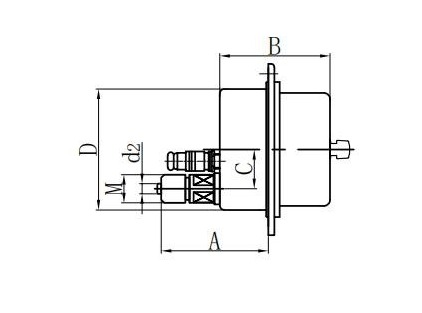

Tengelyirányú Excentrikus közvetlen (ii.)

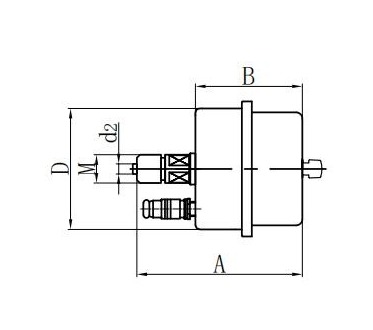

Axiális koncentrikus közvetlen (iii.)

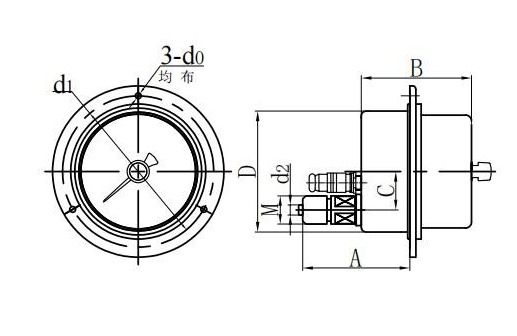

Axiális excentrikus öblítés (iv.)

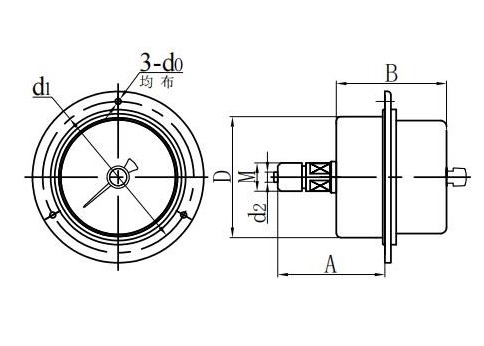

Axiális koncentrikus öblítő tartó (V.)

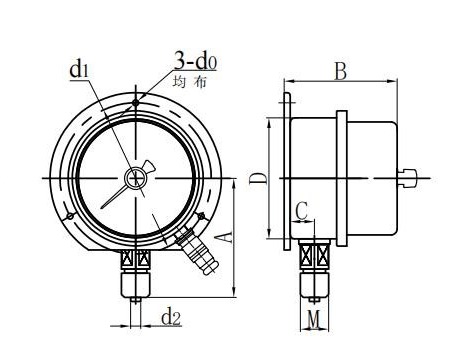

Radiális domború tartó (vi.)

Modell	Méretek ( mm )
Modell	A	B	C	D	d0	D1	d2	M
Yxc60 －Ⅰ	54	30	12	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅱ	63	34	18	Φ 60	/	/	Φ 5
Yxc60 －Ⅲ	58	30	/	Φ 60	/	/	Φ 5	M14 × 1.5
Yxc60 －Ⅳ	45	34	18	Φ 60	Φ 5	Φ 75	Φ 5
Yxc60 －Ⅴ	45	34	/	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
Yxc60 －Ⅵ	54	30	12	Φ 60	Φ 5	Φ 75	Φ 5	M14 × 1.5
YXC100 －Ⅰ	89	72	17	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅱ	112	72	30	Φ 100	/	/	Φ 6	M20 × 1.5
YXC100 －Ⅳ	78	72	30	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC100 －Ⅵ	89	72	17	Φ 100	Φ 6	Φ 118	Φ 6	M20 × 1.5
YXC150 －Ⅰ	113	79	18	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅱ	118	79	45 (30)	Φ 150	/	/	Φ 6	M20 × 1.5
YXC150 －Ⅳ	115	79	45 (30)	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
YXC150 －Ⅵ	113	79	18	Φ 150	Φ 6	Φ 165	Φ 6	M20 × 1.5
