Ismeri az ipari berendezések ütésálló nyomásmérő modelljét, szerkezetét és anyagát?

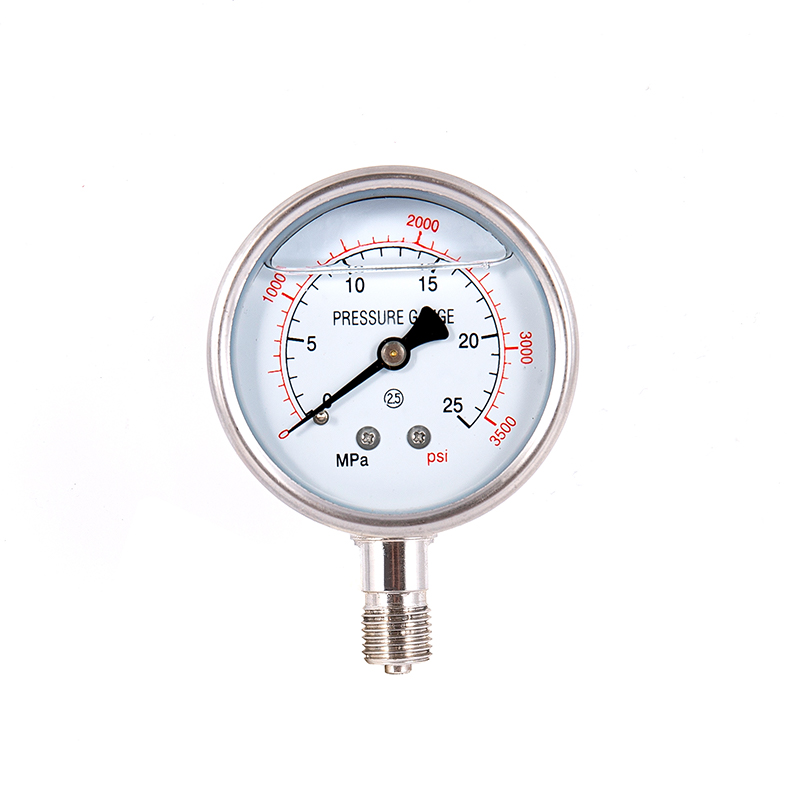

Ütésálló nyomásmérő

Az ipari termelés összetett környezetében a nyomásmérés stabilitása közvetlenül befolyásolja a berendezések biztonságát és a termelés hatékonyságát. Közönséges nyomásmérők hajlamosak a mutató megrázására, pontatlan leolvasásra, sőt a mechanizmus károsodására is rezgéses vagy impulzusos környezetben. Ezzel szemben az ütésálló nyomásmérők egyedi kialakításukkal rezgéskörülmények között „kötelező” berendezéssé váltak. Ez a cikk egy mélyreható elemzést végez három dimenzióból: modell, szerkezet és anyag, hogy segítsen a pontos kiválasztásban és alkalmazásban.

Modell

Az ütésálló nyomásmérő modellje általában olyan alapvető információkat tartalmaz, mint a mérési tartomány, szerkezeti forma és beépítési mód. Példaként a mainstream YN sorozatot véve:
·YN-60: Az Y a nyomásmérőt, az N az ütésállóságot, a 60 pedig a számlap átmérőjét (mm-ben) jelenti. Utótag nélkül radiálisan él nélküli beépítésnek tekintjük, alkalmas kis és közepes méretű berendezésekhez (pl. légkompresszorok, hidraulikus szivattyúk)
·YN-100ZQ: A "ZQ" axiális élre szerelt beépítést jelöl, amely alkalmas a kapcsolószekrény panelbe történő beágyazására, hogy megakadályozza a rezgésátvitelt. Általában erős vibrációjú forgatókönyvekben használják, például hajók motorterében és bányászati ​​gépeiben.
Kiválasztás elve: A rezgés intenzitása (például, ha a berendezés rezgése meghaladja a 3,5 m/s-ot, akkor ütésálló típust kell választani), a közepes jellemzők (például a korrozív környezet rozsdamentes acél anyagot igényel) és a beépítési hely alapján átfogó kiválasztás történik.

Szerkezeti tervezés

Az ütésálló nyomásmérő stabilitása három magkialakításból fakad:
Kettős csillapítási rendszer
· Fizikai pufferelés: Az óra háza nagy viszkozitású szilikonolajjal vagy glicerinnel van töltve (az ISO VG 1000 szabványnak megfelelően), amely a mechanikai vibrációs energia több mint 80%-át elnyeli, így 80%-kal csökkenti a mutató mozgásának amplitúdóját.
· Tömítés kialakítása: Az élre szerelt axiális típusnál (például YN-100ZQ) kétrétegű üveget használnak a csillapítófolyadék és a pozicionáló csapok elkülönítésére, megakadályozva, hogy az olajszivárgás befolyásolja a pontosságot.

Dinamikus válasz optimalizálás: A pulzáló nyomást igénylő alkalmazásoknál, mint például kompresszorok és szivattyúk, az ütésálló nyomásmérő ezt úgy éri el, hogy meghosszabbítja a mutató mozgási pályáját (például spirálrugós cső használatával), a pillanatnyi nyomásingadozásokat fokozatos változásokká alakítja, így biztosítva a hosszú távú stabilitást ±1,6%-os pontossággal.

Válasszon anyag szerint
Az anyag közvetlenül meghatározza a nyomásmérő korrózióállóságát, hőmérsékletállóságát és élettartamát.
Ház és csatlakozó:
· Rozsdamentes acél: Ellenáll a savas és lúgos korróziónak, alkalmas a vegyiparban és a gyógyszeriparban. Stabilan tud működni olyan nagy igényű forgatókönyvekben, mint például az atomenergia és az élelmiszer-feldolgozás.
· Rézötvözet: Alacsony költségű, könnyen feldolgozható, általában hidraulikus rendszerekben használatos erős korrozív hatások nélkül. Azonban kerülni kell, hogy ammóniával érintkezzen (mivel hajlamos a feszültségkorrózióra).

Rugócső és mozgás:
·Foszforbronz: Jó a rugalmassága és ellenáll a fáradásnak. Alkalmas magas hőmérsékletű (-10 ℃ és 60 ℃ közötti) környezetekben, például közönséges ipari berendezésekben.
· Rozsdamentes acél: Magas hőmérsékleten is ellenáll a deformációnak (-40 ℃ és 200 ℃ között), alkalmas gőzvezetékekhez és magas hőmérsékletű reakcióedényekhez.

Csillapító folyadék és tömítések:
· Szilikon olaj: Széles hőmérséklet-tűréssel rendelkezik - -40 ℃-on nem szilárdul meg és 200 ℃-on nem párolog el. Magas hőmérsékletű alkalmazásokhoz (például fröccsöntőgépek hidraulikus rendszeréhez) ez az előnyben részesített választás.
·Nitril gumi tömítések: Ellenáll az olajnak, de nem az oldószereknek. A fluor gumi tömítések ellenállnak az erős korrozív közegnek, de költségesebbek.

Alkalmazási forgatókönyvek és kiválasztási javaslatok
Forgatókönyvek, ahol a földrengésálló nyomásmérő kötelező
· Erős vibrációs környezet: Hajógéptér (5 m/s²-nél nagyobb rezgésgyorsulás), bányászati zúzógépek, egyes axiális beépítési modellek.
Pulzáló nyomóközeg: Dugattyús kompresszor kimenete (pulzálás 0,2 MPa-ig), fröccsöntő gép hidraulikus rendszere (ütési frekvencia 30-50 Hz). Lehetőleg puffercsavarokkal ellátott szerkezeteket válasszon.

A kiválasztáshoz szükséges legfontosabb paraméterek
· Tartomány: Az üzemi nyomás 1,5-szeresét fedi le (például 10 MPa üzemállapot esetén válassza a 0 - 16 MPa értéket). A rugós cső kifáradásának megelőzése érdekében kerülje a teljes tartományban történő hosszú távú működést.
·Csatlakozás: Válassza ki a megfelelő menetet a felszereltség alapján (például G1/2, M20*1.5). Korrozív közegekhez használjon 316 literes rozsdamentes acél csatlakozókat.

Karbantartás és telepítés: Meghosszabbított élettartam
·Telepítési specifikáció: Függőlegesen szerelje fel, és biztosítsa, hogy a csillapítófolyadék egyenletesen oszlik el. A dőlésszögnek ≤ 30°-nak kell lennie; az alapvető rezgésforrásokhoz szükség esetén puffercsövet kell hozzáadni.
·Rendszeres karbantartás: 24 havonta egyszer kalibrálja. Magas hőmérsékletű környezetben (80°C felett) 12 havonta ellenőrizze a szilikonolaj állapotát. Ha az olaj zavarossá válik vagy szivárog, azonnal ki kell cserélni.
· Extrém környezeti kezelés: -20 ℃ és ez alatt: Olajjal és glicerinnel töltött hőmérők használata tilos. Alternatív, alacsony hőmérsékletű szilikonolaj típus is elérhető. Erősen korrozív környezetben rendszeresen ellenőrizni kell a rozsdamentes acél felület passzivációs rétegének épségét.

Az ütésálló nyomásmérők kiválasztása és alkalmazása a technológia és a tapasztalat kombinációját foglalja magában. Az YN-60 alapvető ipari alkalmazásaitól a YN-150ZQ összetett munkakörülményeiig, a rézötvözetek gazdaságosságától a 316L-es rozsdamentes acél magas korrózióállóságáig minden részlet az ipari formatervezés mesterségét tükrözi. Válassza a Wuxi speciális nyomásmérőket, hogy megóvja ipari termelése biztonságát.
