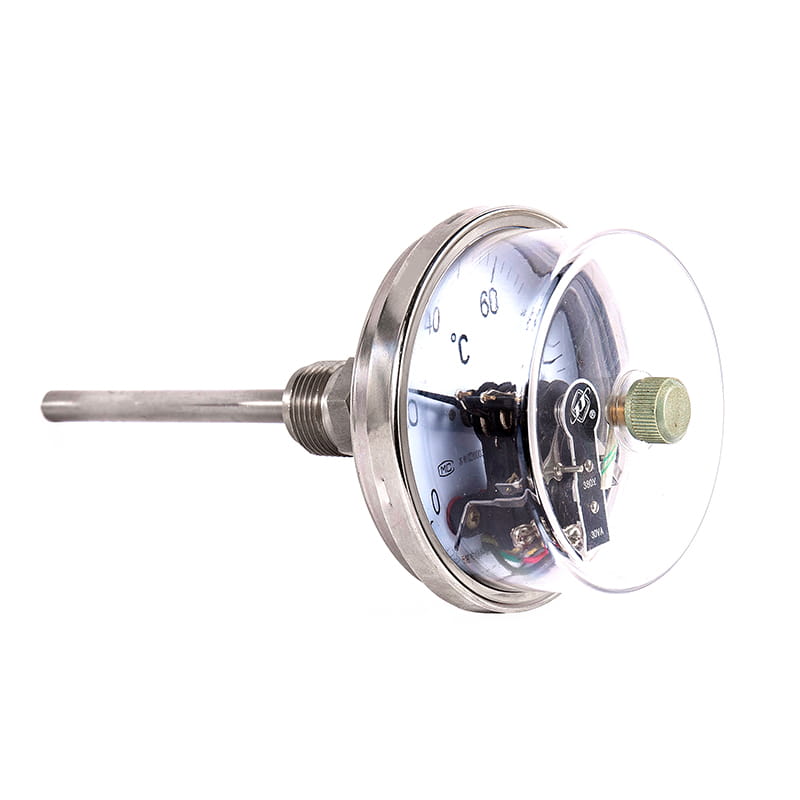

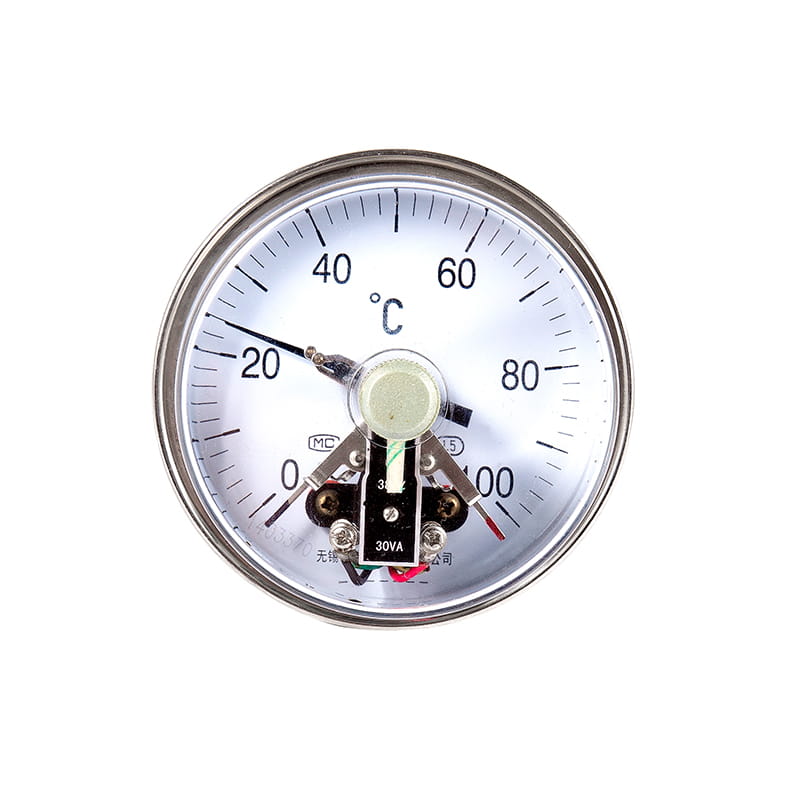

◆ Modell: WSSXC-4
◆ Műszaki paraméterek:
| Modell | WSSXC-4 | WSSXC-5 | |||
| Névleges átmérőjű (mm). | Φ 100 | Φ 150 | |||
| Inkáló szálak | M27 × 2 | ||||
| Védelmi cső átmérője ( mm ) | 10 | ||||
| Védőcső ellenáll a nyomásnak ( MPA ) | 6.3 | ||||
| Pontossági osztály | 1.5 | ||||
| Mérési tartomány ( ° C.) ) | -60 ～ 0 | 0 ～ 50 | 0 ～ 100 | 0 ～ 150 | |
| Sejtérték ( ° C.) ) | 1 | 1 | 2 | 2 | |
| Mérési tartomány ( ° C.) ) | 0 ～ 200 | 0 ～ 300 | 0 ～ 400 | 0 ～ 500 | |
| Sejtérték ( ° C.) ) | 5 | 5 | 10 | 10 | |
| Beillesztési hossz (mm). | L = 75 ； 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； 500 ┅┅ 2000 | ||||
| Időállandó | ≤ 40 -es évek | ||||
| Elektromos paraméterek | WSSXC-3 | Kapcsolattartó kapacitás: 30VA ; Maximális feszültség: 220 V AC | |||
| WSSXC-4 WSSXC-5 | Kapcsolattartó kapacitás: 30VA ; Maximális feszültség: 380 V AC; 220 V DC | ||||
| Terminálblokkok Vezeték | 1 | 2 | 3 | 4 | |
| Felső határ kimenete | Alsó határ kimenet | A kimenet gyakori | földelés | ||
| Behatolás védelme | IP55 | ||||
| Érvényesítse a szabványt | JB/T 8803 | ||||
| MEGJEGYZÉS: Az ízületi szál csőhálókká készíthető G1/2 , G3/4 És így tovább a felhasználói igények szerint. | |||||
◆ Méretek:
| Tengelyirányú rögzítés ( 01) | Radiális rögzítés ( 11 ) |
| 120 ⁰ Felszerelés( 21 ) | Gimbal rögzítés ( 81 ) |
| Modell | Méretek ( mm ) | ||||||
| D | H | L | L1 | L2 | L3 | M | |
| WSSXC-401 | Φ 107 | / | 100 ； 150 ； 200 ； 250 ； 300 ； 400 ； …… 2000 | 72 | 16 | 42 | M27 × 2 |
| WSSXC-411 | Φ 107 | 46 | 94 | 16 | 42 | M27 × 2 | |
| WSSXC-421 | Φ 107 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-481 | Φ 107 | 58 | 64 | 16 | 42 | M27 × 2 | |
| WSSXC-501 | Φ 150 | / | 72 | 16 | 42 | M27 × 2 | |
| WSSXC-511 | Φ 150 | 36 | 115 | 16 | 42 | M27 × 2 | |
| WSSXC-521 | Φ 150 | 44 | 82 | 16 | 42 | M27 × 2 | |
| WSSXC-581 | Φ 150 | 58 | 64 | 16 | 42 | M27 × 2 | |
