Az áramlás és a nyomás közötti "együttélési kapcsolat" Az ipari mérések kulcsfontosságú kombinációja

Az áramlásmérők és manométerek szorosan összefüggenek az ipari mérő- és vezérlőrendszerekben, elsősorban a folyadékmechanika elvein és a gyakorlati alkalmazási forgatókönyveken keresztül. Az alábbiakban bemutatjuk a köztük lévő fő kapcsolatokat és együttműködési hatásokat.

A mérési elvek összefüggése
·Bernoulli-egyenlet: Sok áramlásmérő (például nyíláslemezek, Venturi-csövek, nyomáskülönbségmérők) közvetetten számítja ki az áramlási sebességet a folyadék nyomáskülönbségének mérésével. Nyomásmérők döntő nyomáskülönbség- vagy statikus nyomásadatokat szolgáltatnak ilyen forgatókönyvekben.
·A folyadék jellemzőitől való függés: Az áramlási sebesség és a nyomás közötti kapcsolatot olyan tényezők befolyásolják, mint a folyadék sűrűsége és viszkozitása. Az áramlásmérés korrigálásához szükséges a nyomásadatok kombinálása (például a nyomásváltozások jelentősen befolyásolják a gáz áramlási sebességét).

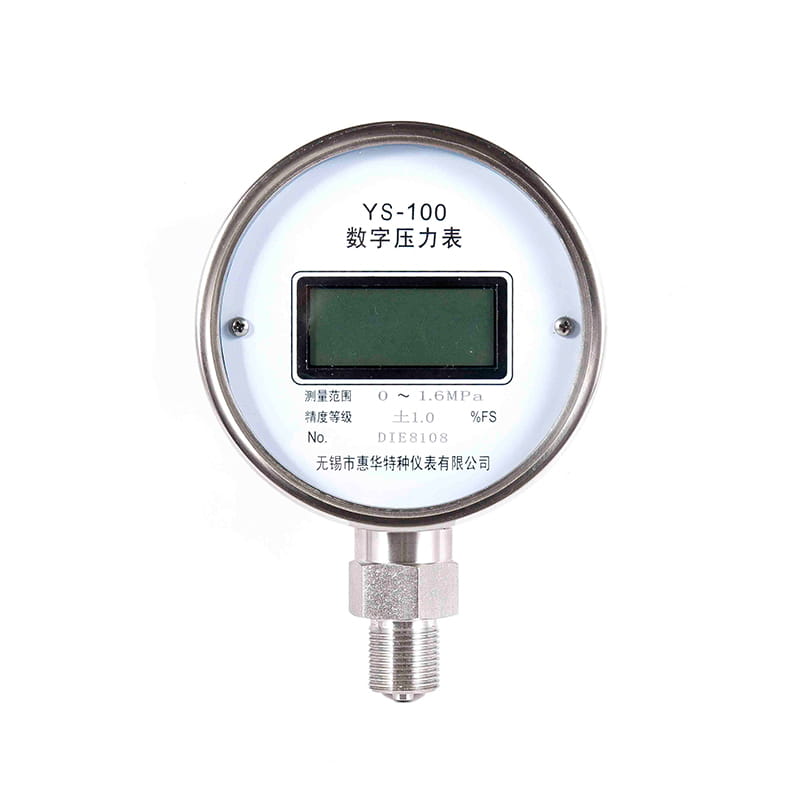

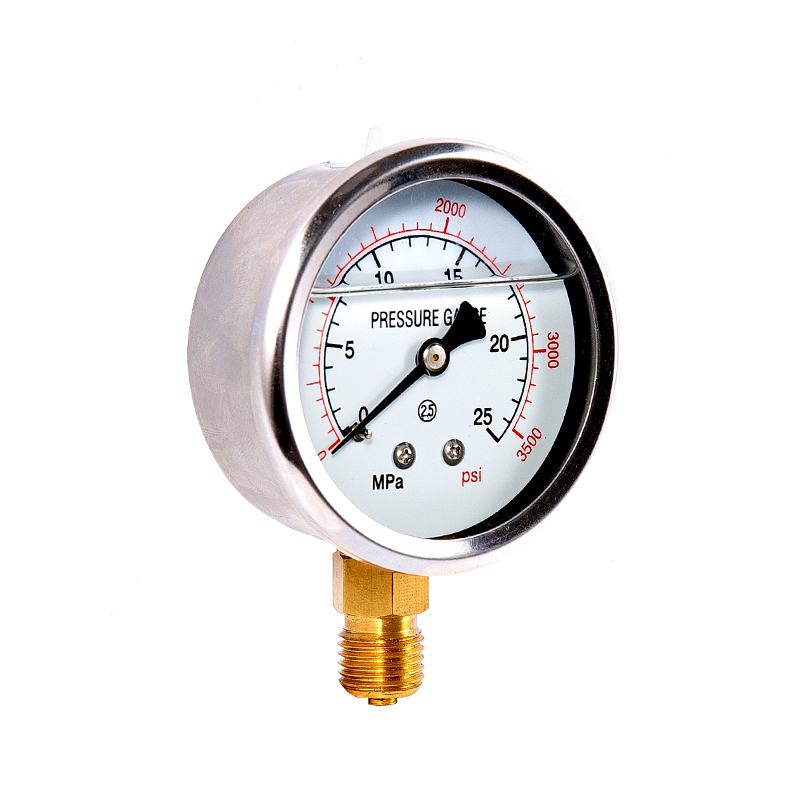

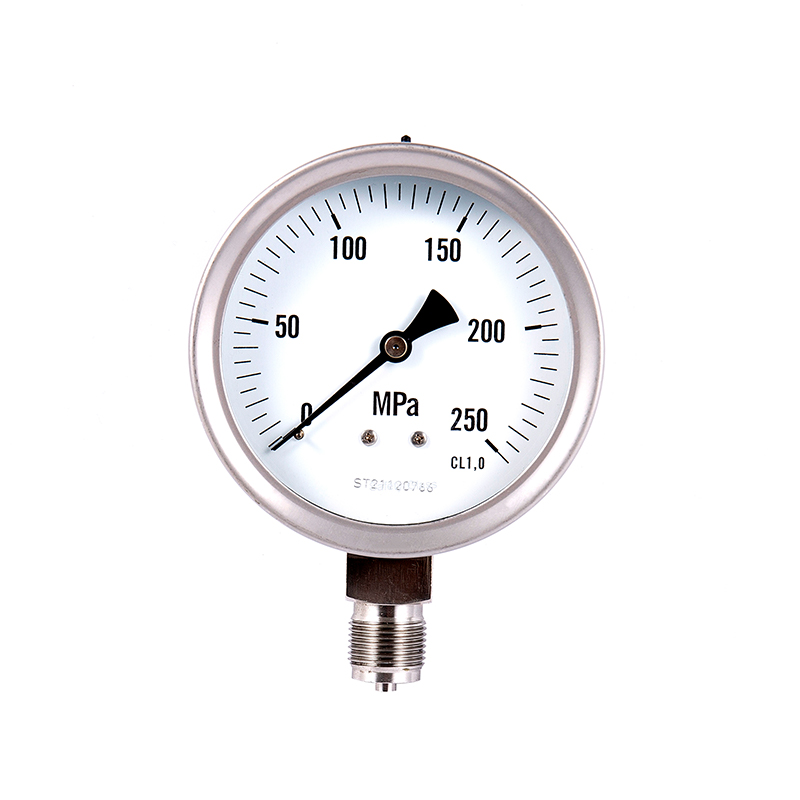

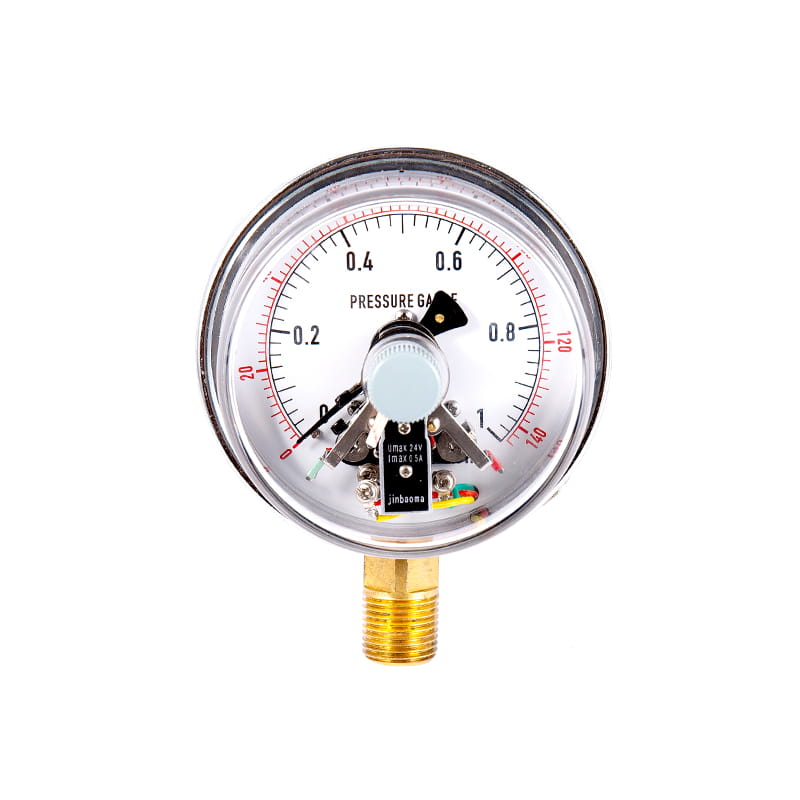

Manométerek

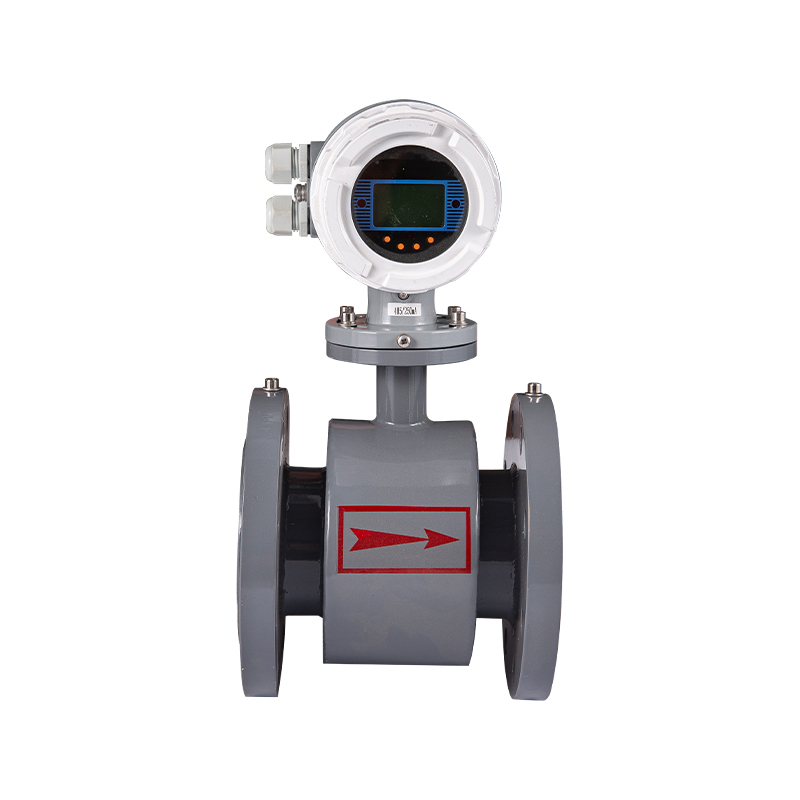

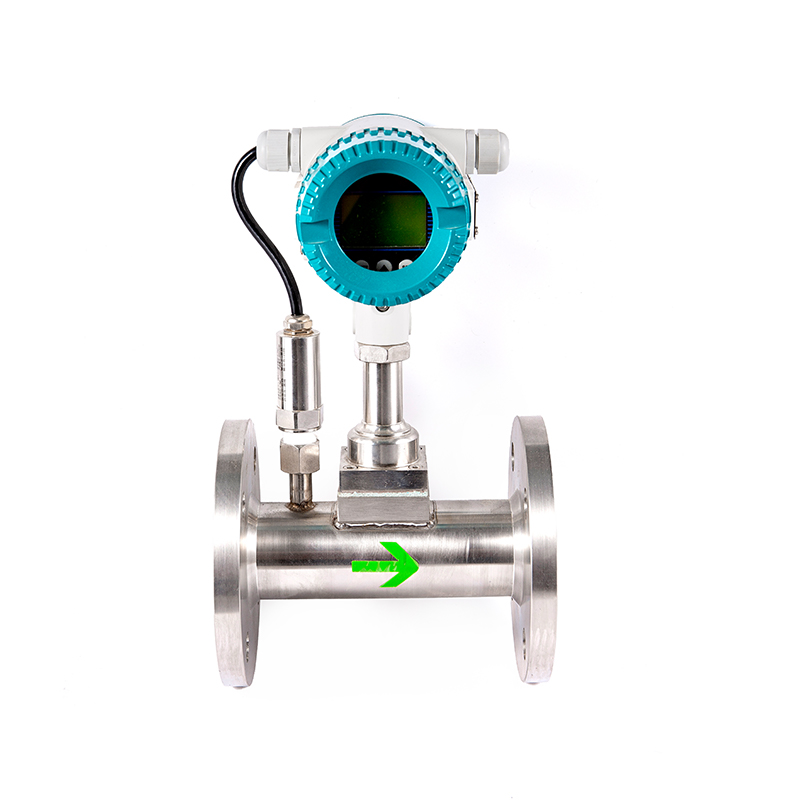

Áramlásmérők

Rendszerfelügyelet és vezérlés
· Folyamatstabilitás: A nyomásmérő figyeli a nyomásingadozásokat a csővezetékben. Ha a nyomás abnormális (például eltömődés vagy szivárgás), az áramlásmérő leolvasása érvénytelenné válhat vagy torzulhat.
· Zárt hurkú szabályozás: Szivattyú- vagy szelepvezérlő rendszerekben az áramlásmérő és a nyomásmérő jelei együttesen jutnak vissza a szabályozóba, ami lehetővé teszi a berendezés beállítását a stabil áramlás és nyomás fenntartása érdekében (például PID szabályozó hurok).

Kalibrálás és kompenzáció
·Nyomáskompenzáció: Gázáramlásmérőknél (pl. turbinás, termikus típus) nyomásadatokra van szükség a térfogatáram szabványos állapotra (Nm³/h) való átalakításához, hogy elkerüljük a nyomásváltozások okozta hibákat.
·Hibadiagnosztika: A hirtelen nyomásesés a csővezeték szivárgását jelezheti. Ezen a ponton az áramlásmérő leolvasott értéke abnormálisan magas lesz. A problémát a nyomásmérő adatainak kombinálásával kell kivizsgálni.

Tipikus alkalmazási forgatókönyvek
· Nyomáskülönbség-áramlásmérő: Az áramlási sebességet közvetlenül a nagynyomású (P1) és az alacsony nyomású (P2) nyomásmérők nyomásértékei alapján számítják ki.
· Szivattyú/kompresszor rendszer: A kimeneti nyomásmérő az áramlásmérővel van összekötve annak biztosítására, hogy a berendezés a biztonságos nyomástartományon belül működjön, és a várt áramlási sebességet adja le.
·Csővezeték-hálózati egyensúly: A vízellátó/gázellátó hálózatokban a nyomáseloszlást és az áramláselosztást egyidejűleg kell ellenőrizni a hatékonyság optimalizálása érdekében.

Kiválasztás és telepítés
· Elhelyezési koordináció: A nyomásmérőket általában az áramlásmérő előtt és után szerelik fel a referencianyomás biztosítására vagy az áramlási minta stabilitásának ellenőrzésére (például az örvényzavarok elkerülésére).
·Tartomány-illesztés: A nagynyomású rendszerhez nyomásálló műszereket kell választani. Ugyanakkor az áramlásmérő tartományának le kell fednie a nyomásváltozások alatti áramlási tartományt.

Összegzés: Az áramlásmérők és a nyomásmérők alapvetően kiegészítik egymást: az áramlásmérő az „áramlási térfogatra”, míg a nyomásmérő a „tolóerőre” összpontosít. Kombinált használatuk növelheti a rendszer megbízhatóságát, különösen dinamikus üzemi körülmények között vagy nagy pontosságú forgatókönyvekben (például a vegyiparban és az energiaiparban). A gyakorlati alkalmazásokban mindkettőből származó adatokat gyakran integrálják SCADA vagy DCS rendszerekbe, hogy átfogó elemzést és vezérlést tegyenek lehetővé.
