Lásd a részleteket Az alacsony nyomású mérés területén a kapszula nyomásmérők nagy pontosságuk és stabilitásuk miatt jelentős pozícióval rendelkeznek. Legyen szó gázvezetékek, szellőzőrendszerek vagy kémiai reakcióedények alacsony nyomásának monitorozásáról, jelenlétük mindenhol megfigyelhető. Ma mélyedjünk el részletesen a kapszulanyomásmérők modelljelentésében, szerkezeti összetételében és anyagválasztásában.
Kapszula nyomásmérő: Modell
Alap modell: "YE"-vel kezdődik, ahol az "Y" a nyomásmérőt jelöli, az "E" pedig kifejezetten a membrán szerkezetére utal (különbözik a szokásos rugócsöves nyomásmérők "Y"-től).
Számlap átmérő: Az alap sorozatszámot közvetlenül követő szám jelzi a számlap átmérőjét (mértékegysége: mm). Például a YE-100 azt jelenti, hogy a számlap átmérője 100 mm, míg a YE-150 150 mm. Minél nagyobb a tárcsa, annál nagyobb az olvasási pontosság, így alkalmas a távolsági megfigyelést igénylő forgatókönyvekre.
Különleges funkció azonosító: Egyes modelleken további betűk találhatók, amelyek speciális funkciókat jeleznek. Például a "YE-100B"-ben a "B" élekkel ellátott rozsdamentes acél anyagot jelezhet; a "YE-100Z"-ben a "Z" axiális telepítést jelöl (alapértelmezett a radiális telepítés).
Például: A "YE-100BZ" azt jelenti, hogy "Rozsdamentes acél anyag, 100 mm-es számlapátmérő, axiálisan szerelt kapszula nyomásmérő". Csak a modellszám megtekintésével gyorsan megállapíthatja, hogy megfelel-e a használati követelményeinek.

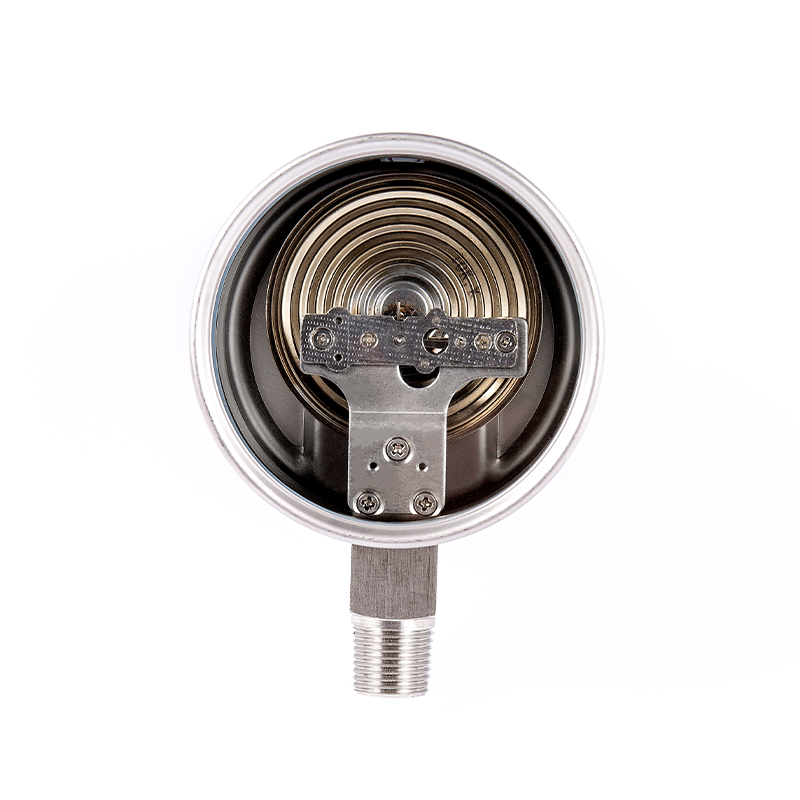

A kapszula nyomásmérő szerkezeti felosztása
Bár a kapszula nyomásmérő nem nagy méretű, belső szerkezete zseniálisan van megtervezve, és minden alkatrész együtt működik az alacsony nyomás pontos mérése érdekében.

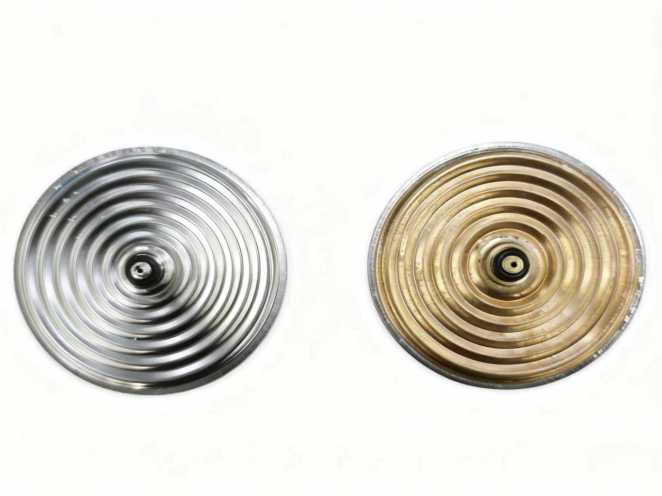

Mag mérőelem: kapszula
Két fémmembrán (általában rézötvözetből vagy rozsdamentes acélból készült) éleinek hegesztésével készül, így egy lezárt lapos kör alakú doboz jön létre. Amikor a mért közeg belép a membrándobozba, a membrán a nyomáshatás következtében rugalmas deformáción (táguláson vagy összehúzódáson) megy keresztül. Ez az „erőforrás” a nyomásméréshez.
Erőátviteli mechanizmus: Felerősíti az apró elmozdulásokat
A membrán deformációja rendkívül kicsi. Erősíteni kell erőátviteli mechanizmusokon, például hajtórudakon és fogaskerekeken keresztül, mielőtt a mutatót elforgatni tudná. Ez a folyamat hasonló a "kar elvéhez", az apró nyomásváltozásokat látható mutató elmozdulássá alakítja át.

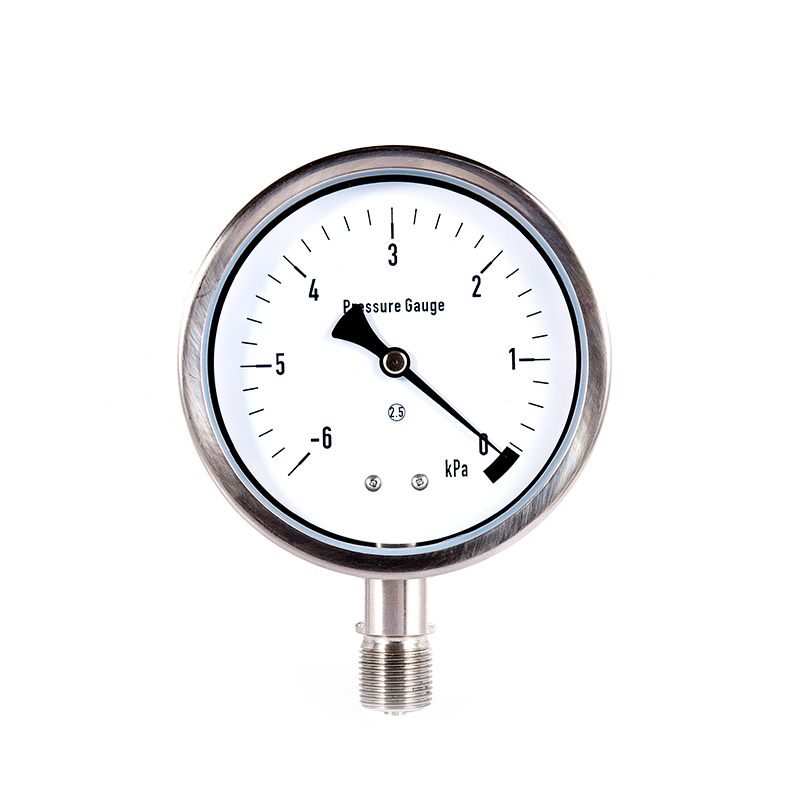

Kijelző rendszer: Vizuálisan mutatja a nyomásértékeket
Mutatókat és tárcsákat tartalmaz. A mértékegységek többnyire KPa (kilopascal) vagy MPa (megapascal, általában alacsony hatótávolságú alkalmazásokhoz használatosak). Egyes speciális modellek olyan egységeket is jelezhetnek, mint például a sáv, ami megkönnyíti az olvasást különböző forgatókönyvekben.
Shell és kapcsolatok
A külső héj védi a belső alkatrészeket, valamint a por- és nedvességálló funkciót is ellátja; a csatlakozók a mért csővezeték összekötésére szolgálnak, a közepes nyomást a kapszulába vezetve. Az interfész specifikációinak, például (M20*1.5) meg kell egyeznie a folyamattal.
Anyagválasztás és alkalmazási forgatókönyvek
A membrános nyomásmérő anyaga közvetlenül befolyásolja a korrozivitást, az élettartamot és az alkalmazható környezetet. Kiválasztásánál figyelembe kell venni a mért közeg jellemzőit.
1. Membrándoboz anyaga:
Rézötvözet: Alacsony költség és jó rugalmasság, alkalmas nem korrozív gázok (például levegő, nitrogén) vagy semleges folyadékok mérésére.
Rozsdamentes acél: Erős korrózióállóságot mutat, és nyomokban korrozív anyagokat tartalmazó közegek mérésére használható (például enyhén savas gázok, gőz nedves környezetben). Tartósabb a vegyiparban, a tengerparti területeken stb.
2. A héj anyaga:
Közönséges szénacél: Festékkel kezelt felület, alacsony költséggel, alkalmas száraz és nem korrozív beltéri környezetre.
Rozsdamentes acél: Magasabb védelmi szint, ellenáll a nedvességnek, pornak és enyhe korrozív gázoknak, alkalmas kültéri vagy zord környezetre.
3. Tömítőanyag:
A hézag és a ház közötti tömítés általában nitril gumival vagy szilikongumival történik. A nitril gumi jó olajállósággal rendelkezik, míg a szilikon gumi jobban ellenáll a magas hőmérsékletnek. Az anyag kiválasztása a közeg hőmérséklete és jellemzői alapján történhet.
Bár a kapszula nyomásmérőket főként "alacsony nyomású mezőkön" használják, nélkülözhetetlenek az olyan iparágakban, mint a gázbiztonság, a környezetfelügyelet és az élelmiszer-feldolgozás. Ahhoz, hogy értéküket a megfelelő helyzetben maximálisan kihozzuk, meg kell érteni modelljelentésüket, meg kell érteni a szerkezeti elveket, és meg kell választani a megfelelő anyagokat. Legközelebb vásárláskor tekintse meg ezt az útmutatót, hogy könnyen megtalálja a megfelelő modellt!
