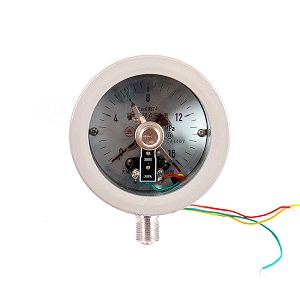

Lásd a részleteket Robbanásbiztos elektromos érintkezési nyomásmérő
A környezetben, ahol robbanásveszélyes gázok vagy porok vannak (például a kőolaj, vegyi és szénbányászati iparban), a nyomásmegfigyelő berendezések robbanásbiztos teljesítménye közvetlenül befolyásolja a termelés biztonságát. Pontos választásokat végezzen az ipari forgatókönyvekhez.
1, Modell értelmezés: Az alapparaméterek megértése a kódból
· A lángszóró elektromos érintkezési nyomásmérő modellje általában olyan kulcsfontosságú információkat tartalmaz, mint például a robbanásbiztos besorolás, a szerkezeti forma, a pontossági fokozat és a mérési tartomány. Példaként használja az általánosan használt "YXB-100" -ot:
Y: Nyomás guage
X: Elektromos érintkezés
B: Robbanásbiztos típus
100: Dial átmérője
· A kiválasztás kulcsfontosságú tényezői: A robbanásbiztos besorolásnak meg kell egyeznie a használati környezettel (például a IIB osztály alkalmas propánra, etilénre stb., Míg az IIC osztály alkalmazható veszélyesbb gázokhoz, például hidrogénhez, acetilénhez stb.), És a hőmérsékleti csoport (a T4 azt jelzi, hogy a műszer maximális felületi hőmérsékletének ≤ 135 ℃) meg kell felelnie a környezeti hőmérsékleti követelményeknek.
2, Strukturális szétszerelés: Három alapkomponens biztosítja a robbanásvédelmet és a funkcionalitást
A lángszóró elektromos érintkezési nyomásmérő szerkezete két magterv köré középpontjában áll: "Flameproof robbanásbiztos" és "Elektromos jelvezérlés". Elsősorban három részre oszlik:
· Robbanásbiztos tok: A műszer "biztonsági védelmi héja" lezárt kialakítást fogad el. Még akkor is, ha a hibák miatt szikrákat generálnak, a héj blokkolhatja őket, és nem fogják meggyújtani a robbanásveszélyes keveréket. Ugyanakkor a héj nyomáscsökkentő struktúrával van felszerelve, hogy megakadályozzák a túlzott belső nyomás által okozott szakadást.
· Mérési mechanizmus: Az alapkomponens egy rugócső (például rézötvözet vagy rozsdamentes acél rugócső). Amikor a mért közeg belép a rugócsőbe, a rugócső a nyomás miatt deformálódik, és deformáción megy keresztül. Ezt a deformációt összekötő rudakon és fogaskerekes átviteli mechanizmusokon keresztül továbbítják a mutató elforgatásához, ezáltal elérve a nyomásjelzést.
· Elektromos érintkező eszköz: Három elektromos érintkezésből áll (általában ezüst ötvözetű érintkezők, jó vezetőképességgel és nagy kopásállósággal), és a mutató beállítható mozgatható érintkezővel van felszerelve. Amikor a nyomás eléri a beállított értéket, a mozgó érintkezés érintkezik a megfelelő helyhez kötött érintkezővel, és egy kimeneti kapcsoló jelet (például a szivattyú -szelep riasztása vagy megállítása) előállítják az automatikus nyomásszabályozás eléréséhez.
3, Anyagválasztás: A különböző alkatrészek alkalmasak különböző munkakörülményekhez.
Az anyag meghatározza a korrózióállóságot, a magas hőmérsékleti ellenállást és a műszer élettartamát. Az anyagot a mért közeg (például korrozív folyadékok, magas hőmérsékletű gázok) és a környezeti feltételek alapján kell kiválasztani :
· Héjas anyag:
Öntöttvas: olcsó, nem korrózív és száraz általános robbanásbiztos környezetekhez;
Rozsdamentes acél (304/316): A savakkal és lúgokkal szembeni rezisztens, olyan környezetekhez, amelyek erős korrozivitásúak, például vegyipar és tengeri alkalmazások.
· A mérőelem anyaga (rugócső):
Rézötvözet (például ón-bronz): Nem korrózív gázok és folyadékok (például levegő és víz) mérésére alkalmas, ≤ 100 ℃ hőmérsékleti határértékkel.
Rozsdamentes acél (304/316L): Kiváló korrózióállóságot és hőállóságot mutat, így alkalmas a korrozív tápközeg (például sósav, kénsav) vagy magas hőmérsékletű tápközeg (hőmérséklet ≤ 200 ℃) mérésére.
· Elektromos-pneumatikus érintkezési anyag:
Ezüst ötvözetek (például ezüst-cadmium ötvözet, ezüst-nikkel ötvözet); Kiváló vezetőképesség, alacsony érintkezési kopás, hosszú, alkalmazható élettartam és gyakori jelzésre képes.
· Lezáró anyag:
Nitrilgumi: Az olaj és a közönséges oldószerek ellenálló, olaj alapú táptalajokhoz alkalmas.
Fluor gumi: Az erős korrózió és a magas hőmérséklet (≤ 200 ℃) ellenállása, amely alkalmas az erős korrozív anyagokkal vagy a magas hőmérsékletű körülményekkel járó alkalmazásokhoz.
Összegzés:
A robbanásbiztos elektromos érintkezés kiválasztása nyomásmérő "Kiváló helyzethez való testreszabást igényel": Először határozza meg a robbanásbiztos szintet és a hőmérsékleti csoportot a környezet alapján. Ezután válassza ki a mérőelemet és a ház anyagát a mért közeg szerint. Végül rögzítse a mérőelemet és a ház anyagát a modell paramétereken keresztül. Végül határozza meg a pontos specifikációkat a modellparamétereken keresztül. A modell, a szerkezet és az anyag alap logikájának elsajátítása elengedhetetlen a biztonságos és stabil nyomásfigyelés és ellenőrzés eléréséhez a veszélyes ipari környezetben.
