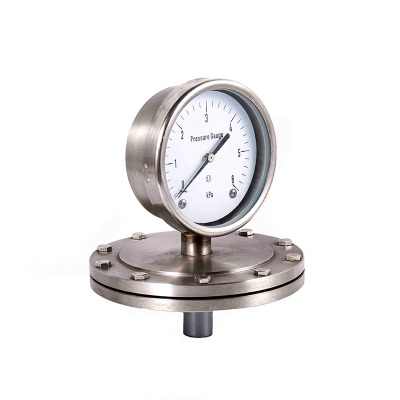

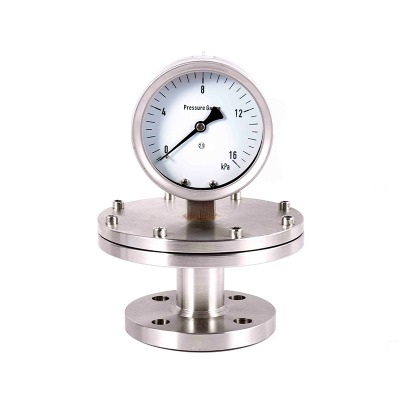

YTZ sorozatú ellenállás távoli nyomásmérők
Cat:Nyomásmérő
◆ Modell: YTZ100, YTZ-150 ◆ Alkalmazás: Az ilyen típusú műszer alkalmas a folyadékok,...
Lásd a részleteket A membránnyomásmérő egy olyan eszköz, amely méri a nyomást egy elasztikus membrán deformációjának elve alapján nyomásmérő (mint például a membránnyomásmérők), amelyet közepes elzáródás vagy korrózió okoz. A következőket két szempontból magyarázzuk a prototípus alkalmazás és a használati pontok:
Prototípus alkalmazás
1. Kémiai ipar
Mérje meg a korrozív tápközegek (például sav- és lúgos oldatok, klórgáz, szulfidok) vagy viszkózus anyagok (például gyanták, festékek) nyomását. Például: a nyomás megfigyelése a reakció edényben, a nyomás ellenőrzése a savban és az lúgos csővezetékek, a diafragma anyagának anyagának, a prevenciós anyagnak, a prevultáló anyagnak, a prevultáló anyagnak, a prevultáló anyagnak, a károsodásnak, az anyagnak, a prevultáló anyagnak, a károsodásnak, az anyagnak, az anyagnak, a károsodásnak, a hangszer.
2. Éddumi és gyógyszeripar
Egészségügyi alkalmazásokhoz, például tejtermékekben, boriparban, szószokban, gyógyszerészeti folyadékokban stb., Viszkózus vagy könnyen szennyezett közegek nyomásának mérésére használják. A membrán rozsdamentes acélból (316L) vagy élelmiszer-fokú poli-metafluor-etilénből készül, sima felülettel, holt sarkok nélkül. Ez ellenáll a tisztításnak és a fertőtlenítésnek (például gőz sterilizálás), elkerülve a közeg maradék szennyeződését.
3. A környezetvédelem és a szennyvízkezelés
Mérje meg a részecskék tartalmú közegek, például a szennyvíz, az iszap és az iszap nyomását, például az ülepítő tartály kimeneti nyomását és az iszapszállítási csővezeték nyomását.
4. Világítóipar és nyomtatási és festési ipar
A nyomásfigyeléshez használják olyan közegekben, mint például méretező szerek (nyomtatáshoz és festéshez) és magas hőmérsékletű szappanoldatokban. A membrán ellenáll a mérsékelt vagy az alacsony hőmérsékleteknek (általában -40–150 ℃, és speciális anyagokkal, még magasabb hőmérsékletekkel), és ellenáll a viszkózus közegek tapadásának, biztosítva a hosszú távú stabil mérést.
Üzemeltetési kulcs
1. A kiválasztási mag
· Közepes jellemzők: Válassza ki a membrán anyagát a tápközeg korrozivitása alapján (például a polietrafluor -etilén -membrán az erős savak mérésére, 304 rozsdamentes acél a gyengén korrozív közegekhez, és a Hastelloy ötvözet az erősen korrozív közegek számára); Ha kemény részecskék vannak, vastagabb és kopásálló membránot kell kiválasztani (például rozsdamentes acél, 1,5 mm vastagsággal).
· Nyomás tartomány: A membránnyomásmérő mérési tartománya általában 0-6 MPa (az alacsony nyomás dominál, míg a nagy nyomáshoz hullámosított membránok használata szükséges a merevség fokozása érdekében, és a mért nyomásnak a mérési tartomány 1/3–2/3 -os tartományába kell esnie (az átfutás miatt) 1/3–2/3 -os tartományba kell esnie).
· Hőmérséklet -alkalmazkodás: Ha a közepes hőmérséklet túl magas (több mint 150 ℃), akkor ez befolyásolja a membrán rugalmasságát. Ezért olyan anyagot kell kiválasztani, amely képes ellenállni a magas hőmérsékleteknek (például a monel ötvözet), vagy telepíteni egy kondenzációs gyűrűt (a membrán érintkezési hőmérsékletének csökkentése érdekében).
2. A telepítésről
· Telepítési helyzet: Inkább a függőleges telepítést (a membrán lefelé nézve), hogy megakadályozzák a közeg letétét a membrán felületére; Ha vízszintesen telepítik, ellenőrizze, hogy a membrán párhuzamos legyen a csővezeték tengelyével, hogy csökkentse a részecske -ütközést.
· Csatlakozási módszer: Használjon karimát vagy menetes csatlakozást (a cső specifikációjától függően), biztosítva a szoros tömítést (a tömítés anyagának kompatibilisnek kell lennie a tápközeggel, például a polietrafluor -etilén tömítés a savállóság érdekében), hogy megakadályozzák a közeg szivárgásának korrodálását.
· Kerülje az interferenciát: Tartson távol az erős rezgési forrásoktól (például a szivattyútestek) vagy az erős mágneses mezőktől. Szükség esetén telepítse a sokkcsökkentő zárójeleket, hogy megakadályozza a membrán fáradtságát, vagy a mutató remegését, ami befolyásolhatja az olvasást.
3.A műszervezetés és karbantartás
· Az indítás előtti ellenőrzés: Győződjön meg arról, hogy a tartomány megegyezik-e a mért nyomással (a túlnyomás-használat tilalma), és a membrán felülete mentes a károsodástól, a deformációtól és a mutató nulla (ha nincs nyomás).
· Napi olvasás: Miután a mutató stabilizálódik, olvassa el az értéket (a közeg áramlása során ingadozások lehetnek, és a csillapító eszköz használható a mutató simításához); A viszkózus közeg mérése esetén a membrán felületének manuálisan kell tisztáznia rendszeresen (például a fújó szelepen keresztül).
· Rendszeres karbantartás:
Havi ellenőrzéseket végezzen a membrán tömítési teljesítményéről (nincs szivárgás, nincs duzzadás).
A kalibrálást hathavonta egyszer végezzük (összehasonlítva egy standard nyomásforrással. Ha az eltérés meghaladja az 1,6 szintet, akkor az átviteli mechanizmust be kell módosítani).
Ha a közeg korrozív komponenseket tartalmaz, akkor a membránt évente ki kell cserélni (a lebomlás megakadályozása és a pontosság későbbi csökkenése érdekében).
Összegzés:
A membránnyomásmérő prototípus kialakítása a "Nyomásmérés durva közegben" "középpontjában áll, és elsősorban olyan iparágakban alkalmazzák, mint a vegyipar, az élelmiszer -feldolgozás és a környezetvédelem. Ha használatakor különös figyelmet kell fordítani az anyagkompatibilitásra, a telepítés védelmére és a rendszeres karbantartásra annak biztosítása érdekében, hogy hosszú távú stabil működését.
