1. Bevezetés a nyomásmérőkbe

1.1 Mi az a nyomásmérő?

A nyomásmérő egy olyan eszköz, amelyet egy folyadék – gáz vagy folyadék – által kifejtett erő mérésére használnak a rendszeren belül. A nyomásszintek vizuális vagy digitális jelzését biztosítja, segítve a kezelőket a biztonságos és hatékony működés fenntartásában különféle ipari, kereskedelmi és lakossági alkalmazásokban. A nyomásmérők alapvető eszközök a mérnöki munkában, a gyártásban, a HVAC-ban, az autóipari rendszerekben, az vagyvosi eszközökben és még számtalan olyan területen, ahol a nyomás ellenőrzése kritikus fontosságú.

A legtöbb mérőeszköz a nyomást a légköri nyomáshoz viszonyítva méri (úgy ismert, mint mérőnyomás ), bár sok speciális műszer abszolút vagy differenciális nyomást is mér. Akár mechanikus, akár elektronikus, a nyomásmérők létfontosságú szerepet játszanak a berendezések teljesítményének, biztonságának és az ipari szabványoknak való megfelelés biztosításában.

1.2 Miért fontosak a nyomásmérők?

A nyomásmérők számos fontos okból nélkülözhetetlenek:

• Biztonsági garancia: Sok ipari rendszer nagy nyomás alatt működik. A pontos nyomásmérés segít megelőzni a berendezések meghibásodását, szivárgását és katasztrofális baleseteit.

• Teljesítmény optimalizálás: A megfelelő nyomásszintek biztosítják a szivattyúk, kompresszvagyok, kazánok és hidraulikus rendszerek hatékony működését.

• Szabályozási megfelelőség: Számos iparágban – például az olaj- és gáziparban, a vegyi feldolgozásban és a gyógyszeriparban – dokumentált nyomásfelügyeletre van szükség a biztonság és a minőségellenőrzés érdekében.

• Hibaelhárítás: A rendellenes nyomásértékek segítenek azonosítani az olyan problémákat, mint az eltömődések, szivárgások, hibásan működő szelepek vagy a rendszer elégtelensége.

• Költségcsökkentés: A megfelelő nyomás ellenőrzése és fenntartása csökkenti a berendezések kopását és az energiafogyasztást.

Megbízható nyomásmérés nélkül az ipari műveletek sokkal kevésbé kiszámíthatóak és lényegesen veszélyesebbek lennének.

1.3 A nyomásmérés rövid története

A nyomásmérés fejlődése több mint három évszázadot ölel fel:

• 17. századi kezdetek: A nyomás tanulmányozása olyan úttörőkkel kezdődött, mint Evangelista Torricelli , aki 1643-ban feltalálta az első higanybarométert. Ez megalapozta a légköri nyomás megértését.

• Bourdon Tube Innovation (1849): francia mérnök Eugène Bourdon bemutatta a Bourdon csöves nyomásmérőt, egy ma is széles körben használt mechanikus eszközt. Egyszerű, robusztus kialakítása pontos és megfizethető nyomásmérést biztosítva átalakította az iparágakat.

• Ipari forradalom: A gőzgépek, kazánok és nehézgépek elterjedésével a nyomásmérők elengedhetetlenek lettek a biztonságos működéshez.

• 20. századi fejlődés: Az elektronikus érzékelők, nyomásátalakítók és digitális műszerek példátlan pontosságot és adatképességet hoztak.

• Modern kor: A mai nyomásmérés vezeték nélküli érzékelőket, IoT-képes intelligens mérőeszközöket és ultraprecíz digitális műszereket foglal magában, amelyeket a repülőgépiparban, az energetikában és a fejlett gyártásban használnak.

2. Nyomásmérők típusai

A nyomásmérők többféle kivitelben kaphatók, hogy megfeleljenek a különböző nyomástartományoknak, hordozótípusoknak és környezeti feltételeknek. Általában három fő kategóriába sorolhatók: mechanikus , elektronikus , és specialitás nyomásmérők. Ezeknek a típusoknak a megértése segít a felhasználóknak kiválasztani a megfelelő mérőeszközt az adott alkalmazáshoz.

---

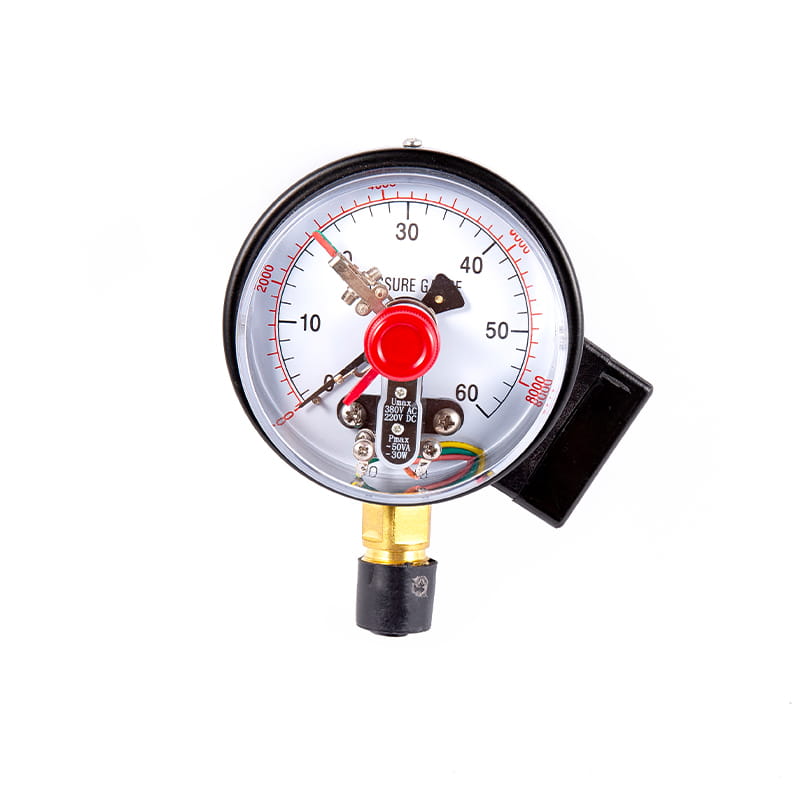

2.1 Mechanikus nyomásmérők

A mechanikus nyomásmérők a legszélesebb körben használtak, és rugalmas elemekre támaszkodnak, amelyek nyomás alatt deformálódnak. Egyszerűségük, tartósságuk és az elektromos áramtól való függetlenségük ideálissá teszi őket ipari környezetben.

2.1.1 Bourdon csőmérők

A Bourdon cső a leggyakoribb mechanikus nyomásmérő kialakítás. Egy ívelt, üreges fémcsőből áll, amely nyomás hatására kiegyenesedik. A mozgás átkerül a mérőórán lévő mutatóba.

C-típusú Bourdon cső

• A most standard design.

• Félkör alakú cső alakú.

• Alkalmas közepes és magas nyomásokhoz.

• Olajban és gázban, hidraulikus rendszerekben és általános ipari gépekben használják.

Spirális Bourdon cső

• Spirál alakú, tekercses csőből készült.

• Lehetővé teszi a cső szabad végének nagyobb mozgását, javítva az érzékenységet.

• Nagyobb pontosságú ipari műszerekhez használják.

Helikális Bourdon cső

• Hélix alakúra tekercselt fémcső.

• A Bourdon-modellek közül a legnagyobb elmozdulási képességet kínálja.

• Ideális nagynyomású alkalmazásokhoz és precíziós mérésekhez.

2.1.2 Membránmérők

A membrános nyomásmérők a rugalmas membrán amely nyomás hatására elhajlik. Ideálisak:

• Alacsony nyomástartományok mérése

• Korrozív közeg

• Viszkózus vagy szennyezett folyadékok

A gyakori alkalmazások közé tartozik az élelmiszer-feldolgozás, a gyógyszeripar és a vegyi üzemek.

2.1.3 Fújtatók

A fújtatós mérőeszközök a hullámos hengeres elem amely nyomás hatására kitágul vagy összehúzódik.

• Alkalmas alacsony és közepes nyomáshoz

• Kiváló érzékenységet biztosít

• Gyakran használják HVAC-rendszerekben, gázszabályozókban és laboratóriumi berendezésekben

---

2.2 Elektronikus nyomásmérők

Az elektronikus nyomásmérők a nyomást elektromos jellé alakítják át érzékelők, például piezoelektromos, nyúlásmérő vagy kapacitív elemek segítségével.

2.2.1 Nyomásátalakítók

A nyomásátalakító nyomással arányos elektromos teljesítményt (millivolt, volt vagy mA) állít elő.

• Adatgyűjtésre használják

• Elengedhetetlen az automatizáláshoz és a távfelügyelethez

• Általános az űrrepülésben, az autóipari tesztelésben és az ipari vezérlőrendszerekben

2.2.2 Nyomástávadók

Az adók fejlett jelátalakítók, amelyek jelkondicionálást tartalmaznak, és szabványos kimeneteket biztosítanak, mint pl 4-20 mA .

• Nehéz ipari környezethez készült

• Olaj- és gázipari, vegyipari feldolgozó- és vízkezelő üzemekben használják

• Nagy pontosságot és hosszú távú stabilitást kínál

2.2.3 Digitális nyomásmérők

A digitális mérőeszközök elektronikus érzékelőket tartalmaznak, amelyek digitális kijelzővel párosulnak.

• Könnyen leolvasható számok, amelyek helyettesítik az analóg tárcsákat

• Gyakran tartalmaznak olyan funkciókat, mint az adatnaplózás, a csúcsrögzítés vagy a vezeték nélküli kapcsolat

• Ideális terepi kalibráláshoz, teszteléshez és hordozható alkalmazásokhoz

---

2.3 Speciális nyomásmérők

Ase gauges are designed for unique measurement conditions.

2.3.1 Nyomáskülönbség-mérők

A differenciálmérők két pont közötti nyomáskülönbséget mérik.
Alkalmazások:

• Szűrőfigyelés

• Áramlásmérés

• Tisztatér és HVAC nyomáskiegyenlítés

2.3.2 Abszolút nyomásmérők

Abszolút mérő referencianyomás a tökéletes vákuum .
Használható:

• Tudományos kutatás

• Repülési tesztek

• Nagy pontosságú ipari folyamatok

2.3.3 Vákuummérők

A vákuummérők a légköri szint alatti nyomást mérik. A típusok a következők:

• Mechanikus vákuummérők

• Armal conductivity gauges

• Ionizációs műszerek

Általánosan használt laboratóriumi rendszerekben, vákuumszivattyúkban, félvezetőgyártásban és hűtésben.

3. Hogyan működnek a nyomásmérők

A nyomásmérők működésének megértése segít a felhasználóknak a megfelelő típus kiválasztásában, és biztosítja a megfelelő telepítést és karbantartást. Bár a kialakítások eltérőek, minden nyomásmérő úgy működik, hogy a folyadék által kifejtett erőt leolvasható értékké alakítja.

---

3.1 A mechanikus mérőeszközök működési elve

A mechanikus nyomásmérők támaszkodnak rugalmas deformáció . Ha nyomást gyakorolnak egy belső elemre, megváltozik az alakja. Ezt a mozgást lefordítják a mérőeszköz mutatójára vagy mutatójára.

A legfontosabb mechanikai elemek a következők:

Bourdon cső mechanizmus

• Az ívelt, üreges fémcső belső nyomást kap.

• A nyomás növekedésével a cső kissé kiegyenesedik.

• A resulting motion is amplified by gears and levers, moving the dial pointer.

• Ideális közepes és magas nyomásokhoz és általános ipari felhasználáshoz.

A membrán működése

• Egy vékony, kör alakú fémmembrán nyomás hatására elhajlik.

• Az elhajlás felerősödik a mechanikus kapcsolással.

• Alkalmas alacsony nyomású mérésekhez és korrozív vagy viszkózus közegekhez.

Fújtató funkció

• Koncentrikus fémredők sorozata kitágul vagy összehúzódik a nyomásváltozással.

• Kiváló érzékenységet és pontosságot biztosít.

• HVAC-ban, gázszabályozásban és alacsony nyomásméréshez használják.

A mechanikus mérőeszközöket egyszerűségük, tartósságuk és az elektromos áramtól való függetlenségük miatt értékelik, így nélkülözhetetlenek a nehéziparban.

---

3.2 Az elektronikus mérőeszközök működési elve

Az elektronikus nyomásmérők támaszkodnak nyomásérzékeny érzékelők amelyek a mechanikai erőt elektromos jellé alakítják.

Általános szenzortechnológiák:

Nyújtásmérő érzékelők

• A nyomás deformálja a fém membránt.

• A nyúlásmérők a deformációt az elektromos ellenállás változásaként érzékelik.

• Nagy pontosság és kiváló hosszú távú stabilitás.

Piezoelektromos érzékelők

• A piezoelektromos kristályokra gyakorolt nyomás elektromos töltést generál.

• Nagyon érzékeny, alkalmas dinamikus vagy pulzáló nyomásra.

Kapacitív érzékelők

• A nyomás megváltoztatja a két kondenzátorlemez közötti távolságot.

• Ideális alacsony nyomású, nagy érzékenységű alkalmazásokhoz.

Jelfeldolgozás

Az elektronikus mérőeszközök az érzékelő kimenetét digitális vagy analóg elektromos jelekké alakítják át:

• Millivolt (mV) jelek

• Feszültségkimenetek (0–5 V, 0–10 V)

• Áramhurkok (4–20 mA)

Ase signals may feed data loggers, control systems, or display modules. Digital pressure gauges integrate this functionality into a single compact unit, offering precise, easily readable measurements.

---

3.3 A nyomás mértékegységei (PSI, Bár, kPa stb.)

A nyomás több közös mértékegység segítségével mérhető, ezek megértése biztosítja a pontos értelmezést.

Népszerű nyomásmértékegységek:

• PSI (font per négyzethüvelyk)
  Leggyakrabban az Egyesült Államokban Autóipari, HVAC és ipari rendszerekben használják.

• Bar
  Széles körben használják Európában és a nemzetközi iparban.
  1 bar ≈ légköri nyomás tengerszinten (14,5 psi).

• kPa (kilopascal)
  Szabványos metrikus mértékegység a nyomáshoz.
  Gyakran használják tudományos és mérnöki alkalmazásokban.

• MPa (megapascal)
  Gyakori a nagynyomású hidraulikus rendszerekben.

• inHg / Hgmm
  Vákuummérésre és légköri nyomás mérésére szolgál.

• Torr
  Speciális tudományos egység (1 Torr ≈ 1 Hgmm).

Mérőmérő vs. abszolút nyomás:

• Mérőnyomás (PSIG)
  A nyomást a légköri nyomáshoz viszonyítva méri.
  A legtöbb ipari nyomásmérő ezt használja.

• Abszolút nyomás (PSIA)
  A nyomást a vákuumhoz viszonyítva méri.
  Nagy pontosságú folyamatokhoz, például repülési vagy tudományos munkákhoz szükséges.

A mérőműszerek működésének és a nyomásegységek különbségének megértése biztosítja a pontos kiválasztást, telepítést és hibaelhárítást ipari és kereskedelmi környezetben.

4. Nyomásmérők alkalmazásai

A nyomásmérők számtalan iparágban nélkülözhetetlen eszközök. A folyadéknyomás nyomon követésére és szabályozására való képességük kritikussá teszi őket a biztonság, a teljesítményoptimalizálás, a környezeti megfelelés és a berendezések védelme szempontjából. Az alábbiakban felsoroljuk azokat a főbb ágazatokat, ahol a nyomásmérők létfontosságú szerepet játszanak.

---

4.1 Ipari alkalmazások

4.1.1 Olaj- és gázipar

Az olaj- és gázszektorban a nyomásmérők segítenek kezelni az extrém nyomásviszonyokat a fúrás, a kitermelés és a finomítás során.
A tipikus felhasználások a következők:

• A kútfej nyomásának ellenőrzése

• Csővezetékek és kompresszorok biztonságának biztosítása

• Nyomásmérés szétválasztási és finomítási folyamatokban

• A szivárgások észlelése és a kifújás megelőzése

A mechanikus Bourdon-csöves mérőeszközöket és a robusztus elektronikus jeladókat gyakran használják a kemény környezetben való tartósságuk miatt.

4.1.2 Vegyi feldolgozás

A vegyi üzemek pontos nyomásszabályozást igényelnek a reakció hatékonyságának fenntartása és a veszélyes körülmények elkerülése érdekében.
Az alkalmazások a következők:

• Reaktornyomás figyelése

• Korrozív folyadék- és gázrendszerek kezelése

• Szivattyúk, hőcserélők és technológiai vezetékek védelme

A membrános és kémiai tömítésmérőket széles körben használják, mivel ellenállnak a korrozív és viszkózus közegeknek.

4.1.3 Víz- és szennyvízkezelés

A vízkezelő létesítményekben a nyomásmérők segítenek biztosítani a rendszer állandó teljesítményét és a környezetvédelmi előírások betartását.
Főbb alkalmazások:

• Szivattyú bemeneti és kimeneti felügyelet

• A szűrőrendszer nyomáskülönbség ellenőrzése

• Nyomásszabályozás csővezetékekben

• Levegőztető és vegyszeradagoló rendszerek felügyelete

A nyomáskülönbségmérők különösen hasznosak a szűrő teljesítményének ellenőrzéséhez.

---

4.2 HVAC rendszerek

A fűtési, szellőztetési és légkondicionáló rendszerek nyomásmérőkre támaszkodnak, hogy biztosítsák a megfelelő légáramlást, a hűtőközeg-töltetet és a rendszer egyensúlyát.
Gyakori felhasználások:

• Hűtőközeg nyomás mérése hűtőrendszerekben

• A kazánnyomás ellenőrzése

• Hűtött víz- és gőzrendszerek ellenőrzése

• Tisztatéri vagy kórházi légnyomás kiegyensúlyozása

A HVAC-szakemberek gyakran használnak digitális nyomásmérőket a pontosság és a kényelem érdekében a helyszíni diagnosztika során.

---

4.3 Autóipar

A nyomásmérés elengedhetetlen a jármű biztonsága, teljesítménye és hatékonysága szempontjából.
Az autóipari alkalmazások a következők:

• Gumiabroncsnyomás figyelés

• Olajnyomás mérés

• Üzemanyag-befecskendező rendszer nyomáspróbája

• Turbófeltöltő nyomásfigyelés

• Fékrendszer diagnosztika

A digitális és mechanikus mérőeszközök egyaránt fontos szerepet játszanak a garázsokban, a gyártólétesítményekben és a fedélzeti járműrendszerekben.

---

4.4 Orvosi berendezések

Az orvosi eszközök nagymértékben függenek a precíz nyomásméréstől a páciens biztonsága és a pontos kezelés biztosítása érdekében.
Példák:

• Oxigénszabályozók

• Érzéstelenítő gépek

• Szellőztetők

• Vérnyomásmérők

• Sterilizálási autoklávok

Ase applications demand high accuracy, strict calibration, and reliable performance under varying conditions.

5.A jobb oldali nyomásmérő kiválasztása

A megfelelő nyomásmérő kiválasztása elengedhetetlen a pontosság, a biztonság és a hosszú távú teljesítmény szempontjából. A rosszul megválasztott műszer helytelen leolvasáshoz, berendezés meghibásodásához vagy veszélyes működési feltételekhez vezethet. A következő tényezők segítenek abban, hogy az alkalmazáshoz ideális nyomásmérőt válasszon.

---

5.1 Nyomástartomány

A megfelelő nyomástartomány kiválasztása az egyik legfontosabb lépés.

Bevált gyakorlatok:

• Válasszon egy mérőeszközt, ahol a a normál üzemi nyomás 25% és 75% közé esik a teljes körű kínálatból.

• A mechanikai kifáradás elkerülése érdekében ne válasszon olyan mérőműszert, amely a maximális teljesítmény közelében működik.

• Pulzáló vagy lökésszerű terhelés esetén válasszon egy mérőeszközt a magasabb nyomástartomány vagy olyan, amely a folyadékkal töltött tok a rezgések csillapítására.

Miért számít:

Ha a mérőműszert a határérték közelében működteti, az lerövidíti az élettartamot, növeli a kopást és csökkenti a pontosságot.

---

5.2 Pontosság

A mérési pontosság határozza meg, hogy a mérés milyen közel van a tényleges nyomáshoz.

Általános pontossági fokozatok:

• ±0,1% és ±0,25% között — Nagy pontosságú digitális vagy laboratóriumi mérőeszközök

• ±0,5% és ±1% között — Ipari minőségű mérőeszközök

• ±2% és ±3% között — Általános célú mérőeszközök

Használati példák:

• Kalibráló laborok nagy pontosságú digitális mérőeszközöket vagy tesztmérőket igényelnek.

• Általános ipari alkalmazások gyakran használnak ±1%-os pontosságú mechanikus mérőeszközöket.

• HVAC és autóipar jellemzően ±2% és ±3% közötti pontosságot használnak.

Kulcsfontosságú betekintés:

A nagyobb pontosság általában magasabb költséget jelent, ezért válasszon az alkalmazási igények alapján – legfeljebb a szükségesnél.

---

5.3 Médiakompatibilitás

A fluid (gas or liquid) being measured plays a major role in gauge selection.

Megfontolások a következők:

• Korrozív közeg → Használjon rozsdamentes acél belső elemeket vagy membrántömítéseket

• Viszkózus vagy szennyezett folyadékok → Válasszon membrános vagy kémiai tömítésű mérőeszközöket

• Oxigén szolgáltatás → Oxigénhasználathoz a mérőt meg kell tisztítani

• Magas hőmérsékletű közeg → Szükség lehet hűtőelemekre vagy kapillárisrendszerekre

Miért számít:

A nem megfelelő anyagkompatibilitás korrózióhoz, membránszakadáshoz vagy pontatlan leolvasáshoz vezethet.

---

5.4 Környezeti feltételek

A surrounding environment can significantly influence gauge performance and lifespan.

Főbb környezeti tényezők:

• Hőmérséklet: A magas vagy alacsony hőmérséklet befolyásolja a pontosságot; válasszon hőmérséklet-kompenzált műszereket, ha szükséges.

• Rezgés: A folyadékkal töltött mérőeszközök csökkentik a mutató vibrációját és meghosszabbítják az élettartamot.

• Nedvesség vagy vegyszerek: Használjon hermetikusan lezárt vagy IP minősítésű mérőeszközöket.

• Kültéri expozíció: Válasszon UV-álló, rozsdamentes acél vagy időjárásálló kivitelt.

Különleges helyzetek:

• Veszélyes területekre szükség lehet ATEX minősítéssel or eleve biztonságos mérők.

• A tengeri környezet számára előnyös a korrózióálló anyagok.

---

5.5 Mérőmérő mérete és csatlakozási típusa

A megfelelő méretezés és a megfelelő csatlakozás biztosítja a könnyű láthatóságot és a helyes telepítést.

Számlap mérete:

Tipikus méretek: 1,5", 2", 2,5", 4", 6"

• A nagyobb számlapok jobb olvashatóságot biztosítanak, különösen ipari környezetben.

• A kisebb számlapok alkalmasak szűk helyekre vagy hordozható berendezésekhez.

Csatlakozási típusok:

• NPT (National Pipe Thread) - Általános az Egyesült Államok ipari alkalmazásokban

• BSP (brit szabványos cső) — Európában és Ázsiában gyakori

• Karimás csatlakozások — Nagy vagy nagynyomású rendszerekhez használják

Szerelési stílusok:

• Alsó rögzítés

• Hátsó rögzítés

• Panel rögzítés

A megfelelő csatlakozás kiválasztása szivárgásmentes telepítést és hosszú távú megbízhatóságot biztosít.

---

A megfelelő nyomásmérő kiválasztása megköveteli a nyomástartomány, a pontosság, a közegek kompatibilitása, a környezeti feltételek és a fizikai tervezés gondos mérlegelését. A megfelelő választás garantálja a biztonságot, a teljesítményt és a költséghatékonyságot a mérőműszer teljes élettartama alatt.

6. Nyomásmérők beszerelése

A helyes telepítés elengedhetetlen a pontos leolvasás biztosításához, a mérőműszer élettartamának meghosszabbításához és a rendszer biztonságának fenntartásához. Még az olyan márkák kiváló minőségű mérőeszközei is, mint a WIKA, Ashcroft vagy Dwyer, megbízhatatlan eredményeket adhatnak, ha nem megfelelően vannak beszerelve. Ez a rész az előkészületeket, a lépésről lépésre történő telepítési útmutatót és a gyakori elkerülendő hibákat ismerteti.

---

6.1 Előkészületek és biztonsági intézkedések

A nyomásmérő felszerelése előtt elengedhetetlen a megfelelő előkészítés.

Első a biztonság:

• Mindig nyomásmentesítse a rendszert telepítés előtt.

• Megfelelő viselet PPE például kesztyűt, védőszemüveget és védőruházatot.

• Ellenőrizze, hogy a mérő nyomástartomány , az anyagok és a méret megfelelőek az alkalmazáshoz.

• Győződjön meg arról, hogy a technológiai közeg kompatibilis a mérőeszköz nedves részeivel (pl. rozsdamentes acél, sárgaréz, membrántömítések).

• Ellenőrizze az összes menetet, adaptert és szerelvényt, hogy nem sérültek-e.

Szükséges eszközök és anyagok:

• Villáskulcsok (nyitott végű vagy állítható)

• Menettömítő vagy PTFE szalag

• Rögzítési hardver (ha panel vagy konzolos rögzítést használ)

• Kalibrációs tanúsítvány (használat előtti teszteléshez, ha szükséges)

A megfelelő előkészítés megakadályozza a szivárgásokat, sérüléseket és a szerelés utáni hibás leolvasásokat.

---

6.2 Telepítési útmutató lépésről lépésre

Kövesse ezeket a lépéseket a nyomásmérő biztonságos és hatékony felszereléséhez.

1. lépés: Ellenőrizze a telepítési helyet

Válasszon olyan rögzítési pontot, amely látható, hozzáférhető és mentes a túlzott vibrációtól.

• Rezgő környezetben (pl. szivattyúk, kompresszorok) használjon a snubber vagy válasszon a folyadékkal töltött mérőeszköz .

• Magas hőmérsékletű vezetékeknél telepítse hűtőelemek or kapilláris csövek .

2. lépés: Helyesen vigye fel a tömítőanyagot

A szivárgás elkerülése érdekében használjon PTFE szalagot vagy menettömítő anyagot.

• A szalagot az óramutató járásával megegyező irányban csak a külső menetekre tekerje be.

• Kerülje el, hogy tömítőanyag kerüljön a mérőcsatlakozás belsejébe, hogy elkerülje az eltömődést.

3. lépés: Óvatosan szerelje fel a mérőműszert

Kézzel fűzze be a mérőeszközt a csatlakozójába, hogy elkerülje a keresztmenetet.

• Használjon csavarkulcsot a csavarkulcs lapok , nem a mérőházon.

• Húzza meg erősen, de kerülje a túlhúzást, hogy elkerülje a menet vagy a ház sérülését.

4. lépés: Lassan helyezze nyomás alá a rendszert

A telepítés után fokozatosan vezesse be a nyomást a rendszerbe.

• Figyelje a mérőmutatót vagy a digitális kijelzőt a stabilitás érdekében.

• Szükség esetén szappanpróbával ellenőrizze, hogy nincs-e szivárgás a csatlakozási pont körül.

5. lépés: Ellenőrizze a pontosságot és a stabilitást

A beszerelés után hasonlítsa össze a mért értékeket egy referenciamérővel vagy egy ismert nyomásforrással.

• Kritikus alkalmazások esetén hajtsa végre a alapvonal kalibráció ellenőrzése .

A megfelelő telepítés hosszú távú megbízhatóságot és pontos teljesítményt biztosít.

---

6.3 Gyakori telepítési hibák, amelyeket el kell kerülni

Még a telepítés során fellépő kisebb hibák is pontatlan leolvasásokhoz vagy a műszer meghibásodásához vezethetnek. Kerülje el a következő buktatókat:

1. A mérőműszer túlfeszítése

A túlzott nyomaték deformálhatja a meneteket, megrepedhet a mérőhüvely, vagy károsíthatja a belső mechanizmust.

2. A mérőműszer felszerelése erős vibrációjú helyekre védelem nélkül

Mindig használjon csillapítót, csillapítót vagy folyadékkal töltött mérőeszközt, ha pulzációval vagy vibrációval foglalkozik.

3. A mérőműszer kitétele túlzott hőhatásnak

A magas hőmérsékletű technológiai vezetékek tönkretehetik a mérőműszer belsejét. Használjon hűtőadaptereket vagy szifonokat.

4. Nem megfelelő tömítőanyagok használata

A nem a közeghez tervezett vegyi tömítőanyagok szennyeződést okozhatnak, vagy elzárhatják az érzékelőelemet.

5. A műszer felszerelése rossz irányban

A mérőeszközöket függőlegesen kell felszerelni, hacsak nincs kifejezetten másképp tervezve.

6. A kompatibilitási követelmények figyelmen kívül hagyása

A közeg inkompatibilitása korrózióhoz, membránszakadáshoz és a mérőműszer hirtelen meghibásodásához vezethet.

7. A mérőműszer beszerelése nyomáscsökkentő eszközök nélkül

A nagynyomású rendszerekben biztonsági szelepeket kell felszerelni, hogy megvédjék a mérőt a hirtelen kiugrásoktól.

7. Nyomásmérők kalibrálása

A kalibrálás elengedhetetlen annak biztosításához, hogy a nyomásmérő pontosan mérjen teljes élettartama alatt. Idővel a mechanikai kopás, a hőmérséklet-változások, a vibráció és a környezeti tényezők hatására a műszerek eltérnek eredeti pontosságuktól. A rendszeres kalibrálás garantálja a megbízható teljesítményt, biztonságot és az ipari szabványoknak való megfelelést.

---

7.1 Miért fontos a kalibrálás?

A kalibráció ellenőrzi és beállítja a nyomásmérő leolvasását, hogy megfeleljen az ismert, tanúsított nyomásszabványnak. Ez biztosítja a műszer pontosságát és megbízhatóságát.

A kalibrálás fő okai:

• Pontossági garancia: Megakadályozza a téves leolvasásokat, amelyek a berendezés károsodásához vagy nem biztonságos nyomásszintekhez vezethetnek.

• Szabályozási megfelelőség: Az olyan iparágakban, mint az olaj- és gázipar, a gyógyszeripar és a vegyi feldolgozás, dokumentált kalibrációs eljárásokra van szükség.

• Biztonság: A nem megfelelő nyomásértékek rendszerhibákat, szivárgást vagy robbanást okozhatnak.

• A folyamat hatékonysága: A megfelelő kalibráció állandó teljesítményt biztosít és csökkenti az állásidőt.

• Minőségellenőrzés: Kritikus precíziós környezetekben, például laboratóriumi vizsgálatokban, orvosi eszközökben vagy gyártásban.

Ha a mérőműszert nem kalibrálják rendszeresen, még kisebb eltolódás is veszélyeztetheti a működést és a biztonságot.

---

7.2 Kalibrációs módszerek

A nyomásmérő kalibrálása általában rendkívül pontos, nyomon követhető referenciaműszereket használ. A két legszélesebb körben használt kalibrációs eszköz a önsúly teszter és a nyomás összehasonlító .

---

7.2.1 Önsúlyvizsgáló

A önsúly teszter a legpontosabb módszer a nyomásmérők kalibrálására, és gyakran használják elsődleges szabványként.

Hogyan működik:

• Az ismert tömegeket (súlyokat) egy dugattyúra helyezik.

• A weights generate a precise pressure proportional to force/area.

• A generated pressure is applied to the gauge under test.

• A gauge reading is compared to the known reference pressure.

Előnyök:

• Rendkívül nagy pontosság (±0,015% vagy jobb)

• Széles körben használják laboratóriumi és nagy pontosságú kalibráláshoz

• Stabil, megismételhető nyomásreferenciát biztosít

Ideális:

• Kalibráló laborok

• Nagy pontosságú ipari alkalmazások

• Mérőmérő gyártók

---

7.2.2 Nyomáskomparátor

A nyomás összehasonlító kényelmesebb a szántóföldi és műhelyi kalibráláshoz.

Hogyan működik:

• A comparator pressurizes a closed system containing both the test gauge and a highly accurate reference gauge (often a digital pressure gauge or pressure calibrator).

• A readings are compared at several pressure points.

Előnyök:

• Gyorsabb és egyszerűbb, mint egy önsúlytesztelő

• Helyszíni kalibrálásra alkalmas

• Kompatibilis a mérőeszközök széles választékával

Ideális:

• Ipari létesítmények

• Karbantartási osztályok

• HVAC és gépészeti szolgáltató cégek

---

7.3 Kalibrálási frekvencia

A recommended calibration interval depends on several factors, including application, industry standards, and gauge usage conditions.

Általános irányelvek:

• Tipikus ipari felhasználás: Kalibrálni évente

• Erős vibrációs vagy pulzáló rendszerek: Minden 3-6 hónap

• Kritikus alkalmazások (orvosi, repülési, vegyi): Minden 3 hónap vagy a szabályozási követelmények szerint

• Új műszerek: Az első használat előtt ellenőrizze a kalibrációt

• Bármilyen mechanikai ütés után: Kalibrálni immediately

A kalibrálási intervallumot befolyásoló tényezők:

• Környezeti feltételek (hőmérséklet, rezgés, páratartalom)

• Üzemi nyomás a mérőtartományhoz viszonyítva

• A nyomási ciklusok gyakorisága

• Média maró hatás

• A mérőműszer minősége és a gyártó specifikációi

Bevált gyakorlat:

Vezessen egy kalibrációs naplót, amely tartalmazza a dátumokat, az eredményeket, a beállításokat és a technikus adatait, hogy nyomon kövesse a teljesítményt az idő múlásával.

---

A rendszeres kalibrálás elengedhetetlen a pontosság megőrzéséhez, a biztonság garantálásához és a nyomásmérők élettartamának meghosszabbításához. Akár laboratóriumi szabványos módszereket használ, mint a holtteher-mérők, vagy gyakorlati helyszíni eszközök, például nyomás-összehasonlítók, a strukturált kalibrációs program létrehozása megbízható és következetes nyomásmérést biztosít.

8. Nyomásmérők karbantartása

A megfelelő karbantartás biztosítja, hogy a nyomásmérők pontosak, biztonságosak és megbízhatóak maradjanak élettartamuk során. Még a WIKA, Ashcroft, Dwyer, Winters vagy Weiss márkák legjobb minőségű mérőeszközei is elhasználódhatnak, ha nem vizsgálják és karbantartják őket megfelelően. Ez a rész a rutinszerű ellenőrzéseket, tisztítást és a gyakori problémák hibaelhárítását ismerteti.

---

8.1 Rendszeres ellenőrzés

A rutin ellenőrzés elengedhetetlen a kopás, sérülés vagy meghibásodás korai jeleinek felismeréséhez.

Ellenőrző lista:

• Ellenőrizze a mutató viselkedését:
  Győződjön meg arról, hogy nyomásmentes állapotban visszaáll nullára, és simán mozog, anélkül, hogy megtapadna.

• Ellenőrizze a tárcsát és a lencsét:
  Keressen páralecsapódást, repedéseket, elszíneződést vagy laza számlapokat.

• Vizsgálja meg a Bourdon csövet vagy a membránt (ha látható):
  A deformáció jelei túlnyomásra vagy pulzációs károsodásra utalnak.

• Ellenőrizze a házat korrózió vagy szivárgás szempontjából:
  Különösen fontos vegyi, kültéri vagy tengeri környezetben.

• Ellenőrizze a nyomáscsatlakozásokat:
  Ügyeljen arra, hogy ne legyenek szivárgások, csupasz menetek vagy laza szerelvények.

• Keressen vibrációt vagy pulzálást:
  Az ismételt mozgás a mutató remegését, a pontosság csökkenését és a fáradtságot okozhatja.

Javasolt ellenőrzési gyakoriság:

• Ipari alkalmazások: Havonta

• Nagy pontosságú vagy veszélyes alkalmazások: Hetente

• Általános célú/HVAC/autóipari: Minden 3–6 months

---

8.2 Tisztítási eljárások

A szennyeződések, például szennyeződés, olaj, nedvesség vagy vegyszermaradványok befolyásolhatják a mérőműszer teljesítményét. A megfelelő tisztítás biztosítja a műszerek megfelelő működését és meghosszabbítja élettartamukat.

Tisztítási lépések:

1. Külső felület tisztítása

• Puha ronggyal törölje le a mérőházat és a lencsét.

• Használjon enyhe szappant vagy alkohol alapú tisztítószereket – kerülje a súroló hatású vegyszereket.

2. Csatlakozási port tisztítása

• Távolítsa el a törmeléket vagy lerakódásokat a folyamatcsatlakozásról.

• Ragadós vagy viszkózus anyagok esetén öblítse le kompatibilis tisztítófolyadékkal.

• Soha ne használjon éles szerszámokat, amelyek megkarcolhatják vagy deformálhatják a csatlakozást.

3. Belső tisztítás (ha van)

• Csak a használhatóságra tervezett mérőeszközökön vagy eltávolítható membránokkal végezhető.

• Tedd nem nyissa ki a lezárt vagy folyadékkal töltött mérőórákat, mivel ez a legtöbb garanciát érvényteleníti.

4. Óvatosan kezelje a folyadékkal töltött mérőeszközöket

• Ha a töltőfolyadék (általában glicerin vagy szilikon) zavarossá válik vagy szivárog, előfordulhat, hogy a mérőt újra kell tölteni vagy ki kell cserélni.

Tisztítási biztonság:

• Mindig depressurize the system before starting.

• Ellenőrizze a tisztítószerek kémiai kompatibilitását a mérőanyagokkal.

---

8.3 A gyakori problémák hibaelhárítása

A nyomásmérők számos működési problémát tapasztalhatnak. Az alábbiakban felsoroljuk a gyakori tüneteket, azok valószínű okait és a javasolt megoldásokat.

---

1. probléma: A mérőműszer leolvasása pontatlan

Lehetséges okok:

• Kalibrációs drift

• Mechanikai sérülések (Bourdon cső kifáradása, membránkopás)

• Extrém szélsőséges hőmérsékletnek

• Rezgés vagy pulzáció

• Túlnyomásos események

Megoldások:

• Kalibrálni the gauge

• Szereljen be záróelemet vagy korlátozót

• Cserélje ki a sérült belső elemeket

• Használjon magasabb nyomástartománnyal rendelkező mérőt

• Helyezze át vagy szigetelje el a mérőt a hőforrásoktól

---

2. probléma: A mutató pálca vagy habozás

Lehetséges okok:

• Belső korrózió

• Kosz vagy szennyeződések

• Vibrációs károsodás

• Elgörbült mutató vagy sérült mozgás

Megoldások:

• Tisztítsa meg vagy cserélje ki a mérőt

• Használjon folyadékkal töltött mérőeszközt

• Adjon hozzá rezgéscsillapítót

• Cserélje ki a hajlított mutatót vagy a belső szerkezetet

---

3. probléma: Párásodás vagy nedvesség a lencsén belül

Lehetséges okok:

• Nedvesség bejutása párás környezetben

• Meghibásodott tokzár

• Gyors hőmérséklet-ingadozások

Megoldások:

• Használjon hermetikusan lezárt vagy IP minősítésű mérőeszközöket

• Szereljen be egy szellőzővel ellátott vagy folyadékkal töltött tokkal ellátott mérőeszközt

• Cserélje ki vagy javítsa ki a hibás tömítéseket

---

4. probléma: A mérőműszer nem tér vissza a nullára

Lehetséges okok:

• A bourdon cső maradandó deformációja

• Túlnyomás károsodása

• Mechanikai kopás

Megoldások:

• Cserélje ki a mérőműszert (a legtöbb nulla visszatérési hiba visszafordíthatatlan)

• Frissítsen nagyobb nyomásra vagy pulzálásra tervezett mérőműszerre

---

5. probléma: Rezgések vagy remegések

Lehetséges okok:

• Pulzáló nyomás (általános szivattyúk és kompresszorok közelében)

• Mechanikus rezgés a rendszerben

Megoldások:

• Szereljen be záró- vagy tűszelepet

• Használjon folyadékkal töltött mérőeszközt

• Adjon hozzá rezgésszigetelő tartókat

---

A megfelelő karbantartás biztosítja, hogy a nyomásmérők pontosak, biztonságosak és hosszú élettartamúak maradjanak. A következetes ellenőrzési ütemterv betartásával, a rutinszerű tisztítás elvégzésével és a problémák korai hibaelhárításával a kezelők jelentősen csökkenthetik az állásidőt, meghosszabbíthatják a mérőműszer élettartamát, és fenntarthatják az optimális nyomásszabályozást bármilyen alkalmazásban.

9. Következtetés

9.1 A kulcsfontosságú pontok összefoglalása

A nyomásmérők nélkülözhetetlen eszközök az ipari, kereskedelmi és tudományos alkalmazásokban. Az egyszerű mechanikus Bourdon-csöves mérőeszközöktől a fejlett IoT-kompatibilis intelligens eszközökig kritikus betekintést nyújtanak a rendszer nyomásába, biztonságába és teljesítményébe. Ebben az útmutatóban a következőket vizsgáltuk:

• A nyomásmérők típusai: Mechanikus (Bourdon cső, membrán, fújtató), elektronikus (transzducerek, adók, digitális) és speciális mérőeszközök (differenciális, abszolút, vákuum).

• Működési alapelvek: Hogyan alakítják át a nyomást olvasható jelekké a mechanikai deformáció és az elektronikus érzékelés.

• Alkalmazások: Ipari folyamatok, HVAC rendszerek, autóipar, orvosi eszközök és vízkezelés.

• Kiválasztási kritériumok: Nyomástartomány, pontosság, adathordozó-kompatibilitás, környezeti feltételek, méret és csatlakozás típusa.

• Telepítés, kalibrálás és karbantartás: A legjobb gyakorlatok a megbízhatóság, a hosszú élettartam és a biztonsági előírások betartása érdekében.

• Legnépszerűbb márkák és innovációk: Vezető gyártók (WIKA, Ashcroft, Dwyer, Weiss, Winters, Fluke, Omega, Budenberg, Honeywell, Baumer) és olyan élvonalbeli technológiák, mint a vezeték nélküli, IoT-képes és MEMS érzékelők.

Ezen kulcsfontosságú szempontok megértésével a mérnökök, technikusok és kezelők pontos méréseket, biztonságosabb működést és optimalizált rendszerteljesítményt biztosíthatnak.

---

9.2 A nyomásmérés jövője

A future of pressure measurement is evolving rapidly, driven by innovations in érzékelő technológia, vezeték nélküli kommunikáció és prediktív karbantartás . Az intelligens és csatlakoztatott nyomásmérők szabványossá válnak, valós idejű betekintést nyújtanak, csökkentik a karbantartási költségeket és javítják a működési hatékonyságot.

Ahogy az iparágak elfogadják IoT-kapcsolat, felhőalapú elemzés és önkalibráló érzékelők , a nyomásmérők szerepe az egyszerű mérésen túl bővülni fog, és szerves részévé válik intelligens, automatizált rendszerek .

Azáltal, hogy folyamatosan tájékozottak maradnak a legújabb technológiákról és bevált gyakorlatokról a mérőműszerek kiválasztásában, telepítésében, kalibrálásában és karbantartásában, a vállalkozások biztosíthatják, hogy nyomásmérő rendszereik pontosak, megbízhatóak és a jövőre készek maradjanak.
