Mi az a membránnyomásmérő, és hogyan működik?

A membrános nyomásmérőknek olyan típusúnak kell lenniük a nyomás mérésére, amely különbözik a szokásos nyomásmérőktől. A szokásos nyomásmérők Bourdon-cső típusúak, míg a membrános típusok membránokat használhatnak a közeg elkülönítésére, megakadályozva, hogy a korrózió vagy a nagy viszkozitású folyadékok befolyásolják a mérést.

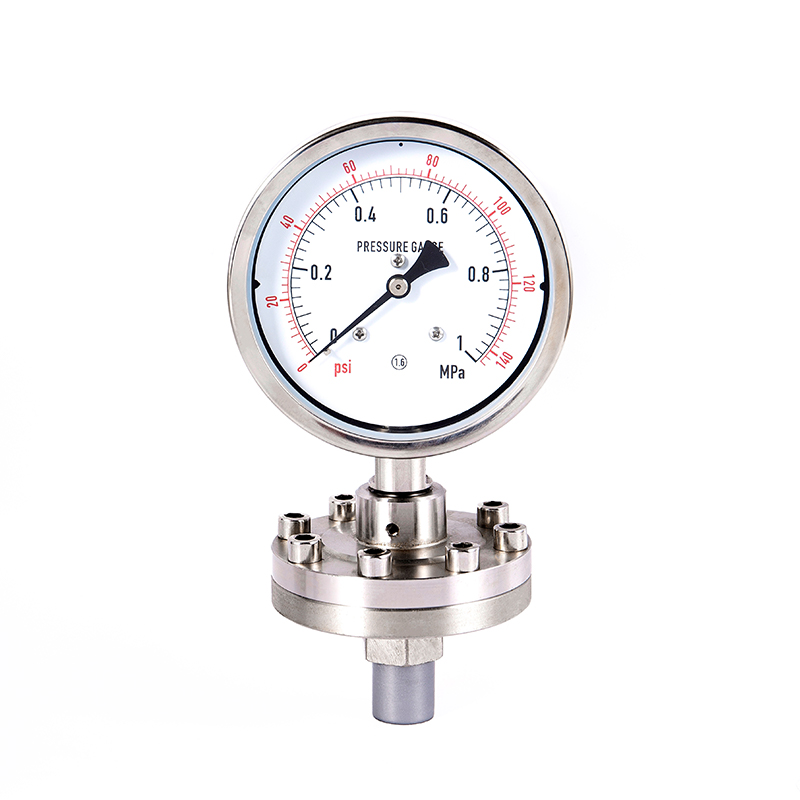

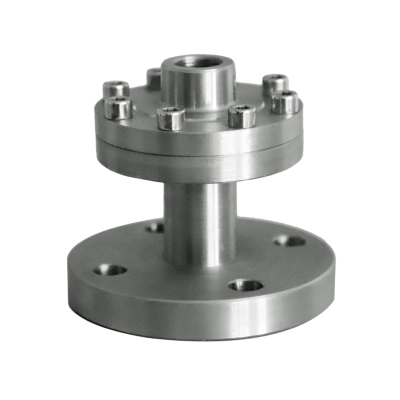

A membrános nyomásmérő a membrán, a csatlakozó alkatrészek és a számlap (a belső Bourdon-cső) . A membrán érzékeny elemként működik. Ha nyomás hat a membránra, az deformálódik. Ez a deformáció átkerül a belső mechanikai szerkezetre, és a mutató mozgásává alakul át, így megjelenítve a nyomásértéket. Ezenkívül a membránrész karimákkal vagy menetes csatlakozásokkal is rendelkezhet, hogy megfeleljen a különböző beépítési követelményeknek.

Működési elvét tekintve több lépésre osztható: A közepes nyomás a membránra hat, rugalmas deformációt okozva a membránon, ami viszont meghajtja a hajtórudat vagy a rugócsövet és más átviteli mechanizmusokat, hogy a deformációt a mutató forgásává alakítsák, ezáltal a tárcsán jelenítse meg a nyomásértéket. Hangsúlyozni kell a membrán szigetelő funkcióját, hogy elkerüljük a mért közeg közvetlen érintkezését a belső mechanizmussal. Ez alkalmas korrozív, nagy viszkozitású vagy könnyen megszilárduló közegekhez.

Érzékeny elem:

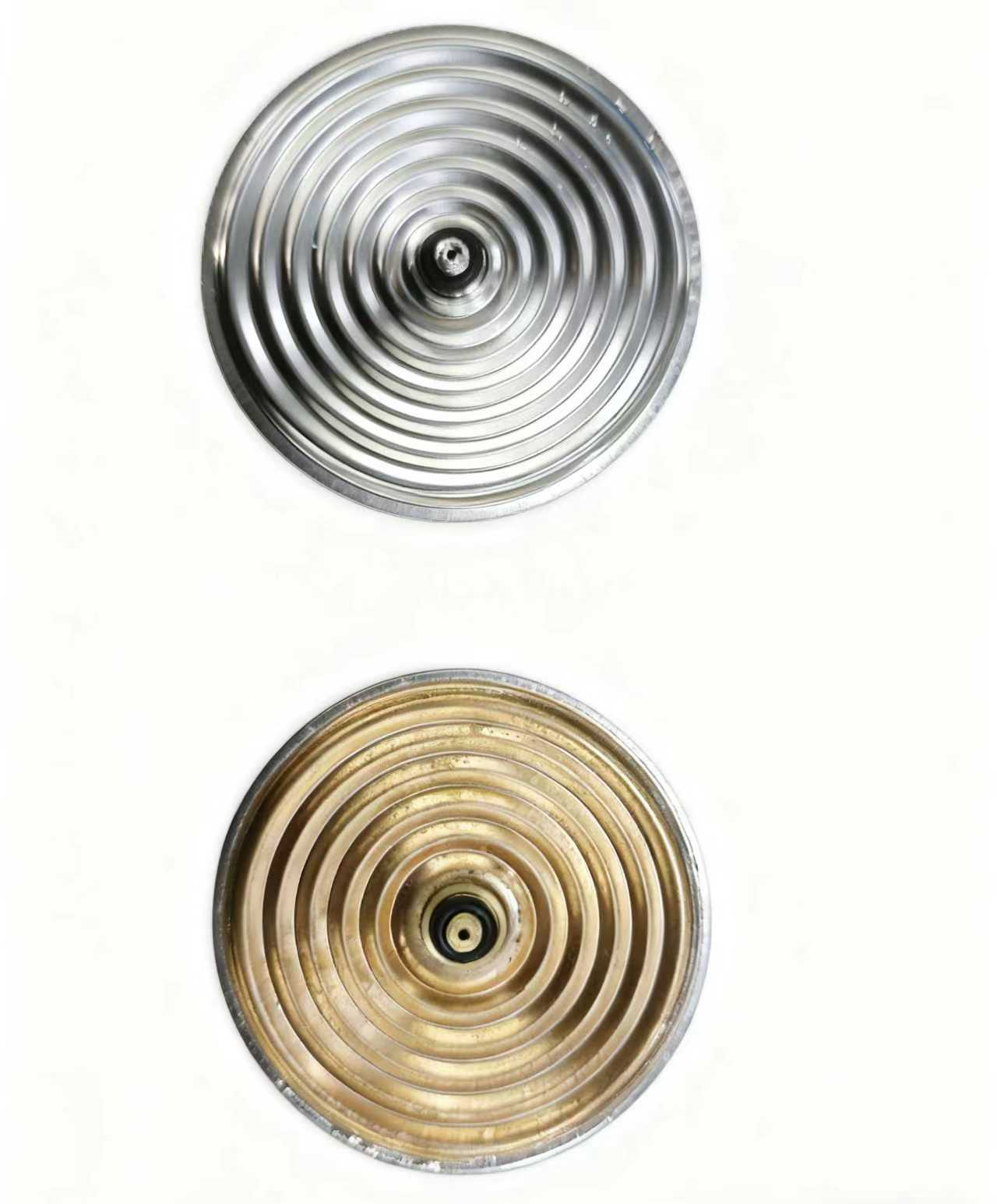

A membránlemez általában korrózióálló fémekből, például rozsdamentes acélból, tantálból vagy Hastelloy-ötvözetből, vagy nem fémes anyagokból, például politetrafluor-etilén (PTFE) bevonatból készül. Vastagsága mindössze 0,03-0,1 mm, nyomás alatt rugalmas deformációt szenvedhet.

Elszigetelő üreg:

A membrán és a műszerház egy lezárt üreget alkotnak, amely nyomásátvivő közegként alacsony viszkozitású folyadékokkal van megtöltve, például szilikonolajjal és fluorolajjal. A töltőfolyadéknak kémiai tehetetlenséggel, alacsony fagyásponttal és magas forrásponttal kell rendelkeznie ahhoz, hogy alkalmazkodjon a szélsőséges hőmérsékleti környezethez.

Átviteli mechanizmus:

A membrán deformációja a kapcsolószerkezetet vagy a kapillárisrendszert a kamrában hajtja, továbbítja az elmozdulást a fogaskerék-készletre, és végül a mutató forgásává alakítja át. Egyes modellek hőmérséklet-kompenzáló berendezéssel vannak felszerelve, amely kiküszöböli a környezeti hőmérséklet-különbségek mérésre gyakorolt ​​hatását.

Munka folyamata:

Közepes nyomás → Membrán deformáció → Hidraulikus töltésvezetés → Mechanikus erőátviteli erősítés → Mutatóleolvasás

Tipikus alkalmazási forgatókönyvek:

· Erősen korrozív közeg: mint a kénsav és folyékony klór csővezetékek (tantál anyagú membránok PTFE bevonatát kell választani).

· Magas higiéniai követelmények: Élelmiszer-minőségű tejtermék-töltősor (polírozott rozsdamentes acél membránokkal a mikrobiális növekedés megakadályozására).

· Magas viszkozitású folyadék: Kőolaj-aszfalt tároló tartály (kapilláris hosszabbító típusú membrános tömítőrendszerrel felszerelve).

Kiválasztási paraméterek:

A membrános nyomásmérő innovatív szigetelő kialakítása révén kiterjeszti a nyomásmérés határait az erősen korrozív és rendkívül veszélyes munkakörülményekre. Az új anyagok és az intelligens érzékelési technológiák kifejlesztésével ez a „rugalmas a merevség leküzdéséhez” eszköz továbbra is megőrzi a modern iparágak biztonságos és hatékony működését. A helyes kiválasztása és karbantartása nemcsak meghosszabbítja a műszer élettartamát, hanem megbízható adattámogatást is nyújt a gyártási folyamatokhoz.
